Thorlabs MPD249H-F01 带通孔离轴抛物面反射镜

产品概述

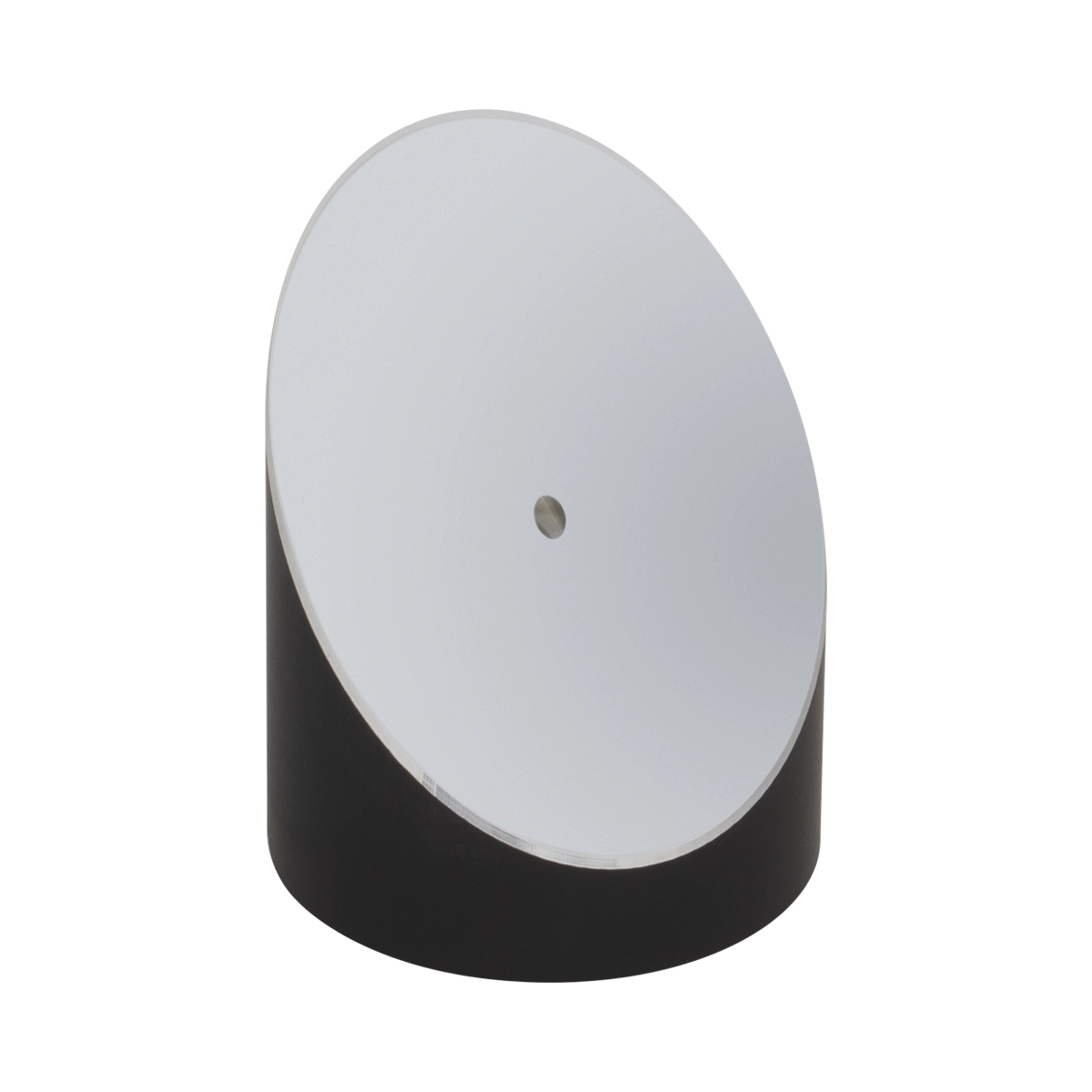

Thorlabs MPD249H-F01是一款带中心通孔的90°离轴抛物面(OAP)反射镜，采用紫外增强铝膜 (UV-Enhanced Aluminum)设计。该通孔允许第二束光同轴叠加或提取，非常适合用于双光束干涉实验、光束叠加或需要光束穿过的光路设计。

技术参数

参数	规格
型号 (Item #)	MPD249H-F01
通光孔径	Ø2″ (50.8 mm)
厚度	2.47″ (62.8 mm)
镀膜类型	紫外增强铝膜 (UV-Enhanced Aluminum)
波长范围	250-700 nm
反射率	>90%
离轴角	90°
反射焦距 (RFL)	4.0″ (101.6 mm)
母体焦距 (PFL)	50.8 mm
通孔直径	Ø3 mm (Coated) / Ø8 mm (Back)
通孔方向	平行于聚焦光束 (Focused Beam)
反射波前误差 (RWE)	<λ/4 RMS @ 633 nm
表面质量	40-20 scratch-dig
表面粗糙度	<100 Å RMS
基底材料	Aluminum
安装孔	8-32 Taps (3 Places)
背面处理	黑色阳极氧化，激光雕刻型号

设计特点

• 中心通孔设计，允许光束叠加或光束提取
• 钻石车削加工，表面粗糙度<100 Å RMS
• 离轴设计将聚焦点与入射光路分离
• 无色散反射，适合飞秒激光应用

典型应用

• 双光束干涉实验
• 光束叠加/提取系统
• 飞秒激光脉冲整形
• 红外光谱干涉仪
• 量子光学实验

查看 Thorlabs 官方产品页面

品牌: Thorlabs | 型号: MPD249H-F01 | 分类: 离轴抛物面反射镜
