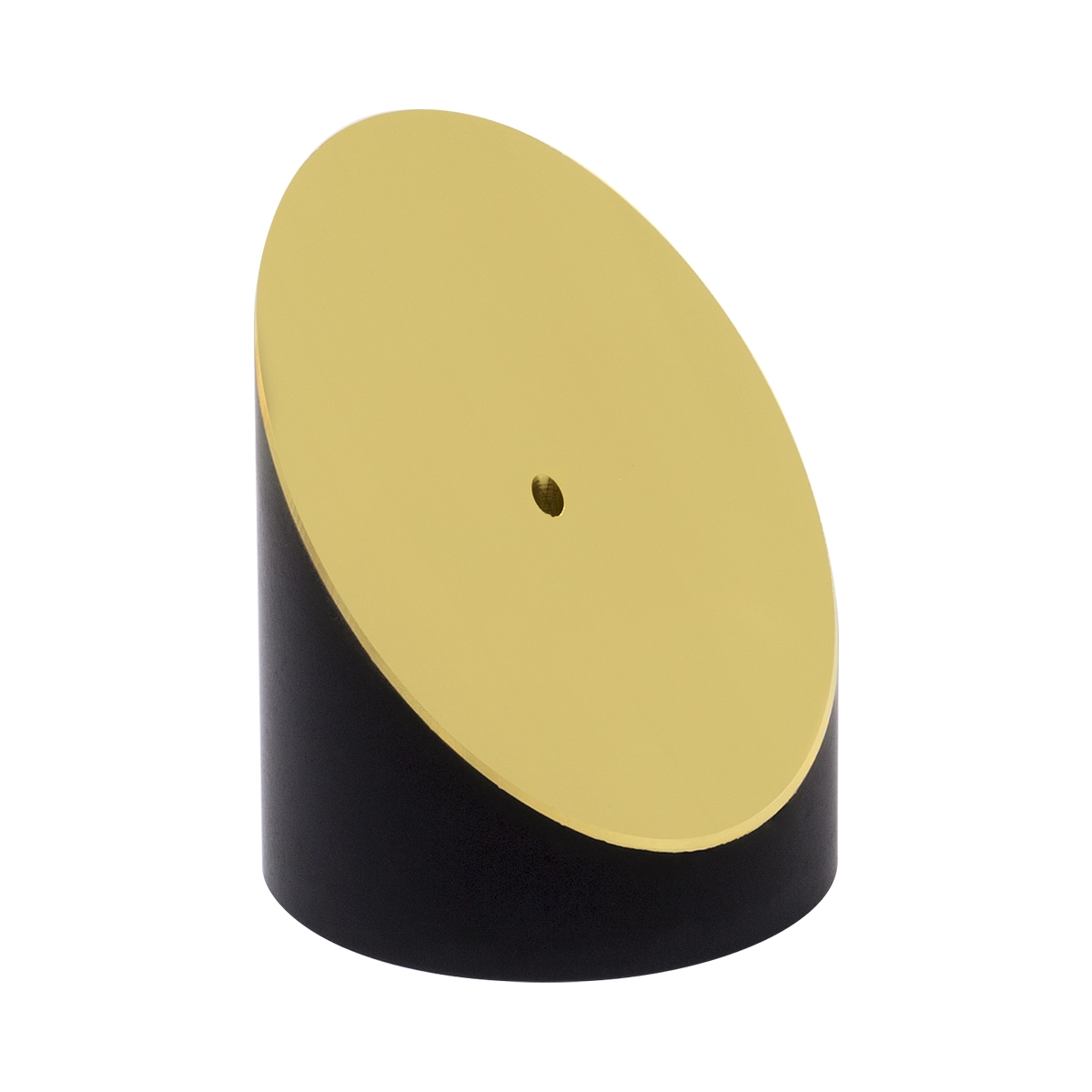

Thorlabs MPD249V-M03 90°离轴抛物面反射镜
产品概述
Thorlabs MPD249V-M03是一款90°离轴抛物面(OAP)反射镜，采用无保护层金膜 (Unprotected Gold)设计，专为红外到中红外波段应用优化。其反射表面是母抛物面的一部分，能够无色散地聚焦准直光束或准直点光源。离轴设计将聚焦点从光束路径上分离出来，非常适合用于飞秒脉冲激光器和红外多色光系统。
技术参数
| 参数 | 规格 |
| 型号 (Item #) | MPD249V-M03 |
| 通光孔径 | Ø2″ (50.8 mm) |
| 镀膜类型 | 无保护层金膜 (Unprotected Gold) |
| 波长范围 | 800 nm – 20 µm |
| 反射率 | 平均反射率 >97% (800 nm – 20 µm) |
| 离轴角 | 90° |
| 反射焦距 (RFL) | 4.0″ (101.6 mm) |
| 母体焦距 (PFL) | 249 mm |
| 通孔直径 | Ø3.2 mm |
| 通孔方向 | 平行于准直光束 (Collimated Beam) |
| 反射波前误差 (RWE) | <λ/4 at 633 nm |
| 表面质量 | 40-20 scratch-dig |
| 基底材料 | Aluminum |
| 背面处理 | 黑色阳极氧化，激光雕刻型号 |
| 安装孔 | 底部三角排列3×M2/M3/M4安装孔 + 1×定位孔 |
镀膜特点
无保护层设计提供更高反射率，但膜层更脆弱。裸金在空气中不会氧化，但容易因指纹或摩擦而损坏。仅在必要时拿取，佩戴手套操作。
护理与处理
- 拿取：始终捏住镜片边缘，避免触碰光学面（膜面）
- 清洁：仅使用干净、干燥的空气或氮气吹去表面灰尘；其他清洁方法均可能损坏膜面
- 存储：不使用时放回原包装，置于干燥洁净环境中
- 安装：使用标准镜架安装，不要过度拧紧螺丝以免应力导致面形变形
典型应用
- 飞秒激光脉冲聚焦与准直
- 红外光谱仪光路设计
- 量子光学实验
- 太赫兹技术
- 红外成像与检测系统
