描述

特点

• 圆形连续可变反射型中性密度滤光片
• 光密度范围：0 – 4.0
• Ø50 mm滤光片轮
• 设计兼容SM1镜管和30 mm笼式系统

概述

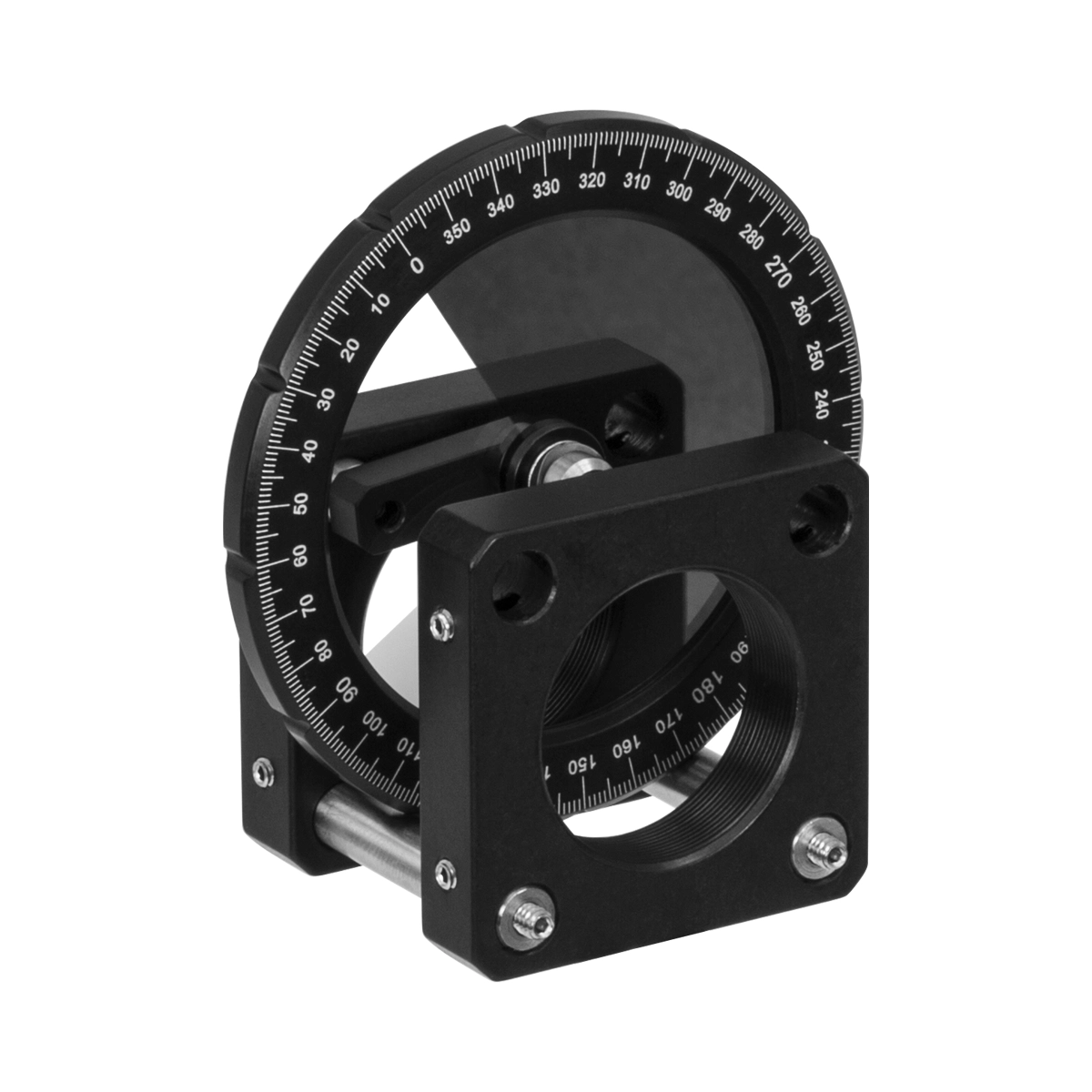

这款圆形、30 mm笼式板安装式连续可变反射型中性密度滤光片，通过旋转提供线性可调衰减。专为兼容SM1镜管和30 mm笼式系统设计。采用UV熔融石英玻璃基底和金属Inconel涂层，涂层覆盖完整270°，确保从紫外到中红外的平坦光谱响应。光密度范围为0到4.0。

圆形滤光片轮直径50 mm，连接在旋转杠杆臂上，可移出光路。旋转轴带有角度刻度以提高重复性。底座配有8-32（M4）螺纹孔，可安装到Ø1/2″杆和附件。滤光片轮两侧的板包含内螺纹SM1端口和四个通孔，用于安装ER笼式系统组装杆。

光密度说明

光密度（OD）表示光学滤光片提供的衰减因子，即它降低入射光功率的程度。OD与透射率T的关系为：OD = -log₁₀(T)，其中T为0到1之间的值。选择更高光密度的ND滤光片将意味着更低的透射率和更高的反射率。

光密度与角度的关系

光密度是角度的线性函数：OD = mθ，其中m取决于ND滤光片的光密度范围：

• OD范围0 – 2.0：m = 0.00741
• OD范围0 – 4.0：m = 0.0148

此公式假设0°位于涂层起始处，270°位于涂层末端（即最高光密度点）。

Inconel涂层说明

Inconel涂层是一种非常坚硬的金属合金，在正常条件下耐老化，但在高温下会氧化。因此建议在100°C以下的温度下使用中性密度滤光片。

安装与兼容性

• 底座配有8-32（M4）螺纹孔，兼容Ø1/2″杆
• 两侧板带SM1内螺纹端口和四个通孔，兼容ER笼式系统组装杆
• 兼容SM1镜管和30 mm笼式系统
• 滤光片轮可旋入和旋出光路
• 旋转轴带角度刻度，提高重复性

Smart Pack

NDM4/M的包装重量减少58.64%，CO₂等效减少4.50 kg。

通用规格表

基底材料	UV熔融石英
直径公差（A和B）	外径：+0.00/-0.25 mm；内径：+0.25/-0.00 mm
厚度公差（C和D）	±0.25 mm
涂层径向角度（E）	±1°
光谱范围	240 – 1200 nm
涂层	正面：Inconel (NiCrFe)；背面：无涂层
不规则度（每cm²）	<λ
表面质量	60-40 划痕-凹坑
楔角	<3 arcmin
光密度公差	±5%（在两个极端值处）

圆形连续可变金属ND滤光片（未安装尺寸）

型号	光密度(OD)	A	B	C	D	E	F
NDM2	0 – 2.0	50 mm	7.5 mm	8 mm	48 mm	270°	2 mm
NDM4	0 – 4.0	50 mm	7.5 mm	8 mm	48 mm	270°	2 mm

损伤阈值规格

光密度	损伤阈值
0.3	0.025 J/cm² (355 nm, 10 ns, 10 Hz, Ø0.772 mm)
1.0	0.05 J/cm² (355 nm, 10 ns, 10 Hz, Ø0.772 mm)
2.0	0.075 J/cm² (355 nm, 10 ns, 10 Hz, Ø0.772 mm)
