NPL41B 纳秒脉冲激光二极管系统
产品概述

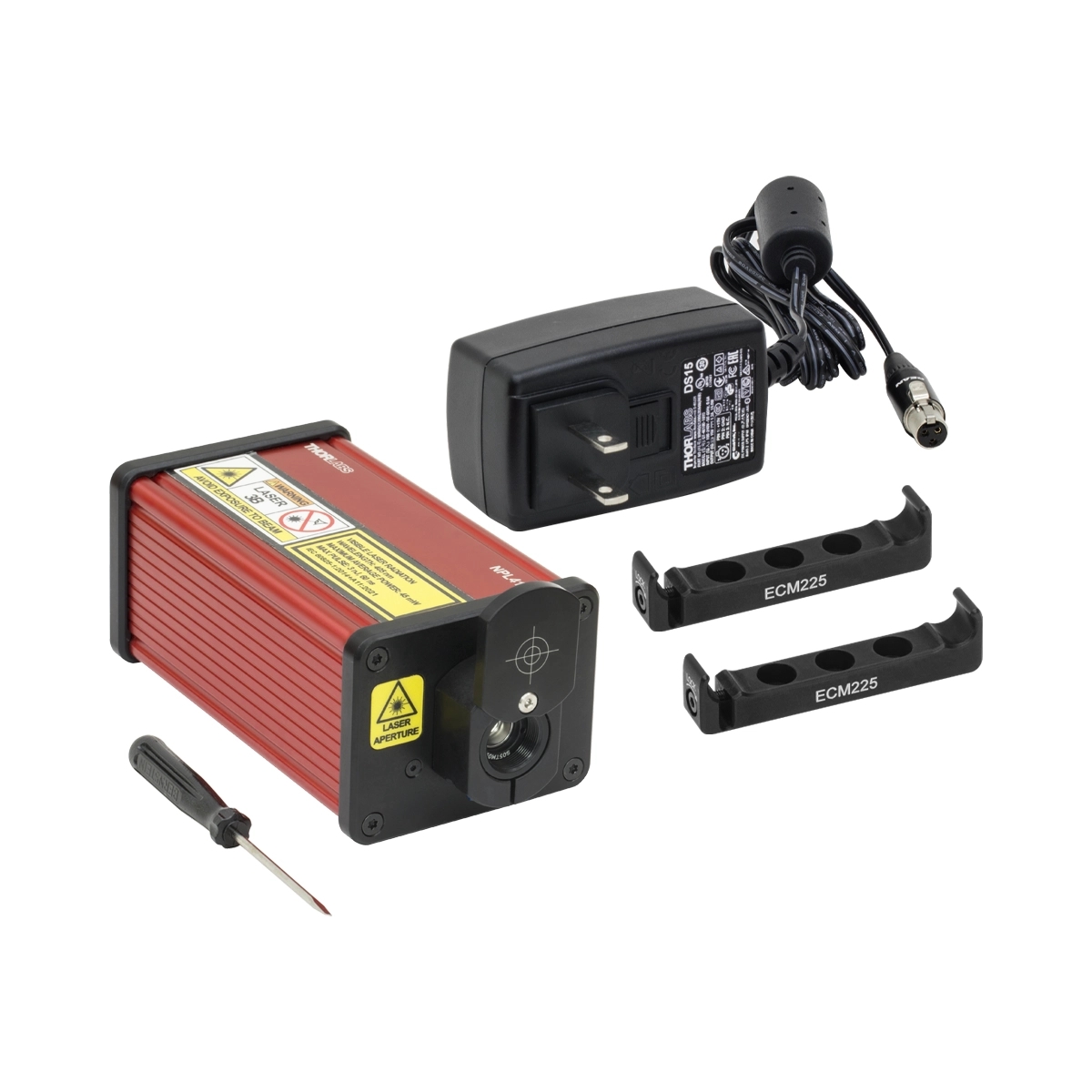

Thorlabs NPL41B 是一款紧凑的纳秒脉冲激光二极管系统（Nanosecond Pulsed Laser Diode System），中心波长 405 nm（紫光），脉冲宽度在 6 – 38 ns 范围内连续可调。该系统集成激光二极管、驱动电路和光学准直透镜，提供自由空间准直光束输出，内置光学快门确保使用安全。
NPL41B 支持内部触发和外部触发两种工作模式。内部触发提供 1 MHz、5 MHz 和 10 MHz 三档重复频率可选；外部触发模式下可接受用户提供的 TTL 触发信号，最高支持 10 MHz 重复频率。脉冲宽度可通过 16 档设置从 6 ns 调节至 38 ns，满足不同应用场景的需求。
系统输出典型平均功率 15 mW，峰值功率 38 mW，脉冲能量 1.5 nJ。紧凑的模块化设计便于系统集成，也可作为独立仪器使用。典型应用包括荧光激发、激光雷达（LIDAR）、距离测量、粒子成像测速（PIV）、光学测试与测量等。
核心规格参数
| 参数项 | 技术指标 |
| 产品型号 | NPL41B |
| 中心波长 | 405 ± 10 nm（紫光） |
| 脉冲宽度 | 6 ns 至 38 ns（16 档可调） |
| 脉冲能量（典型值） | 1.5 nJ |
| 平均输出功率（最大） | 15 mW |
| 峰值输出功率（最大） | 38 mW |
| 最大重复频率 | 10 MHz |
| 触发模式 | 内部触发（1/5/10 MHz） + 外部触发 |
| 输出方式 | 自由空间准直光束（内置光学快门） |
| 光束发散角 | 短轴 0.3 mrad，长轴 0.5 mrad（典型值） |
| 光束指向精度 | ≤3° |
| 激光安全等级 | Class 3B |
| 电源要求 | 14 – 16 VDC，最大 800 mA |
| 工作温度 | 10 °C – 40 °C |
| 外形尺寸 | 139.6 × 61.5 × 54.7 mm |
核心特点
- 405 nm 紫光波长，纳秒级脉冲宽度可调（6 – 38 ns）
- 最高 10 MHz 重复频率，支持内部和外部触发
- 内置光学快门，使用安全便捷
- 自由空间准直光束输出，发散角小
- 紧凑模块化设计，便于系统集成
- 低功耗设计，适合电池供电应用
- 多种波长可选（405/450/488/520/640/785/820/905/980 nm）
应用领域
- 荧光光谱与荧光寿命成像（FLIM）
- 激光雷达（LIDAR）与距离测量
- 粒子成像测速（PIV）与流场诊断
- 光学测试与测量系统校准
- 生物医学成像与光声成像
- 半导体器件测试与表征
- 3D 扫描与形貌测量
- 科研与工业自动化激光应用
操作说明
使用注意事项：
- 本产品为 Class 3B 级激光产品，操作时需佩戴适当的激光防护眼镜
- 接通电源前确认电压在 14 – 16 VDC 范围内
- 通过前面板控制或外部信号设置脉冲宽度和重复频率
- 确保光束路径上无易燃材料和反射表面
- 使用完毕后关闭激光输出，光学快门将自动关闭
- 长期不使用时请断开电源
常见问题
Q1：外部触发信号要求是什么？
A：外部触发输入为 TTL 电平，上升沿触发。触发频率最高 10 MHz，最小脉冲宽度 10 ns。
Q2：有其他波长可选吗？
A：NPL 系列提供多种波长型号，包括 405 nm、450 nm、488 nm、520 nm、640 nm、785 nm、820 nm、905 nm 和 980 nm 等，可根据应用需求选择。
Q3：可以光纤耦合输出吗？
A：标准型号为自由空间输出，光纤耦合版本可定制，详情请咨询。
免责声明
本产品规格参数基于 Thorlabs 官方公开资料整理，实际参数以原厂最新规格表为准。产品为 Class 3B 级激光产品，不当使用可能造成人身伤害，请严格遵守激光安全操作规程。产品外观和规格可能因版本更新而调整，恕不另行通知。
