PAX1000VIS – 可见光波段偏振测量仪（400 – 700 nm）
Thorlabs 原厂品质 · 偏振测量仪 · 400 – 700 nm · 70 dB 动态范围
PAX1000VIS 偏振测量仪基于斯托克斯参量（旋转波片法）测量原理，可实时测量并输出全部四个斯托克斯参数（S0/S1/S2/S3）、偏振度（DOP）、方位角与椭圆率，覆盖完整邦加球（Entire Poincaré Sphere）任意入射偏振态。工作波长 400 – 700 nm，动态范围 70 dB，方位角与椭偏度测量绝对精度均达 ±0.25°，DOP 测量精度 ±1.0%，最高采样率 400 S/s（需外接 DS15 电源）。支持自由空间（Ø3 mm 孔径）与 FC/PC 光纤耦合双输入，是光纤通信偏振监测、激光偏振特性表征与量子光学实验的理想选择。
产品概述
PAX1000VIS 是一款基于旋转波片法的偏振测量仪，工作波长覆盖 400 – 700 nm。设备通过电机驱动 1/4 波片旋转，配合高灵敏度光电探测器与高速数据采集系统，精确反演完整的斯托克斯参量，从而获取光束完整的偏振态信息。其核心技术指标为：70 dB 高动态范围、±0.25° 的方位角与椭偏度测量精度、±1.0% 的 DOP 测量精度，以及默认 30 S/s、最高 400 S/s 的采样率（400 S/s 需外接 DS15 电源）。
该仪器支持自由空间（Ø3 mm 孔径）与 FC/PC 光纤耦合（标配 Ø12 mm 准直器，F240FC-A）双输入方式，光功率测量范围 +10 至 -60 dBm。采用 USB 2.0 Mini-B 接口即插即用，并配套 Polarimetry Lab 专业分析软件，可实时测量、可视化偏振态（SOP）、偏振度（DOP）、方位角、椭圆率与光功率，广泛应用于光纤通信、激光表征、偏振传感与量子光学等领域。
核心特性
- 70 dB 高动态范围，光功率测量覆盖 +10 至 -60 dBm，微弱与强光信号均可精准测量
- 完整偏振态测量：实时计算并输出全部四个斯托克斯参数（S0/S1/S2/S3）、偏振度（DOP）、方位角与椭圆率，覆盖完整邦加球
- 高精度：方位角与椭偏度测量绝对精度 ±0.25°，DOP 测量精度 ±1.0%
- 高速采样：默认 30 S/s，最高 400 S/s（需外接 DS15 电源）
- 双输入方式：自由空间（Ø3 mm 孔径）与 FC/PC 光纤耦合（标配 Ø12 mm 准直器 F240FC-A）
- 工作波长 400 – 700 nm，满足该波段激光与光通信系统的偏振表征需求
- USB 2.0 Mini-B 即插即用，配套 Polarimetry Lab 专业分析软件实时可视化
- 紧凑机身，尺寸 51.0 × 55.0 × 56.3 mm，重量 0.28 kg，易于系统集成
技术规格
| 技术参数 | 规格值 |
|---|---|
| 产品类型 | 高动态范围偏振测量仪 |
| 产品系列 | Thorlabs PAX1000 系列 |
| 波长范围 | 400 – 700 nm |
| 可测偏振态 | 完整邦加球（Entire Poincaré Sphere）任意入射偏振态 |
| 动态范围 | 70 dB（光功率 -60 dBm 至 +10 dBm） |
| 采样率 | 默认 30 S/s；最高 400 S/s（需外接 DS15 电源） |
| 方位角绝对精度 | ±0.25° |
| 椭偏度精度 | ±0.25° |
| DOP 测量精度 | ±1.0% |
| 斯托克斯参数 | 实时计算并输出全部四个 S0 / S1 / S2 / S3 |
| 自由空间孔径 | Ø3 mm |
| 输入方式 | 自由空间 + 光纤耦合（FC/PC） |
| 标配光纤准直器 | F240FC-A（Ø12 mm，FC/PC） |
| 最大输入光束发散角 | 2° |
| 光功率范围 | +10 至 -60 dBm |
| 额定精度预热时间 | 15 min |
| 通信接口 | USB 2.0 Mini-B |
| 电源 | USB 2.0 或 DS15 外接电源（15 V, 1.2 A） |
| 工作温度 | 5 – 40 °C |
| 存储温度 | -40 – 70 °C |
| 外形尺寸 | 51.0 × 55.0 × 56.3 mm |
| 底部安装 | 一个 1/4″-20（M6）与两个 8-32（M4）螺纹孔 |
| 重量 | 0.28 kg（约 280 g） |
注：上述偏振规格在光功率 -40 dBm 至 +3 dBm 范围内有效；参数以 Thorlabs 官方 datasheet 为准。
产品详细说明
基于斯托克斯参量的精准测量原理
PAX1000VIS 采用旋转波片法进行偏振分析。内部集成高精度旋转 1/4 波片与偏振器，通过电机驱动波片旋转改变入射光偏振态。光电探测器同步探测不同偏振方向的光强变化，高速采集系统记录调制曲线。内置算法据此精确反演全部四个斯托克斯参量（S0/S1/S2/S3），获取光束完整的偏振态信息，并实时计算偏振度（DOP）、方位角与椭圆率。
高动态范围与高速数据采集
该仪器在光电设计上深度优化，70 dB 的超高动态范围使其能精确测量强弱信号的偏振特性；±0.25° 的方位角与椭偏度精度、±1.0% 的 DOP 精度确保了数据可靠性。配合默认 30 S/s、最高 400 S/s（需外接 DS15 电源）的采样率，系统能完美捕捉瞬态偏振变化，为动态分析提供强力支撑。
高度集成的系统一体化设计
PAX1000VIS 将光学调制、光电探测与信号处理高度集成于紧凑外壳中（51.0 × 55.0 × 56.3 mm，0.28 kg）。设备出厂前均经严格校准，通过 USB 2.0 Mini-B 接口即插即用。配套的 Polarimetry Lab 软件提供直观的偏振态可视化（如邦加球），支持数据导出与自动化测试，极大简化了系统集成难度。
应用领域
- 光纤通信系统偏振监测与分析
- 激光束偏振特性表征与光束质量评估
- 偏振光学元件（如波片、偏振片）性能测试
- 光纤传感系统与偏振衰落研究
- 量子光学与量子通信偏振态实验
- 光通信器件生产与出厂检测
订货信息
本产品型号为 PAX1000VIS，下单时请提供完整型号。

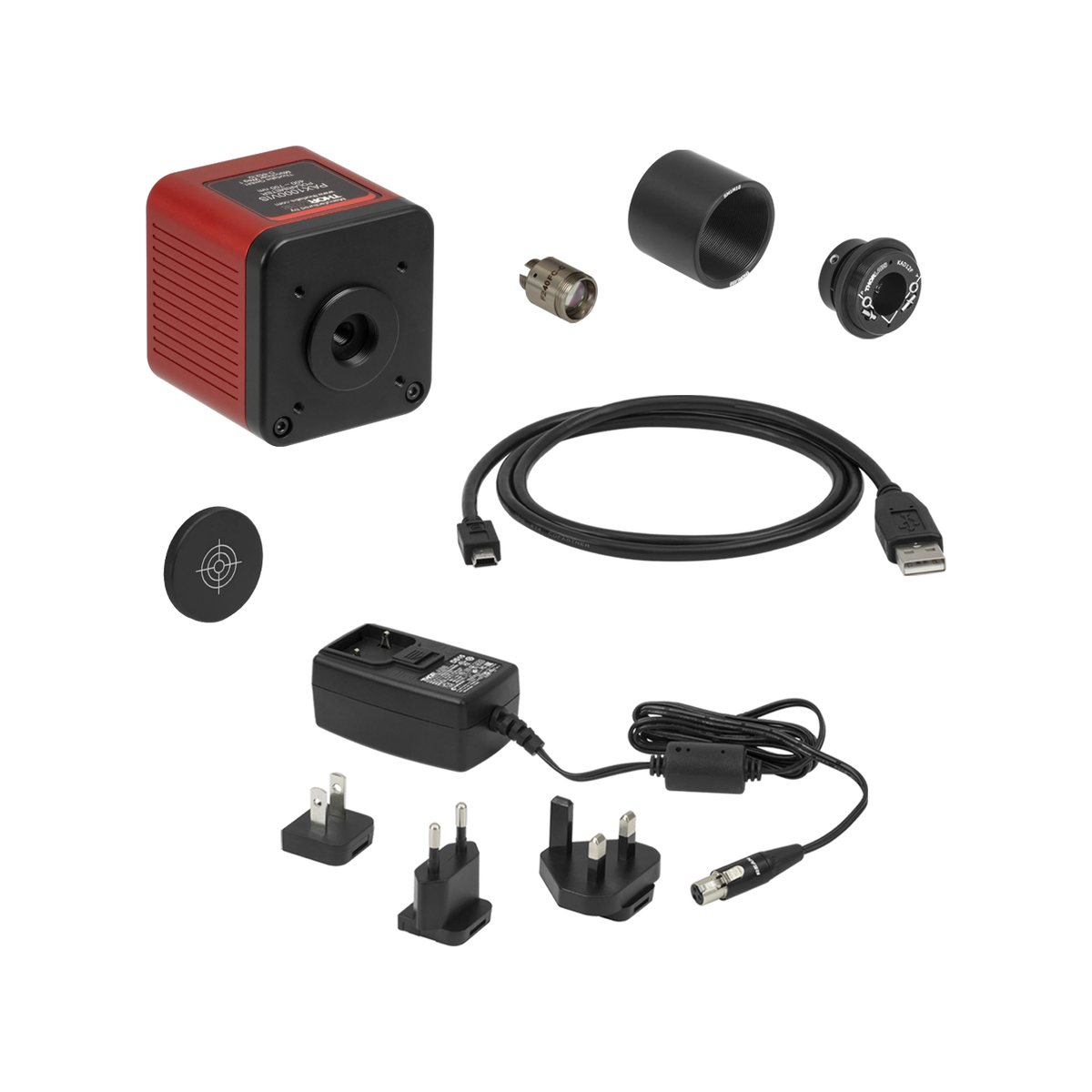

本偏振测量仪为完整独立仪器，出厂前已完成校准与测试，开箱即可投入使用。系统包含偏振测量主机、必要的连接线缆、软件授权及配套附件。通过 USB 接口连接电脑，安装配套的 Polarimetry Lab 分析软件即可进行实时偏振态测量与分析。
如需配套的光纤耦合器、保偏光纤、偏振控制器、光源等周边产品，请联系我们的销售人员获取完整配置建议。
所有产品均提供原厂正品保证，附带完整的产品资料和售后支持。
常见问题 (FAQ)
Q1: 什么是偏振测量仪？它有什么用途？
A: 偏振测量仪（Polarimeter）是一种用于测量光的偏振特性的精密光学仪器。它可以测量光的偏振态（State of Polarization, SOP）、偏振度（Degree of Polarization, DOP）以及光功率等关键参数。光的偏振态通常用斯托克斯参量（S₀, S₁, S₂, S₃）或邦加球（Poincaré Sphere）来表示。偏振测量仪广泛应用于光纤通信系统的偏振监测、激光束偏振特性表征、偏振光学元件性能测试、光纤传感研究、量子光学实验、生物医学光子学等领域。
Q2: 偏振测量仪的工作原理是什么？旋转波片法如何实现？
A: 偏振测量仪的核心原理是通过测量光在不同偏振方向上的强度分布，反演得到完整的偏振态信息。Thorlabs PAX1000 系列采用的旋转波片法（Rotating Waveplate Method）是一种经典的偏振测量方法：待测光首先经过一个可旋转的 1/4 波片，然后通过一个固定的偏振器，最后由光电探测器接收光强信号。通过精确控制波片旋转到多个不同角度并测量对应的输出光强，再利用斯托克斯参量的数学关系进行计算，就可以反演出入射光的全部四个斯托克斯参量（S₀, S₁, S₂, S₃），从而得到完整的偏振态信息。
Q3: 什么是斯托克斯参量？什么是偏振度（DOP）？
A: 斯托克斯参量（Stokes Parameters）是描述光偏振态的一组参数，由 S₀、S₁、S₂、S₃ 四个量组成。S₀ 表示总光强，S₁ 表示水平与垂直线偏振分量的强度差，S₂ 表示 45° 与 135° 线偏振分量的强度差，S₃ 表示右旋与左旋圆偏振分量的强度差。偏振度（Degree of Polarization, DOP）定义为 DOP = √(S₁²+S₂²+S₃²)/S₀，取值范围 0 至 1（或 0% 至 100%）。DOP=1 表示完全偏振光，DOP=0 表示完全非偏振光（自然光）。PAX1000 系列可实时输出全部四个斯托克斯参数及 DOP、方位角、椭圆率。
Q4: 什么是动态范围？它对偏振测量有什么影响？
A: 动态范围（Dynamic Range）是指偏振测量仪能够准确测量的最大光功率与最小可探测光功率之间的比值，通常用 dB 表示。PAX1000 系列的动态范围为 70 dB（光功率 -60 dBm 至 +10 dBm），可以满足从毫瓦级到纳瓦级的宽范围偏振测量需求，无论是实验室研究还是工业检测应用都能游刃有余。
Q5: 自由空间输入和光纤耦合输入有什么区别？如何选择？
A: 偏振测量仪通常提供两种光输入方式：1）自由空间输入（Free-space Input，Ø3 mm 孔径）：光束直接从空间入射到仪器内部，适用于光学实验台上的光束表征。2）光纤耦合输入（Fiber-coupled Input）：待测光通过标配 Ø12 mm 准直器（FC/PC，F240FC-A）接入仪器，使用方便，无需复杂光路对准，适用于光纤通信系统。PAX1000 系列同时支持两种输入方式，用户可根据实际应用需求灵活选择。
