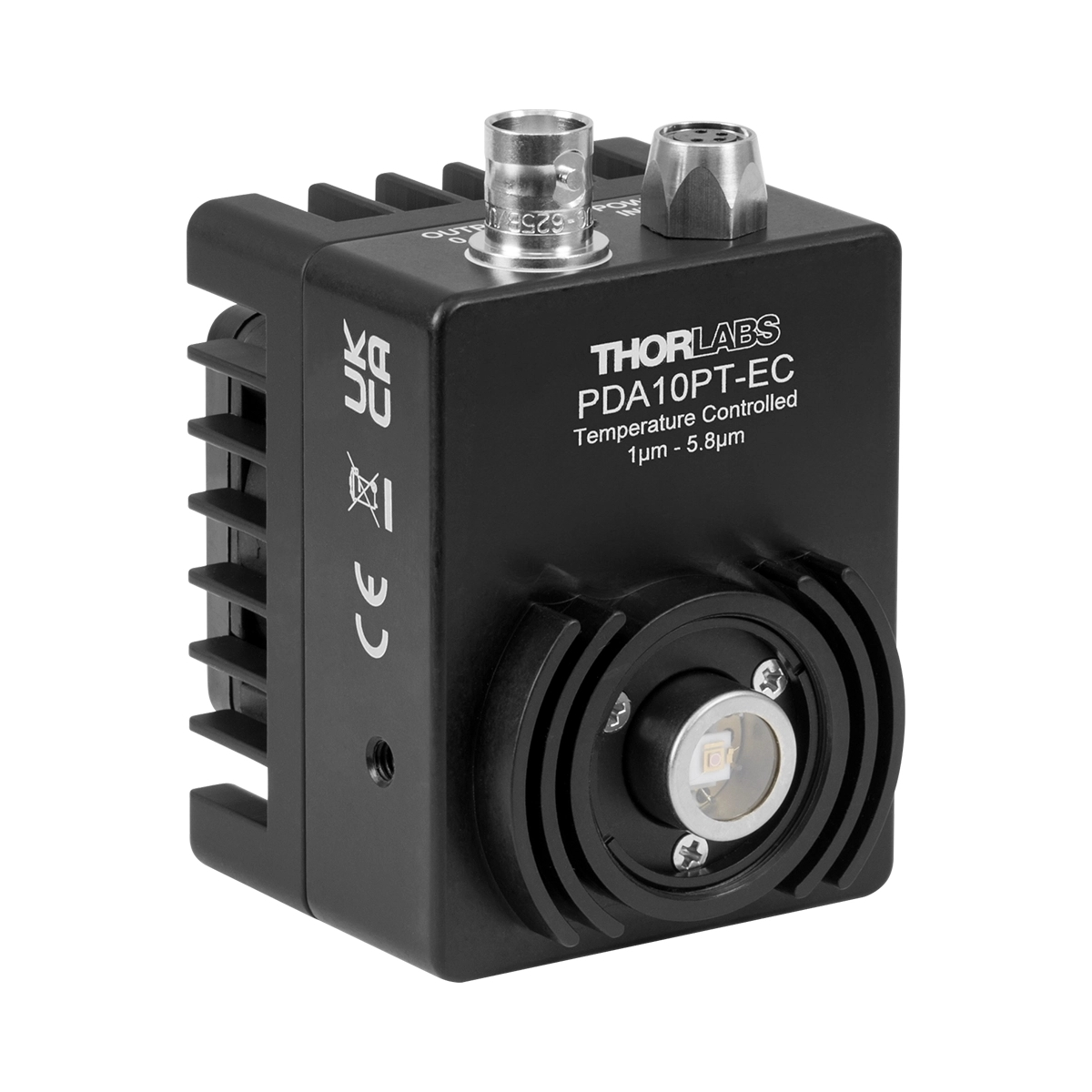

Thorlabs PDA10PT-EC是一款高性能InAsSb中红外放大光电探测器。波长覆盖1.0-5.8µm，带宽达1600kHz，探测面Ø1mm。内置TEC制冷片控温至-30°C以大幅降低热噪声，并支持增益与带宽灵活调节。配备SM1内螺纹与BNC输出，广泛应用于红外光谱分析、气体检测及激光功率监测。
产品概述
Thorlabs的PDA10PT(-EC)放大探测器是一种热电冷却光电导InAsSb(铟砷锑)探测器。与我们的HgCdTe(MCT)探测器相同，这种材料对中红外光谱波段的光波敏感，但PDA10PT具有更宽的灵敏范围，即1.0到5.8 µm。两个旋转开关用于内置增益放大器和低通带宽滤波器，可以使其性能针对各种应用进行优化。增益开关在0 – 40分贝之间具有8个分立的档位，而低通带宽开关则在12.5 – 1600KHz之间提供8个分立档位。半导体制冷片(TEC)采用一个热敏电阻反馈电路对探测器元件的温度控制在-30 °C，从而将热变化对输出信号的影响最小化。
为了获得最佳效果，我们推荐将BNC输出线(不附带)与一个50欧姆的终端连接。由于探测器是AC偶合的，因此它需要一个脉冲或斩波输入信号。这些光电探测器非常适合和Thorlabs的无源低通滤波器一起使用；这些滤波器具有50 Ω的输入和高阻抗输出，允许其直接附接到高阻抗测量装置，比如示波器。
该探测器套件具有与我们其他已安装光电探测器相同的机械特性。它具有SM1(1.035″-40)内螺纹，能够将Ø1英寸的透镜套筒安装到前端。两个8-32(在-EC版本为M4)螺孔可以将一根Ø1/2英寸接杆在两个垂直方向连接到其外壳上，如页面顶部的示意图所示。PDA10PT(-EC)附带一个100 – 240 VAC电源适配器。如果需要其它不同的适配器插头。请在下单前联系技术支持techsupport-cn@thorlabs.com。探测器还附带一个SM1RR卡环。
请注意，探测器有效区边缘的不均匀性会产生不需要的电容和电阻效应，这样会使输出的时域响应发生变形。因此，Thorlabs推荐将入射光均匀入射到有效区内。外壳上的SM1(1.035英寸-40)螺纹可以与一段SM1透镜套筒相连接；透镜套筒可以用于在探测器元件前端安装一个可调光阑或针孔。由于探测器套件会超出螺纹3.9 mm，因此光学元件和光学机械部件不能直接安装到其外壳上。
核心特性
- 可以探测波长为1.0-5.8 µm的中红外(MIR)光波
- 探测器带宽最高可达1600 kHz
- 内置半导体制冷片可以改善灵敏度
- 探测器尺寸为Ø1 mm
- 在两个方向上可以安装接杆
- 含SM1(1.035英寸-40)内螺纹
- 附带符合您所在地的电源适配器
技术规格
| MIR Detector Selection Guidea | ||||
|---|---|---|---|---|
| Item # (Detector) | Detector Type | Wavelength Range |
Maximum Bandwidth |
Thermoelectric Cooler |
| PDA10DT (InGaAs) | Photodiode | 0.9 – 2.57 µm | 1 MHz | Yes |
| PDA10D2 (InGaAs) | Photodiode | 0.9 – 2.6 µm | 25 MHz | No |
| PDA10PT (InAsSb) | Photodiode | 1.0 – 5.8 µm | 1.6 MHz | Yes |
| PDA07P2 (InAsSb) | Photodiode | 2.7 – 5.3 µm | 9 MHz | No |
| PDAVJ8 (HgCdTe) | Photodiode | 2.0 – 8.0 µm | 100 MHz | No |
| PDAVJ10 (HgCdTe) | Photodiode | 2.0 – 10.6 µm | 100 MHz | No |
| PDAVJ5 (HgCdTe) | Photodiode | 2.7 – 5.0 µm | 1 MHz | No |
| PDA13L2 (LiTaO3) | Pyroelectric | 0.6 – 16 µm | 10 kHz | No |
应用领域
- 红外光谱分析
- 气体检测
- 光纤通信
- 激光功率监测
- 精密测量
- 科研实验
订货信息
产品型号：PDA10PT-EC
品牌：Thorlabs（美国）
高飞激光作为专业的光电产品供应商，提供Thorlabs全系列产品的采购服务。关于具体价格和货期，请联系我们的销售人员。
销售热线：15927220467 | 邮箱：859818709@qq.com
常见问题
Q: PDA10PT-EC的响应波长范围是多少？
A: 具体响应波长范围请参考上方技术规格表，不同型号参数有所差异。
Q: 是否提供技术支持和选型指导？
A: 我们提供专业的技术咨询和选型指导，如有任何疑问，欢迎联系我们的技术团队。
Q: 产品的货期是多久？
A: 现货产品通常1-3个工作日发货，期货产品请联系销售人员确认具体货期。
Q: 产品是否为原装正品？
A: 所有产品均为Thorlabs原厂正品，享受厂家标准质保服务，请放心购买。
