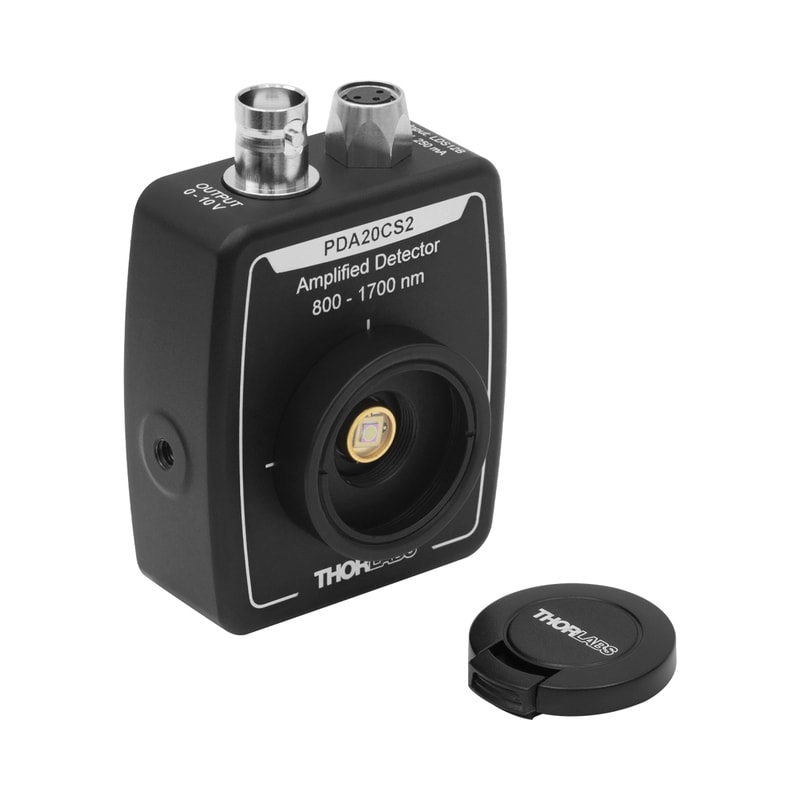

Thorlabs PDA20CS2是一款专为近红外探测设计的自由空间型铟镓砷光电探测器。其波长覆盖800-1700nm，具备11MHz带宽与3.14mm²探测面积。内置低噪声放大器，支持八档增益灵活切换。配备SM1螺纹与通用螺孔，易于系统集成，是光纤通信、光谱分析及精密测量的理想选择。
产品概述
我们提供多种铟镓砷(InGaAs)自由空间型带放大的光电探测器，用于探测近红外波段的光。Thorlabs带放大的光电探测器采用内置低噪声跨阻放大器(TIA)设计，其中一些探测器的TIA后接电压放大器。Menlo Systems的FPD系列带放大的光电探测器内置射频(RF)放大器或跨阻放大器。我们提供固定增益和可调增益的版本，前者具有固定的最大带宽和总跨阻增益，后者带有两个或八个增益设置。
Thorlabs的光电探测器能够满足多种要求，其中，380 MHz的PDA015C2具有1 ns的脉冲响应，高灵敏度的PDF10C2具有7.5 fW/Hz1/2的噪声等效功率(NEP)，可调增益的PDA20CS2具有八种可调的最大增益(带宽)组合，范围从1.51 kV/A(11 MHz)到4.75 MV/A(3 kHz)。具有飞瓦灵敏度的PDF10C2是一种低频装置，只能接高阻抗(Hi-Z)负载，而我们其他所有InGaAs PDA带放大的光电探测器都能够驱动从50 Ω到Hi- Z的负载。
每个PDA和PDF探测器都具有SM05(0.535″-40)内螺纹与SM1(1.035″-40)外螺纹。每个探测器外壳具有8-32螺孔、M4 x 0.7螺孔或通用型8-32和M4 x 0.7螺孔，每款探测器的相关信息请点击下表中Housing Features一栏图标。更多有关装置安装孔及外壳的信息，请看外壳特性标签。
Menlo Systems的FPD系列光电探测器具有易于使用的InGaAs-PIN光电二极管封装，且集成了高增益、低噪声的RF放大器(FPD310-FS-NIR)或跨阻放大器(FPD510-FS-NIR和FPD610-FS-NIR)。特别推荐将FPD310-FS-NIR用于脉冲形状和低噪声射频提取等应用。此光电探测器经过优化具有高增益、高带宽、超短上升时间和高信噪比。它具有0.5 ns上升时间和两种增益调节设置，以便根据用户应用提供最佳性能。FPD510-FS-NIR和FPD610-FS-NIR具有固定增益，且经过优化具有非常高的信噪比，分别适合探测最高250 MHz和600 MHz的低水平光学拍频信号。FPD510-FS-NIR上升时间为2 ns，而FPD610-FS-NIR上升时间为1 ns。 FPD510-FS-NIR的3 dB带宽为200 MHz，而FPD610-FS-NIR的为500 MHz。FPD探测器的设计紧凑，便于OEM集成。每个Menlo探测器外壳上有一个M4螺孔，用于安装接杆。
核心特性
- 波长范围800 – 2600 nm
- 低噪声放大，带固定增益或可调增益
- 负载阻抗50 Ω及以上
- PDF10C2：仅为高负载阻抗
- Menlo System的FPD系列：仅为50 Ω输出阻抗
- 自由空间光学输入
技术规格
| 产品型号 | 波长范围 | 带宽 | 噪声等效功率(NEP) |
|---|---|---|---|
| 固定增益型号 | |||
| PDA015C2 | 800 – 1700 nm | DC – 380 MHz | 20 pW/Hz1/2 |
| PDA05CF2 | 800 – 1700 nm | DC – 150 MHz | 12.6 pW/Hz1/2 |
| PDF10C2 | 800 – 1700 nm | DC – 20 Hz | 7.5 x 10-3 pW/Hz1/2 |
| PDA20C2 | 800 – 1700 nm | DC – 5 MHz | 22 pW/Hz1/2 |
| PDA10D2 | 900 – 2600 nm | DC – 25 MHz | 10.1 pW/Hz1/2 |
| FPD510-FS-NIR | 950 – 1650 nm | DC – 250 MHz | 3.2 pW/Hz1/2 |
| FPD610-FS-NIR | 950 – 1650 nm | DC – 600 MHz | 6.6 pW/Hz1/2 |
| 可切换增益型号 | |||
| PDA20CS2a | 800 – 1700 nm | DC – 11 MHz | 1.95 – 61 pW/Hz1/2 |
| PDA10CS2a | 900 – 1700 nm | DC – 13 MHz | 1.91 – 46 pW/Hz1/2 |
| FPD310-FS-NIRb | 950 – 1650 nm | 1 – 1500 MHz | 14.1 pW/Hz1/2 |
产品详细说明
电源
每个带放大的光电探测器都附带一个±12 V的线性电源，支持100、120和230 VAC输入电压。下方提供这些探测器的更换用电源。将电源连接到主电源之前，请确保已将电源上的线性电压开关设置在了恰当的电压范围内。请始终使用电源上的电源开关来通电。不建议热插拔。Menlo的FPD510-FS-NIR、FPD310-FC-NIR和FPD610-FS-NIR附带一个低噪声电源。
应用领域
- 光纤通信系统
- 光网络监测
- 光谱分析
- 精密测量
- 激光功率检测
- 科研实验
订货信息
产品型号：PDA20CS2
品牌：Thorlabs（美国）
高飞激光作为专业的光电产品供应商，提供Thorlabs全系列产品的采购服务。关于具体价格和货期，请联系我们的销售人员。
销售热线：15927220467 | 邮箱：859818709@qq.com
常见问题
Q: PDA20CS2的响应波长范围是多少？
A: 具体响应波长范围请参考上方技术规格表，不同型号参数有所差异。
Q: 是否提供技术支持和选型指导？
A: 我们提供专业的技术咨询和选型指导，如有任何疑问，欢迎联系我们的技术团队。
Q: 产品的货期是多久？
A: 现货产品通常1-3个工作日发货，期货产品请联系销售人员确认具体货期。
Q: 产品是否为原装正品？
A: 所有产品均为Thorlabs原厂正品，享受厂家标准质保服务，请放心购买。
免责声明
本页面产品信息仅供参考，产品规格、外观及价格可能因厂家升级而发生变化，恕不另行通知。
所有产品均为原厂正品，享受厂家标准质保服务。具体参数以官方 datasheet 为准，如需详细技术资料请联系我们索取。
图片仅供参考，请以实物为准。
