产品概述

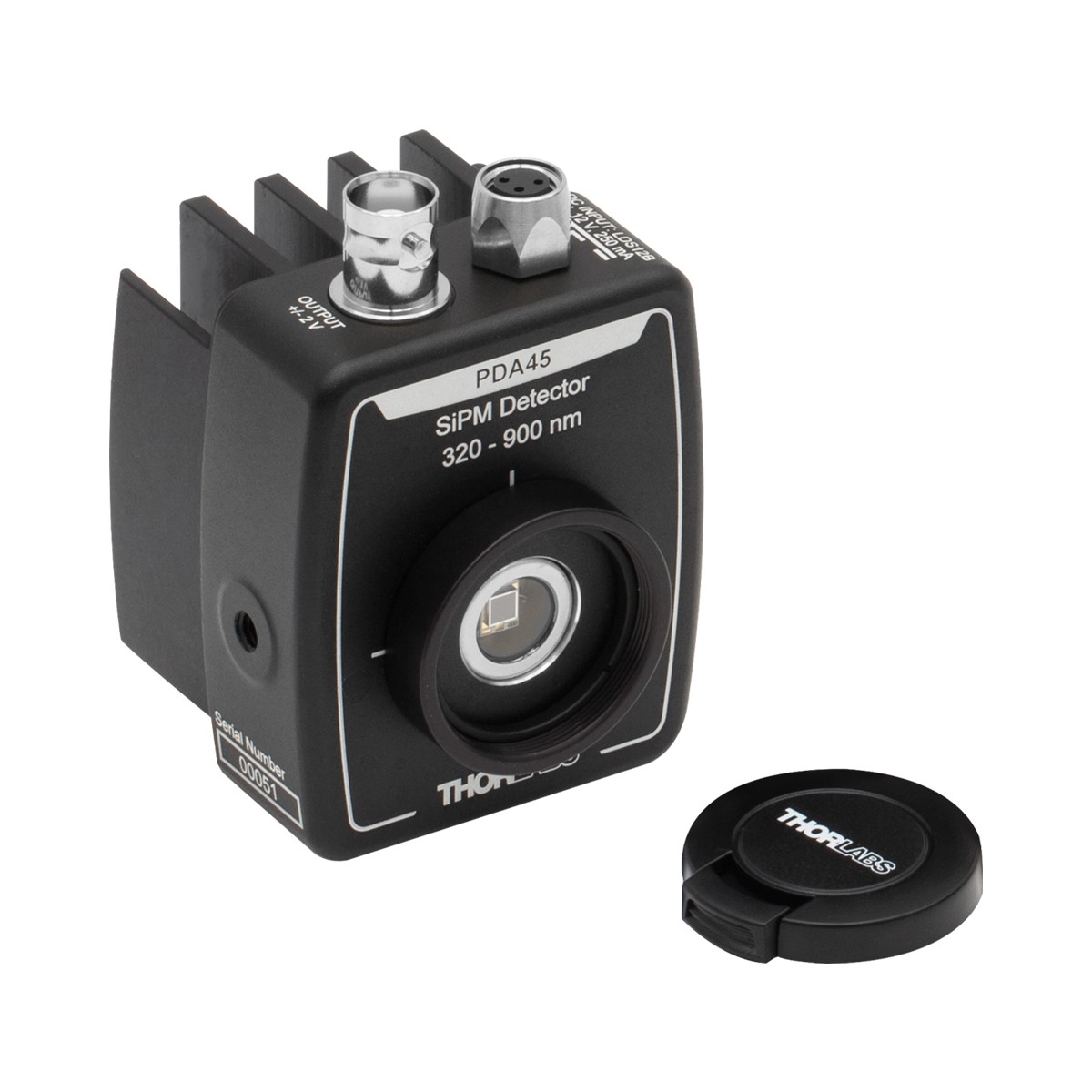

PDA45 是Thorlabs索雷博公司生产的带放大型硅光电探测器，采用高品质硅光电二极管设计，具有高灵敏度、低噪声、宽频带等特点。适用于实验室研究、工业检测、光学测量等多种应用场景。

产品型号对比

PDA产品型号对比

一、硅探测器 (Silicon Detectors)

1.1 固定增益硅探测器

型号	名称	光谱范围	带宽	上升时间	NEP	有效面积	增益
PDA10A2	Si Amplified	200-1100nm	DC-150MHz	2.3ns	29.2 pW/√Hz	Ø1mm	10 kV/A
PDA10X2	Black Si	240-1170nm	DC-21MHz	20ns	21.1 pW/√Hz	1mm×1mm	60 kV/A
PDA8A2	Si Amplified	320-1000nm	DC-50MHz	7ns	7.8 pW/√Hz	Ø0.8mm	100 kV/A
PDF10A2	Si Femtowatt	320-1100nm	DC-20Hz	22ms	3.0 fW/√Hz	1.1×1.1mm	1×10⁹ kV/A
PDA015A2	Si High Speed	400-1000nm	DC-380MHz	1.0ns	36 pW/√Hz	Ø150μm	50 kV/A
FPD510-FS-VIS	Menlo Si	400-1000nm	DC-250MHz	2ns	6.0 pW/√Hz	Ø0.4mm	1.5×10⁵ V/W
FPD610-FS-VIS	Menlo Si	400-1000nm	DC-600MHz	1ns	11.2 pW/√Hz	Ø0.4mm	2×10⁶ V/W

1.2 可调增益硅探测器

型号	名称	光谱范围	带宽	峰值响应度	NEP	有效面积	增益范围
PDA20X2	Black Si	240-1170nm	DC-11MHz	0.73 A/W	3.27-60 pW/√Hz	2×2mm	8档可调
PDA100A2	Si High Power	320-1100nm	DC-11MHz	0.72 A/W	2.67-71.7 pW/√Hz	Ø9.8mm	8档可调
PDA36A2	Si General	350-1100nm	DC-12MHz	0.65 A/W	3.25-75.7 pW/√Hz	3.6×3.6mm	8档可调
FPD310-FS-VIS	Menlo Si	400-1000nm	1-1500MHz	–	24.0 pW/√Hz	Ø0.4mm	0/20 dB
PDA36AU	Si USB DAQ	350-1100nm	DC-12MHz	0.65 A/W	3.25-75.7 pW/√Hz	3.6×3.6mm	USB 16-bit

二、InGaAs探测器 (800-1700nm)

型号	名称	光谱范围	带宽	有效面积	TEC制冷
PDA10DT	InGaAs TE-Cooled	0.9-2.57μm	500Hz-1MHz	Ø1mm	是 (-10°C)
PDA10D2	InGaAs	0.9-2.6μm	DC-25MHz	Ø1mm	否
PDA8GS	InGaAs	750-1650nm	DC-5MHz	Ø0.8mm	否
PDA015C2	InGaAs Compact	800-1700nm	DC-20MHz	Ø0.4mm	否
PDA20C2	InGaAs	800-1700nm	DC-20MHz	Ø1mm	否
PDA20CS2	InGaAs High Speed	800-1700nm	DC-20MHz	Ø1mm	否
PDA10CF	InGaAs FC/PC	800-1700nm	DC-150MHz	0.2mm²	否

三、InAsSb探测器 (1.0-5.8μm)

型号	名称	光谱范围	带宽	有效面积	TEC制冷
PDA10PT	InAsSb TE-Cooled	1.0-5.8μm	DC-1.6MHz	Ø1mm	是
PDA07P2	InAsSb	2.7-5.3μm	DC-9MHz	0.49mm²	否

四、HgCdTe(MCT)探测器 (2.0-10.6μm)

型号	名称	光谱范围	峰值波长	带宽	NEP	增益范围
PDAVJ8	HgCdTe	2.0-8.0μm	6.5μm	DC-100MHz	170 pW/√Hz	0-30 dB
PDAVJ10	HgCdTe Extended	2.0-10.6μm	6.5μm	DC-100MHz	210 pW/√Hz	0-30 dB
PDAVJ5	HgCdTe High Gain	2.7-5.0μm	4.75μm	DC-1MHz	14 pW/√Hz	0-42 dB

五、热释电探测器 (0.6-16μm)

型号	名称	光谱范围	带宽	探测器材料
PDA13L2	LiTaO3 Pyroelectric	0.6-16μm	DC-10kHz	LiTaO3

六、SiPM探测器 (单光子探测)

型号	名称	光谱范围	有效面积	像素间距	PDE	TEC
PDA40	SiPM	350-1000nm	Ø1.5mm	25μm	40%	集成
PDA41	SiPM	350-1000nm	Ø1.5mm	50μm	30%	集成
PDA42	SiPM Large	350-1000nm	Ø3.0mm	25μm	40%	集成
PDA43	SiPM Large	350-1000nm	Ø3.0mm	50μm	30%	集成
PDA44	SiPM UV	320-900nm	1.3×1.3mm	50μm	30%	集成
PDA45	SiPM UV Large	320-900nm	3×3mm	50μm	30%	集成

七、OEM探测器 (PCB板级)

型号	名称	光谱范围	带宽	有效面积	增益类型
PDAPC5	Si OEM	200-1100nm	150MHz	0.8mm²	固定增益
PDAPC6	InGaAs OEM	800-1700nm	150MHz	0.2mm²	固定增益
PDAPC7	Ext InGaAs OEM	900-2600nm	25MHz	0.8mm²	固定增益
PDAPC8	Ge OEM	800-1800nm	510kHz	19.6mm²	可调增益
PDAPC9	InAsSb OEM	2.7-5.3μm	9MHz	0.49mm²	固定增益
PDAPC10	Black Si OEM	400-1000nm	–	–	可调增益

外壳特性

固定增益探测器外壳

• PDA/PDF系列：1.96″ x 0.89″ x 2.79″ (49.8 mm x 22.5 mm x 70.9 mm)
• 安装孔：两个8-32和M4通用螺孔
• 螺纹接口：内螺纹SM05 (0.535″-40)，外螺纹SM1 (1.035″-40)
• 输出接口：BNC同轴连接器

FPD固定增益系列

• 尺寸：2.36″ x 0.79″ x 1.97″ (60.0mm x 20.0mm x 50.0mm)
• 安装孔：一个M4螺孔
• 输出接口：SMA同轴连接器

可切换增益系列

• PDA36A2/PDA100A2：2.07″ x 0.89″ x 2.79″ (52.5 mm x 22.5 mm x 70.9 mm)
• PDA20X2：2.09″ x 0.89″ x 2.79″ (53.0 mm x 22.5 mm x 70.9 mm)
• FPD310-FS-VIS：2.36″ x 0.79″ x 1.97″ (60.0mm x 20.0mm x 50.0mm)
• 输出接口：BNC或SMA同轴连接器

PDA36AU USB系列

• 尺寸：2.65″ x 0.89″ x 1.96″ (67.4 mm x 22.5 mm x 49.8 mm)
• 接口：USB Type Micro-B
• 特点：内置USB数据采集功能

引脚定义

PDA和PDF系列探测器（除PDA36AU）

电源连接器（公头）

引脚	功能
1	+15V直流电源输入
2	信号输出（通过BNC）
3	地（GND）

电源输入（母头 – 探测器端）

• Pin 1: +15V DC
• Pin 2: 模拟输出信号
• Pin 3: 接地

FPD系列探测器

• 使用小型DC电源插头
• 推荐使用标配的+5V电源适配器
• 输出信号通过SMA连接器

PDA36AU

• 通过USB Micro-B接口供电和数据传输
• 无需外部电源
• 即插即用设计

软件支持

PDA Control Software（适用于PDA36AU）

PDA36AU配备专用的控制软件，提供两种操作模式：

模拟模式

• 实时显示模拟输出波形
• 可调增益设置
• 触发和时基控制

平均模式

• 脉冲能量统计
• 平均功率测量
• 峰值功率显示

软件功能

• 实时数据采集
• 可调节的时间窗口
• 数据导出功能
• 图形化界面

下载软件 →

光电二极管教程

工作原理

光电二极管是一种将光信号转换为电信号的半导体器件。当光子照射到PN结时，产生电子-空穴对，形成光电流。

关键术语

响应度（Responsivity）

定义为输出电流与输入光功率的比值，单位为A/W。响应度随波长变化。

工作模式

• 光电导模式：施加反向偏压，响应速度快
• 光伏模式：零偏压，噪声低

暗电流（Dark Current）

无光照时的反向漏电流，与温度密切相关。硅光电二极管的暗电流较低。

结电容（Junction Capacitance）

影响响应速度。结电容越小，带宽越高。

噪声等效功率（NEP）

产生与探测器噪声相等信号的入射光功率。NEP越低，灵敏度越高。

终止电阻（Terminating Resistance）

影响带宽和信号幅度。50Ω终止用于高速信号传输。

脉冲激光：功率和能量计算

基本公式

周期与重复频率

周期和重复频率互为倒数：

Δt = 1/f_rep

脉冲能量计算

从平均功率计算脉冲能量：

E = P_avg / f_rep

平均功率计算

从脉冲能量计算平均功率：

P_avg = E × f_rep

峰值功率估算

从脉冲能量估算峰值功率（假设矩形脉冲）：

P_peak = E / τ

其中τ为脉冲宽度

参数表

参数	符号	单位	说明
脉冲能量	E	焦耳[J]	单个脉冲的总发射能量
周期	Δt	秒[s]	相邻脉冲开始时间的间隔
平均功率	Pavg	瓦特[W]	能量在整个周期内的平均
瞬时功率	P	瓦特[W]	某一时刻的光功率
峰值功率	Ppeak	瓦特[W]	激光的最大瞬时输出功率
脉冲宽度	τ	秒[s]	脉冲持续时间，通常取FWHM
重复频率	frep	赫兹[Hz]	脉冲发射频率

应用说明

使用光电探测器测量脉冲激光时，需要根据探测器带宽选择合适的测量方法：

• 对于宽脉冲（脉宽远大于探测器响应时间），可直接测量峰值
• 对于窄脉冲（脉宽接近探测器响应时间），需要使用能量积分方法
• 确保探测器的带宽和上升时间满足脉冲测量需求

技术文档

• 查看完整技术规格 →
• 产品规格书(PDF) →

订购信息

如需订购PDA45或了解更多产品信息，请联系我们的销售团队或访问Thorlabs官网。
