描述

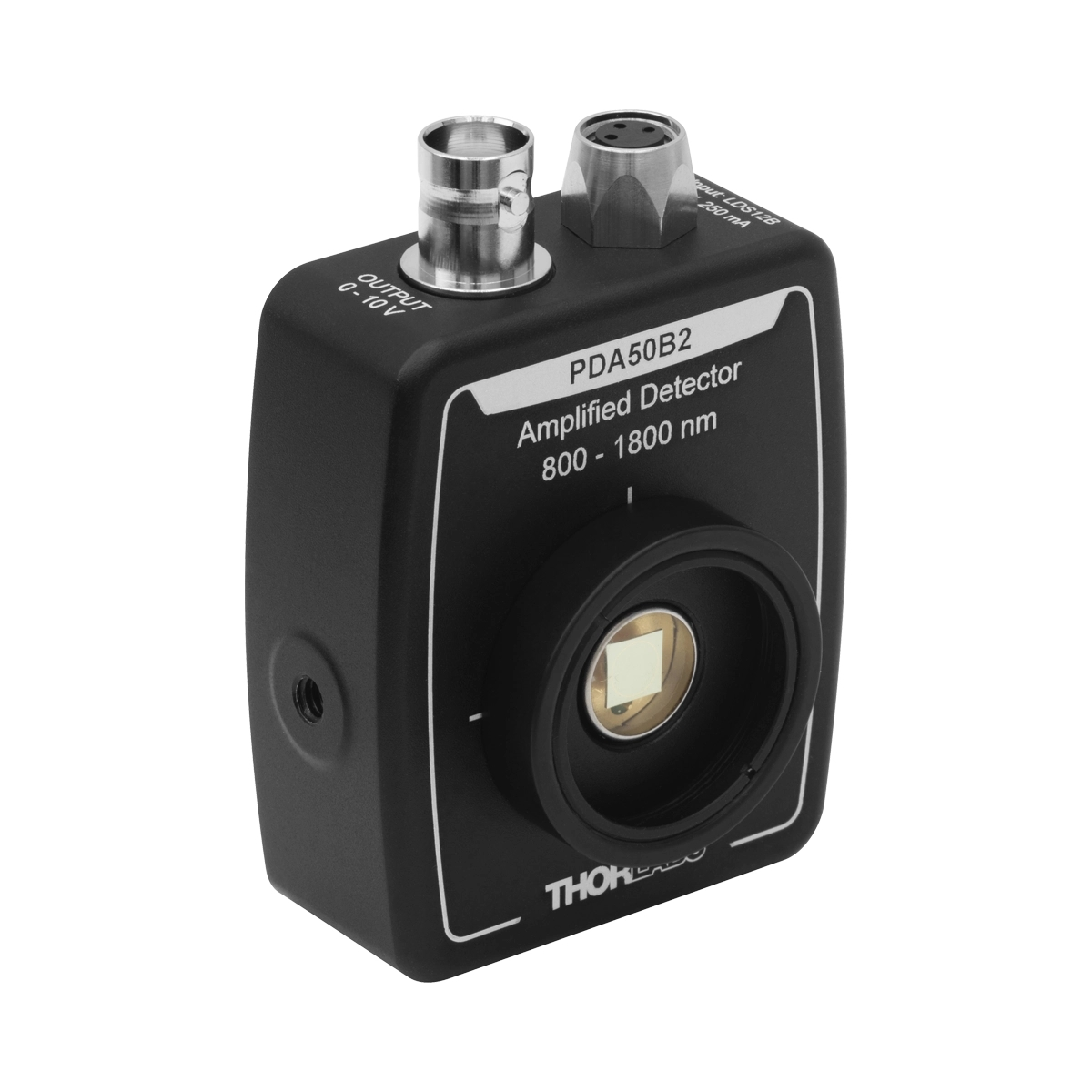

Thorlabs PDA50B2是一款专为近红外波段设计的锗跨阻放大光电探测器。它提供800-1800nm探测范围与510kHz带宽，具备19.6mm²探测面积及可调增益。其紧凑低剖面外壳集成SM1/SM05螺纹，完美适配各类笼式系统。凭借低噪声放大与0-10V标准输出，成为光通信、精密测量及光谱分析等领域的理想选择。

产品概述

Thorlabs基于Ge的跨阻放大光电探测器具有可调节的增益设置和紧凑的低剖面外壳。这些探测器对800 nm到1800 nm近红外光谱波段的光波比较敏感。低剖面封装可以用于空间有限的光路中。将探测器集成到装置时，所有的连接接口和控制按键都与光路垂直，以增大可操作性。能够驱动50 Ω负载的低噪声跨阻放大器提供了放大功能。信号通过BNC接头输出。这些光电探测器可与Thorlabs的无源低通滤波器一起使用；这些滤波器具有50 Ω的输入和高阻抗输出，可以直接安装到高阻抗测量装置，比如示波器。Thorlabs提供各种BNC、BNC转SMA和SMC电线，以及各种BNC、SMA和SMC转接件。

每个外壳都有SM1(1.035″-40)外螺纹、SM05(0.535″-40)内螺纹和两个兼容8-32和M4螺纹的通用安装孔，允许竖直或水平安装接杆。此外，还附带SM1T1SM1内螺纹耦合器和SM1RR卡环，以便安装兼容SM1的配件、光学元件和笼式系统组装配件。外壳上的SM1(1.035″-40)螺纹非常适合在探测器元件的前部安装Ø1英寸的聚焦透镜或针孔。SM05内螺纹只适合匹配SM05外螺纹的透镜套筒(光纤转接件等部件不能装配到SM05螺纹上)。大多数SM1螺纹光纤转接件兼容这些探测器。但是S120-FC、S120-FC2和S120-25SM1内螺纹光纤转接件不兼容，因为这些探测器会与光电二极管发生机械冲突。SM1外螺纹转接件应该和附带的SM1内螺纹转接件相匹配，而SM1内螺纹转接件则可以直接安装到外壳上。

探测器的有源区域与外壳前部齐平，简化了光机系统内部的对准。探测器有源区边缘部分的不均匀性会产生不需要的电容和电阻效应，从而使光电探测器输出的时域响应失真。因此，Thorlabs建议入射到光电探测器的光应聚焦在有源区域的中心。

核心特性

• 探测范围：800 – 1800 nm
• 低噪声、宽带放大器
• 带宽范围从DC到510 kHz或从DC到590 kHz
• 0到10伏输出
• 兼容SM1(1.035″-40)系列和一些SM05(0.535″-40)系列产品
• 附带线性电源

技术规格

请参考下方产品参数了解详细技术指标。

产品详细说明

电源

每个带放大的光电探测器都附带一个±12 V线性电源，也在下方单独提供。电源有一个三通开关，可以插入任意50 – 60 Hz、100 V / 120 V / 230 V的电源插座。将电源连接到插座或探测器之前，请确认电源和探测器上的电源开关处于关闭状态。不建议对探测器进行热插拔。

应用领域

• 光通信系统
• 光电检测
• 精密测量
• 光谱分析
• 科研实验
• 工业自动化

订货信息

产品型号：PDA50B2

品牌：Thorlabs（美国）

高飞激光作为专业的光电产品供应商，提供Thorlabs全系列产品的采购服务。关于具体价格和货期，请联系我们的销售人员。

销售热线：15927220467  |  邮箱：859818709@qq.com

常见问题

Q: PDA50B2的响应波长范围是多少？

A: 具体响应波长范围请参考上方技术规格表，不同型号参数有所差异。

Q: 是否提供技术支持和选型指导？

A: 我们提供专业的技术咨询和选型指导，如有任何疑问，欢迎联系我们的技术团队。

Q: 产品的货期是多久？

A: 现货产品通常1-3个工作日发货，期货产品请联系销售人员确认具体货期。

Q: 产品是否为原装正品？

A: 所有产品均为Thorlabs原厂正品，享受厂家标准质保服务，请放心购买。
