描述

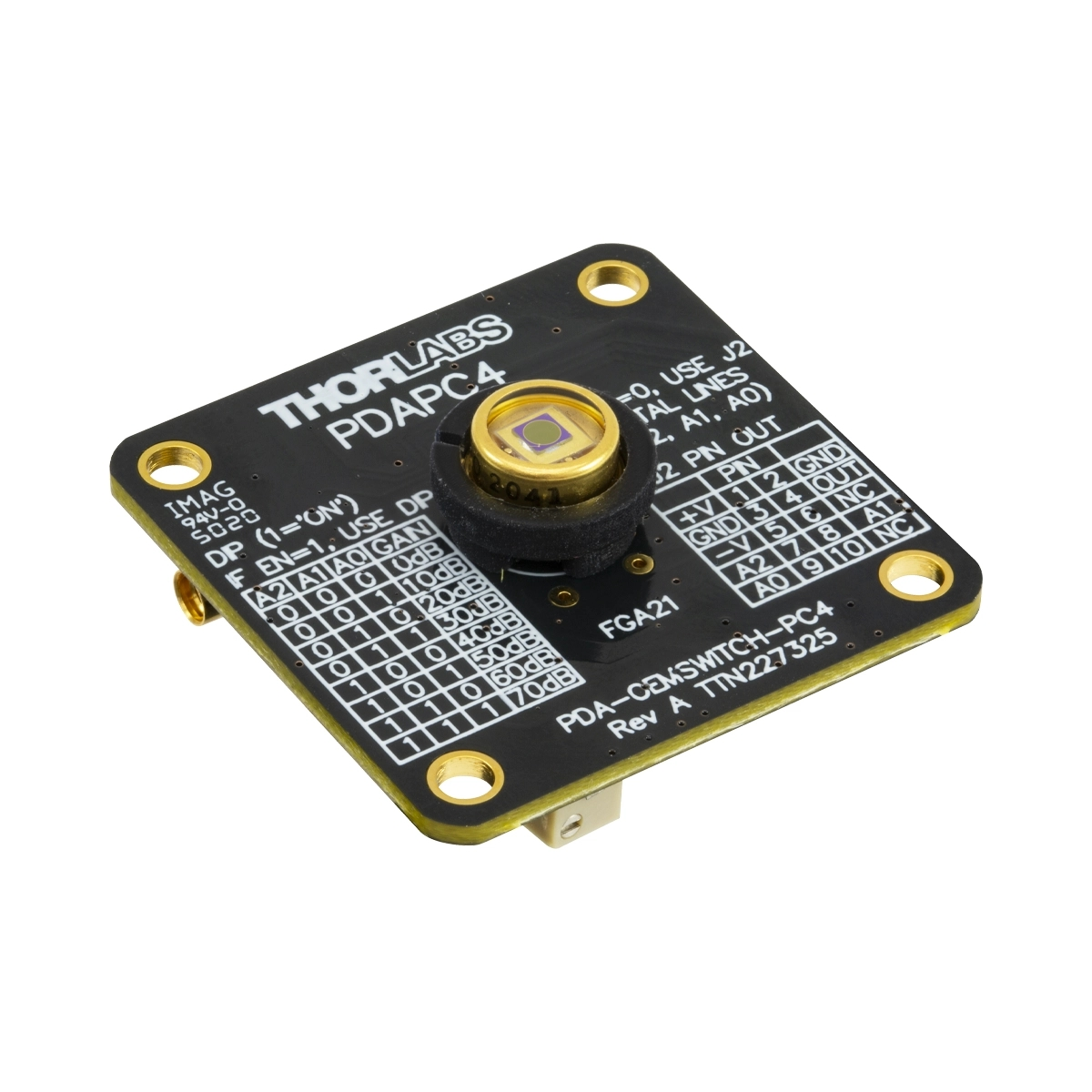

Thorlabs PDAPC4是一款专为近红外应用设计的自由空间型铟镓砷光电探测器。其波长覆盖800至1700nm，具备11MHz带宽与八档可调增益。产品内置低噪声跨阻放大器，兼容30mm笼式系统，是光纤通信、光谱分析及精密测量的理想选择。

产品概述

我们提供一系列铟镓砷(InGaAs)自由空间型带放大的光电探测器，对远至1700 nm的近红外光灵敏；一种波长扩展型的铟镓砷自由空间带放大光电探测器，对近红外至2600 nm的波长敏感。这些带放大的光电探测器内置低噪声跨阻放大器(TIA)，且有固定增益或带八种增益设置的可调增益。增益可以通过电路板上的接头引脚调节或通过四个DIP开关手动调节。可调增益型号提供11 – 13 MHz的最大带宽，而固定增益型号提供150 MHz的更高带宽。

这些光电探测器可驱动的负载范围从50 Ω到Hi-Z，并可通过印刷电路板(PCB)背面的跳线或MMCX接头读取输出。每块探测器的PCB板都具有四个Ø3.2 mm (0.12英寸)通孔，其间距为30 mm，兼容我们的30 mm笼式系统、我们的FPM1固定光束采样镜和探测器安装座或安装在自定的外壳和设备中。

电源±12 V的线性电源在下方单独出售，支持100、120和230 VAC输入电压。将电源连接到电源电压之前，请确保电源模块上的线性电压开关已经设定在正确的电压范围。请始终使用电源上的开关来给电源通电。建议装置不要热插拔。

核心特性

• 提供两种固定增益的型号，用于NIR：
• PDAPC6: 800到1700 nm
• PDAPC7: 900到2600 nm
• 提供两种可调增益的型号，用于NIR：PDAPC4：800到1700 nmPDAPC3：900到1700 nm
• PDAPC4：800到1700 nm
• PDAPC3：900到1700 nm
• 低噪声放大，固定或可调增益
• 50 Ω负载阻抗
• 自由空间光学输入
• 通过电路板排针引脚和MMCX母接头输出

技术规格

产品型号	波长范围	带宽	Noise Equivalent Power (NEP)
固定增益型号
PDAPC6	800 – 1700 nm	DC – 150 MHz	12.6 pW/Hz1/2
PDAPC7	900 – 2600 nm	DC – 25 MHz	10.1 pW/Hz1/2
可切换增益型号
PDAPC4a	800 – 1700 nm	DC – 11 MHz	1.95 – 61.0 pW/Hz1/2
PDAPC3a	900 – 1700 nm	DC – 13 MHz	1.91 – 46.0 pW/Hz1/2

应用领域

• 光纤通信系统
• 光网络监测
• 光谱分析
• 精密测量
• 激光功率检测
• 科研实验

订货信息

产品型号：PDAPC4

品牌：Thorlabs（美国）

高飞激光作为专业的光电产品供应商，提供Thorlabs全系列产品的采购服务。关于具体价格和货期，请联系我们的销售人员。

销售热线：15927220467  |  邮箱：859818709@qq.com

常见问题

Q: PDAPC4的响应波长范围是多少？

A: 具体响应波长范围请参考上方技术规格表，不同型号参数有所差异。

Q: 是否提供技术支持和选型指导？

A: 我们提供专业的技术咨询和选型指导，如有任何疑问，欢迎联系我们的技术团队。

Q: 产品的货期是多久？

A: 现货产品通常1-3个工作日发货，期货产品请联系销售人员确认具体货期。

Q: 产品是否为原装正品？

A: 所有产品均为Thorlabs原厂正品，享受厂家标准质保服务，请放心购买。
