Description

产品概述

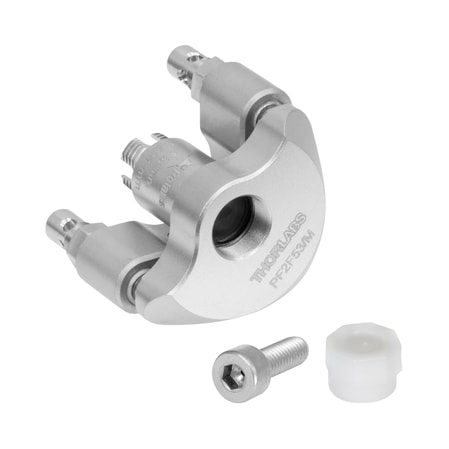

Thorlabs PF2F53/M 是Polaris®系列运动学固定焦距光纤准直器，对准波长532 nm，配备FC/PC接头（3个2.2 mm宽键槽）。该产品将固定焦距准直器的高质量光束输出与Polaris®安装座的卓越机械稳定性完美结合，采用热处理不锈钢和硬化不锈钢球接触+蓝宝石座设计，经16°C温度循环测试后光束偏移≤2 μrad，是要求严格长期对准稳定性的光纤准直应用的首选方案。

产品特点

• 超稳定Polaris®机械设计：采用热处理不锈钢材料（低热膨胀系数），硬化不锈钢球接触配蓝宝石座，匹配的驱动器/本体对提供平滑运动学调节。经16°C温度循环测试，光束偏移≤2 μrad，确保长期对准稳定性。
• 高精度运动学调节：使用5/64英寸（2.0 mm）六角扳手调节，调节螺距3/16″-130匹配驱动器/本体对，逐点机械分辨率5 μrad（典型值），可达2 μrad，机械角度范围±5°，满足精密准直需求。
• 工厂预对准，衍射极限性能：每个准直器在工厂预对准至532 nm波长，输出光束直径2.1 mm，全角发散角0.02°，数值孔径0.25，焦距10.90 mm，实现衍射极限准直性能。
• 真空兼容与洁净室适用：钝化不锈钢表面，适用于真空环境（10⁻⁹ Torr@25°C经烘烤；10⁻⁵ Torr@25°C未烘烤）。使用DuPont Krytox® LVP高真空脂和EPO-TEK® 353ND环氧树脂，满足NASA ASTM E595低放气标准和Telcordia GR-1221要求。
• M4 × 0.7公制螺纹安装孔，灵活安装：配备两个互成90°的M4 × 0.7螺纹孔，支持立柱安装。还有两个Ø2 mm DIN 7-m6定位销孔，确保安装位置精确复现，适合需要反复拆装保持对准的应用场景。

详细规格参数

准直器参数
产品型号	PF2F53/M
对准波长	532 nm
透镜AR镀膜	Ravg < 0.5%, 350 – 700 nm
输出光束直径	2.1 mm
全角发散角	0.02°
数值孔径	0.25
焦距（对准波长计算）	10.90 mm
接头类型	FC/PC，3个2.2 mm宽键槽
安装座参数
调节驱动	5/64英寸（2.0 mm）六角，Ø0.07英寸（Ø1.8 mm）侧调孔
调节螺距	3/16″-130匹配驱动器/本体对
逐点机械分辨率	5 μrad（典型值），2 μrad（可达）
每圈分辨率	~11 mrad/rev
机械角度范围（标称）	±5°
热循环后光束偏移	≤2.0 μrad
安装方式	两个M4 × 0.7螺纹孔，互成90°
定位销孔	两个Ø2 mm DIN 7-m6定位销孔
真空兼容性	10⁻⁹ Torr@25°C（烘烤）；10⁻⁵ Torr@25°C（未烘烤）
工作温度范围	-30°C 至 +200°C

技术说明

Polaris®固定焦距准直器在工厂将对准波长为532 nm的非球面透镜与FC/PC光纤端面精确对准，实现衍射极限准直。非球面透镜双面镀有AR增透膜（Ravg < 0.5%, 350 – 700 nm），最小化表面反射。器件也可在AR镀膜范围内的其他波长使用，但准直性能会下降。建议配合Thorlabs AR镀膜单模光纤跳线使用以获得最佳性能。安装时建议使用附带帽螺钉，避免其他螺钉接触准直器本体。

典型应用

• 超高稳定性光纤耦合系统——对温度漂移敏感的精密测量和干涉实验中，需要长期保持光纤准直对准
• 激光腔内光纤耦合——真空兼容设计可直接用于激光腔内，低放气标准确保腔体洁净度
• 量子光学实验——原子捕获、冷原子物理等需要极端稳定光路的研究平台
• 光纤通信发射/接收端准直——电信波段光信号的精确准直与耦合
• OEM集成系统——需要反复拆装但保持精确对准的工业级光路系统

选型建议

选择PF2F系列时，首先确认工作波长与对准波长的匹配度。532/633 nm版本AR镀膜覆盖350-700 nm，780/850 nm版本覆盖650-1050 nm。英制安装孔（8-32）选择无后缀型号，公制安装孔（M4×0.7）选择/M后缀型号。若需可调焦距而非固定焦距，请考虑Thorlabs FiberPort系列。对于非真空/非超稳应用，标准固定焦距准直器（F220/F240系列）性价比更高。

同系列对比

型号	对准波长	光束直径	发散角	AR镀膜范围	安装孔
PF2F53	532 nm	2.1 mm	0.02°	350-700 nm	8-32
PF2F53/M	532 nm	2.1 mm	0.02°	350-700 nm	M4×0.7
PF2F63	633 nm	2.41 mm	0.022°	350-700 nm	8-32
PF2F63/M	633 nm	2.41 mm	0.022°	350-700 nm	M4×0.7
PF2F78	780 nm	2.41 mm	0.026°	650-1050 nm	8-32
PF2F78/M	780 nm	2.41 mm	0.026°	650-1050 nm	M4×0.7
PF2F85	850 nm	2.41 mm	0.03°	650-1050 nm	8-32
PF2F85/M	850 nm	2.41 mm	0.03°	650-1050 nm	M4×0.7
