产品概述

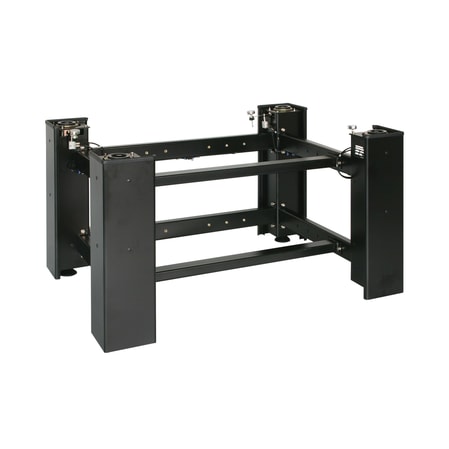

Thorlabs PFA51508 是一款主动隔振光学面包板支撑框架，提供最高级别的振动隔离性能。该框架高度为 700 mm（27.5″），适配 750 mm × 1200 mm 尺寸的面包板，采用主动自调平隔振器，垂直共振频率<1.6 Hz，水平共振频率<1.2 Hz。主动隔振系统通过实时检测和补偿地面振动，适合对振动极为敏感的精密实验，特别适用于负载频繁变化或周围环境振动较大的应用场景。全钢结构，承载能力达700 kg。

产品特点

• 🔇 顶级隔振性能
  主动隔振器的垂直共振频率<1.6 Hz，水平共振频率<1.2 Hz，远低于被动隔振系统的3.5 Hz。低共振频率意味着在更宽的频率范围内提供有效隔振，特别适合对极低频振动敏感的精密测量应用，如原子力显微镜和激光干涉仪。
• ⚖️ 主动自调平
  内置主动自调平系统，当负载发生变化时自动调整隔振器状态以维持面包板水平。自调平重复精度达±250 µm，线性行程±10 mm（800 mm版本）或±6 mm（700 mm版本），确保实验平台始终处于最佳水平状态。
• 🔄 实时振动补偿
  主动隔振器通过传感器实时检测地面振动，并产生反向力进行主动补偿。与被动隔振不同，主动系统对环境振动的响应更快、衰减更彻底，特别适合周围环境振动较大（如靠近道路或重型设备）的实验场所。
• 💪 超大承载能力
  承载能力达700 kg（6.865 kN），可支撑大尺寸面包板及其上方安装的复杂光学系统。高承载能力结合主动自调平，即使在不同实验配置间切换时也能快速恢复平台水平，减少重新调平的时间。
• 🔧 全钢坚固结构
  全钢焊接框架确保结构刚性和长期稳定性。框架配备可调支脚补偿地面不平度，可选配PWA061脚轮套件和PWA120配件适配器，扩展实验台功能。
• 🌐 完整的面包板兼容性
  适配Thorlabs全系列蜂窝面包板，包括60 mm厚Nexus系列、110 mm厚Nexus系列、58 mm厚本质阻尼型及铝制面包板，覆盖从小型到大型的各种实验平台尺寸需求。

详细规格参数

参数项	规格
产品型号	PFA51508
框架高度	700 mm（27.5″）
适配面包板尺寸	750 mm × 1200 mm
隔振方式	主动隔振（Active Isolation）
垂直共振频率	< 1.6 Hz
水平共振频率	< 1.2 Hz
线性行程	±6 mm
自调平重复精度	±250 µm
最大承载能力	700 kg（6.865 kN）
框架结构	全钢焊接
可选脚轮	PWA061
配件适配器	PWA120
RoHS合规	是

技术说明

Thorlabs主动隔振框架采用压电加速度传感器检测振动信号，通过控制电路驱动执行器产生反相力来抵消振动。相比被动隔振系统，主动隔振在低频段（1-10 Hz）的隔振效果显著更优，这正是大多数建筑地面振动的主要频段。主动系统的自调平功能消除了负载变化导致的平台倾斜问题，使实验系统能够在不同配置间快速切换而无需手动重新调平。系统需连接电源供电，操作通过控制面板进行。

典型应用

• 原子力显微镜（AFM）隔振平台
• 激光干涉仪精密测量系统
• 量子光学实验平台
• 高分辨率共聚焦显微镜
• 纳米加工与检测系统

选型建议

PFA主动隔振框架是隔振等级最高的选择，适合对振动极为敏感的精密实验。如果实验对振动隔离要求中等且预算有限，PFP被动隔振框架（共振频率3.5 Hz）是性价比更优的选择。如果当前无需隔振，PFR刚性框架是最经济的方案，且可后期升级为被动隔振。选择时还需确认面包板尺寸与框架适配规格一致。

同系列对比

型号	适配面包板	框架高度	隔振方式	共振频率
PFA51509	750×750 mm	700 mm	主动隔振	<1.6 Hz
PFA51505	750×900 mm	700 mm	主动隔振	<1.6 Hz
PFA51508	750×1200 mm	700 mm	主动隔振	<1.6 Hz
PFA51507	900×1200 mm	700 mm	主动隔振	<1.6 Hz
PFA51502	900×1500 mm	700 mm	主动隔振	<1.6 Hz
PFA51504	1200×1500 mm	700 mm	主动隔振	<1.6 Hz
