产品概述

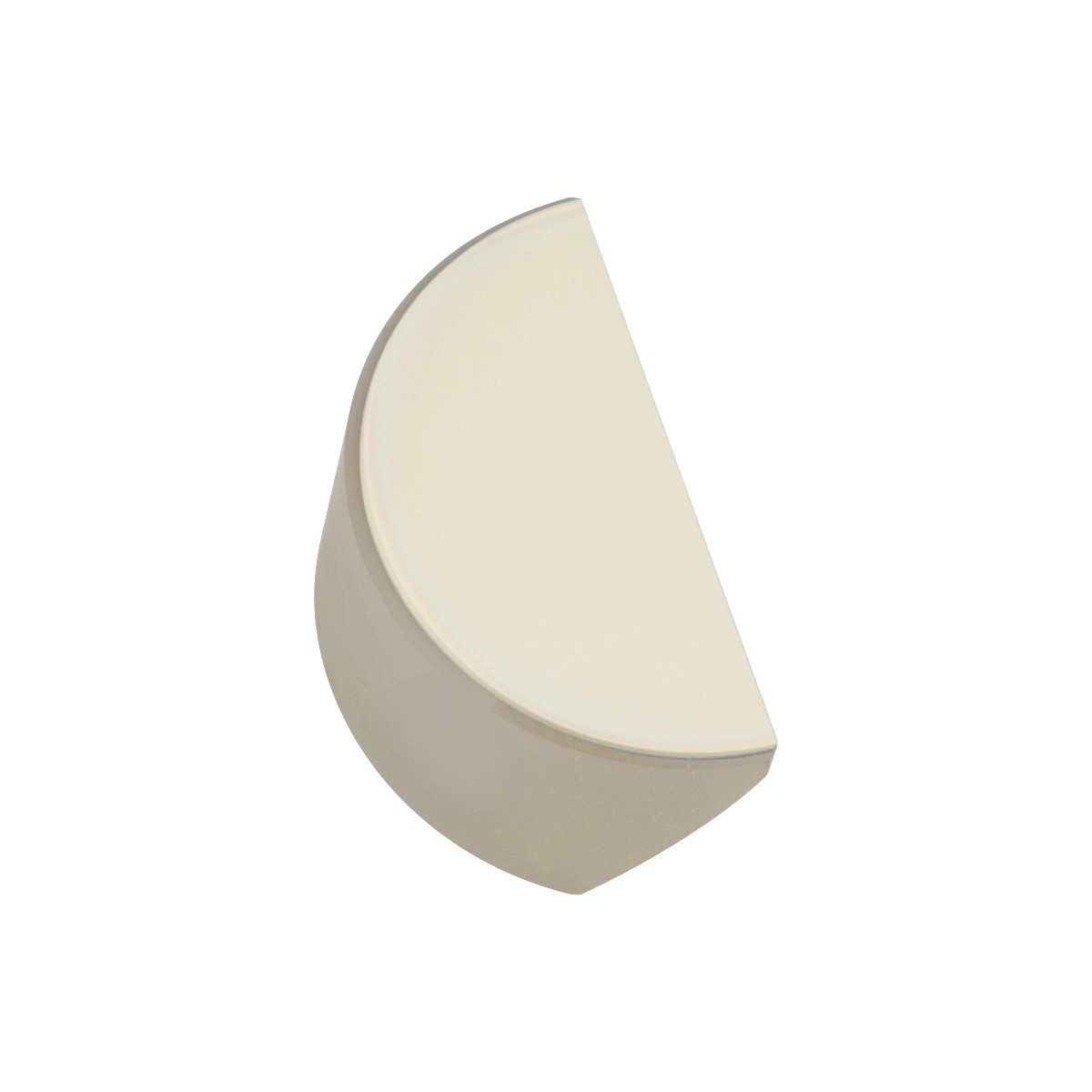

PFD05-03-AG是Thorlabs生产的Ø12.7 mm（Ø1/2″） 超快增强银 D形反射镜。D形反射镜的独特半圆形设计可分离紧密排列的平行光束，在光束拾取（Pick-off）和分束场景中不可替代。该反射镜镀有超快增强银镀膜，适用波段750 – 1000 nm，Rs > 99.0%，Rp > 98.5%（750 – 1000 nm，45° AOI）。采用熔融硅基底，面型精度λ/10 @ 632.8 nm，40-20 划痕-麻点。
产品特点
- 超快增强银镀膜，覆盖750 – 1000 nm：超快增强银镀膜专为飞秒Ti:蓝宝石激光器基频波段（750-1000 nm）设计。采用银镀膜加介质增强膜的组合，在45°入射角下提供s偏振>99%、p偏振>98.5%的绝对反射率，同时基本保留了金属镀膜固有的低群延迟色散（GDD）特性。|GD。表面覆盖介质增强膜，确保镀膜长期稳定性和耐久性。
- 高反射率表现：Rs > 99.0%，Rp > 98.5%（750 – 1000 nm，45° AOI）。在45°入射角下s偏振和p偏振反射率均超过98.5%，是超快激光波段的顶尖选择。
- 熔融硅（Fused Silica）基底：熔融硅具有优异的紫外透过率（185 nm – 2.1 µm）和极低的热膨胀系数（0.55 × 10⁻⁶/°C），化学稳定性好，耐激光损伤能力强，是高品质反射镜的标准基底材料。
- 激光损伤阈值：脉冲激光：2.5 J/cm²（1542 nm，10 ns，10 Hz，Ø0.181 mm）；连续激光：350 W/cm（1540 nm，Ø1.030 mm）。超快增强银的损伤阈值达2.5 J/cm²（纳秒脉冲），兼顾高反射率和耐久性。
- 面型精度与表面质量：前表面面型精度λ/10 @ 632.8 nm，表面质量40-20 划痕-麻点。D形反射镜的平边设计便于精确定位和安装。后表面为细磨处理，减少背向反射干扰。
- 适用场景与安装：D形反射镜特别适用于光束拾取（Pick-off）应用，可在紧密排列的光束中选取特定光束而不干扰相邻光束。也可用于需要反射镜边缘精确定位的光路设计。兼容KM05DR/KM05FL D形镜调节架。
镀膜技术说明
超快增强银镀膜专为飞秒Ti:蓝宝石激光器基频波段（750-1000 nm）设计。采用银镀膜加介质增强膜的组合，在45°入射角下提供s偏振>99%、p偏振>98.5%的绝对反射率，同时基本保留了金属镀膜固有的低群延迟色散（GDD）特性。|GDD|对s偏振光<20 fs²，对p偏振光<30 fs²，是超快激光系统的首选反射镜镀膜。镀膜表面覆盖介质增强膜，可有效防止金属膜层氧化和损伤，延长使用寿命，同时便于日常清洁维护。金属镀膜反射镜对入射角变化相对不敏感，适合各种角度的光路设计。但超快增强银镀膜指定用于45°入射角，在其他入射角下性能可能有所不同。
典型应用领域
- 飞秒Ti:蓝宝石激光振荡器
- 超快激光放大器系统
- 泵浦-探测实验光路
- 频率分辨光学门（FROG）
- 超快光谱学测量系统
同系列Ø1/2″ D形反射镜对比
| 型号 | 镀膜 | 波长范围 | Rs (45°) | Rp (45°) |
|---|---|---|---|---|
| PFD05-03-AG | 超快增强银 | 750-1000 nm | >99.0% | >98.5% |
| PFD05-03-F01 | UV增强铝 | 250-450 nm | >90% | >85% |
| PFD05-03-M01 | 保护金 | 800 nm-20 μm | >97% | >97% |
| PFD05-03-M02 | MIR增强金 | 2-20 μm | >98% | >98% |
| PFD05-03-P01 | 保护银 | 450 nm-20 μm | >98% | >97.5% |
常见问题（FAQ）
Q: D形反射镜与圆形反射镜相比有什么优势？
A: D形反射镜的半圆形设计可在紧密排列的光路中实现光束拾取或分束，无需额外空间，特别适合空间受限的多光束并行系统。
Q: 不同镀膜如何选择？
A: UV波段(250-450nm)选增强铝；可见近红外(450nm-2μm)选保护银；红外(800nm-20μm)选保护金；超快激光(750-1000nm)选增强银；中红外(2-20μm)选MIR增强金。
