产品概述

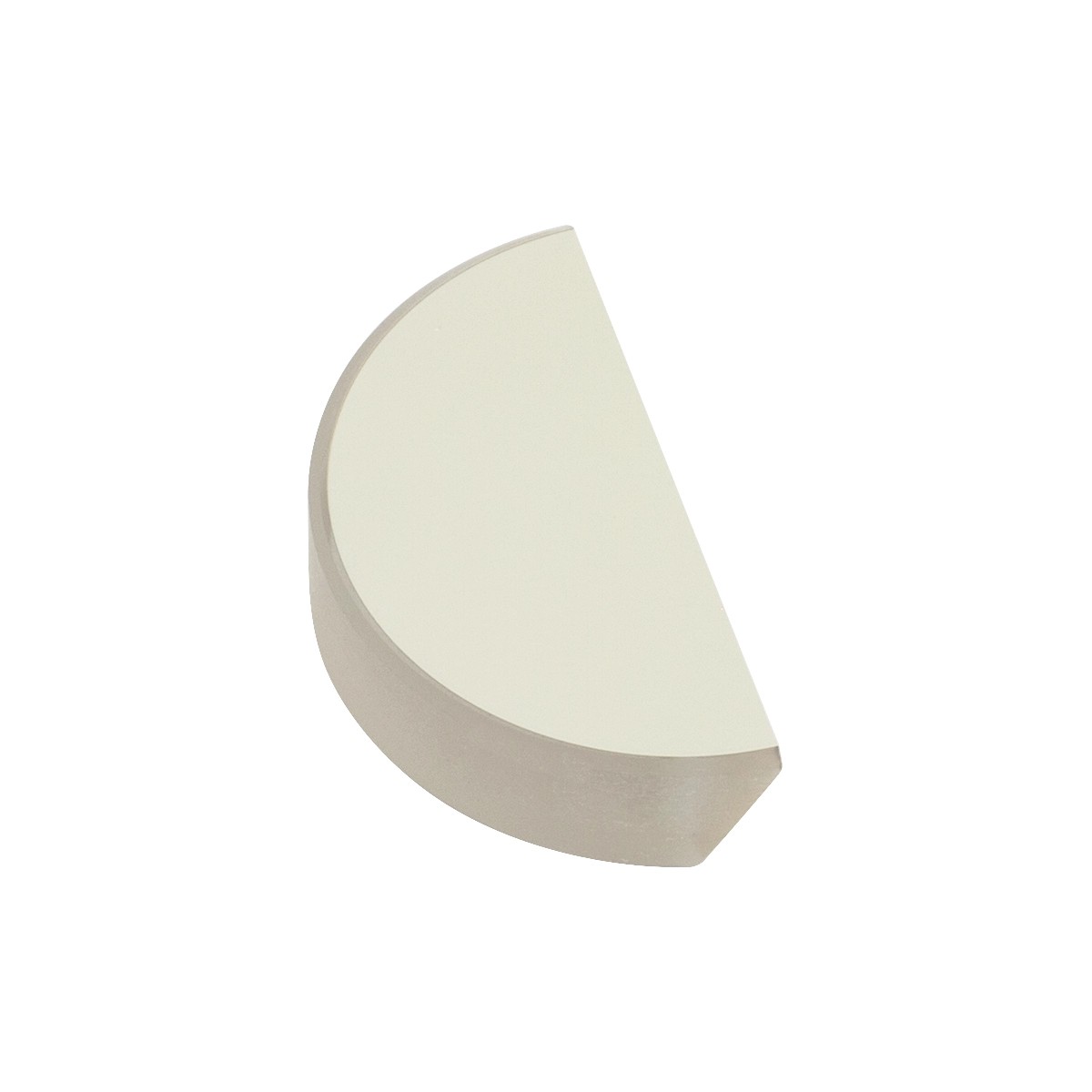

PFD10-03-AG是Thorlabs生产的Ø25.4 mm（Ø1″） 超快增强银 D形反射镜。D形反射镜的独特半圆形设计可分离紧密排列的平行光束，在光束拾取（Pick-off）和分束场景中不可替代。该反射镜镀有超快增强银镀膜，适用波段750 – 1000 nm，Rs > 99.0%，Rp > 98.5%（750 – 1000 nm，45° AOI）。采用熔融硅基底，面型精度λ/10 @ 632.8 nm，40-20 划痕-麻点。
产品特点
- 超快增强银镀膜，覆盖750 – 1000 nm：超快增强银镀膜专为飞秒Ti:蓝宝石激光器基频波段（750-1000 nm）设计。采用银镀膜加介质增强膜的组合，在45°入射角下提供s偏振>99%、p偏振>98.5%的绝对反射率，同时基本保留了金属镀膜固有的低群延迟色散（GDD）特性。|GD。表面覆盖介质增强膜，确保镀膜长期稳定性和耐久性。
- 高反射率表现：Rs > 99.0%，Rp > 98.5%（750 – 1000 nm，45° AOI）。在45°入射角下s偏振和p偏振反射率均超过98.5%，是超快激光波段的顶尖选择。
- 熔融硅（Fused Silica）基底：熔融硅具有优异的紫外透过率（185 nm – 2.1 µm）和极低的热膨胀系数（0.55 × 10⁻⁶/°C），化学稳定性好，耐激光损伤能力强，是高品质反射镜的标准基底材料。
- 激光损伤阈值：脉冲激光：2.5 J/cm²（1542 nm，10 ns，10 Hz，Ø0.181 mm）；连续激光：350 W/cm（1540 nm，Ø1.030 mm）。超快增强银的损伤阈值达2.5 J/cm²（纳秒脉冲），兼顾高反射率和耐久性。
- 面型精度与表面质量：前表面面型精度λ/10 @ 632.8 nm，表面质量40-20 划痕-麻点。D形反射镜的平边设计便于精确定位和安装。后表面为细磨处理，减少背向反射干扰。
- 适用场景与安装：D形反射镜特别适用于光束拾取（Pick-off）应用，可在紧密排列的光束中选取特定光束而不干扰相邻光束。也可用于需要反射镜边缘精确定位的光路设计。兼容KM100DR/KM100FL D形镜调节架。
详细规格参数
| 参数 | 规格 |
|---|---|
| 直径 | Ø25.4 mm（Ø1″） |
| 形状 | D形（半圆形） |
| 镀膜类型 | 超快增强银（Ultrafast-Enhanced Silver） |
| 适用波段 | 750 – 1000 nm |
| 平均反射率 | Rs > 99.0%，Rp > 98.5%（750 – 1000 nm，45° AOI） |
| 基底材质 | 熔融硅（Fused Silica） |
| 厚度 | 6.0 mm ± 0.2 mm |
| 面型精度 | λ/10 @ 632.8 nm |
| 表面质量 | 40-20 划痕-麻点 |
| 通光孔径 | >80% 直径 |
| 平行度 | <5 arcmin |
| 后表面 | 细磨（Fine Ground） |
| 脉冲激光损伤阈值 | 2.5 J/cm²（1542 nm，10 ns，10 Hz，Ø0.181 mm） |
| 连续激光损伤阈值 | 350 W/cm（1540 nm，Ø1.030 mm） |
| 群延迟色散（GDD） | S偏振：|GDD| < 20 fs²；P偏振：|GDD| < 30 fs²（45° AOI） |
| 型号 | PFD10-03-AG |
镀膜技术说明
超快增强银镀膜专为飞秒Ti:蓝宝石激光器基频波段（750-1000 nm）设计。采用银镀膜加介质增强膜的组合，在45°入射角下提供s偏振>99%、p偏振>98.5%的绝对反射率，同时基本保留了金属镀膜固有的低群延迟色散（GDD）特性。|GDD|对s偏振光<20 fs²，对p偏振光<30 fs²，是超快激光系统的首选反射镜镀膜。镀膜表面覆盖介质增强膜，可有效防止金属膜层氧化和损伤，延长使用寿命，同时便于日常清洁维护。金属镀膜反射镜对入射角变化相对不敏感，适合各种角度的光路设计。但超快增强银镀膜指定用于45°入射角，在其他入射角下性能可能有所不同。
典型应用领域
- 飞秒Ti:蓝宝石激光振荡器
- 超快激光放大器系统
- 泵浦-探测实验光路
- 频率分辨光学门（FROG）
- 超快光谱学测量系统
选型建议
选择反射镜镀膜时，应根据工作波长和具体应用需求综合考虑：
- 紫外波段（250-450 nm）：优先选择UV增强铝（-F01），该波段反射率最高；保护铝（-G01）也可覆盖但反射率略低
- 可见-近红外波段（450-2000 nm）：保护银（-P01）是最佳选择，反射率高达97.5%以上，是所有金属镀膜中反射率最高的
- 超快激光（750-1000 nm）：超快增强银（-AG）专为飞秒Ti:蓝宝石激光设计，兼具高反射率（>98.5%）和超低GDD（<20 fs²）
- 红外波段（800 nm-20 µm）：保护金（-M01）提供最平坦的红外反射率；若需更高反射率可选无保护金（-M03），但需注意操作保护
- 中红外波段（2-20 µm）：中红外增强金（-M02）在2 µm以上反射率最高（>98%），适合CO₂激光和中红外OPO系统
- 宽带通用（450 nm-20 µm）：保护银（-P01）覆盖范围最广且反射率最高，保护铝（-G01）更经济且在高湿环境更稳定
基底选择方面，对于高功率激光系统或温度敏感应用，推荐微晶玻璃®（Zerodur®）基底的PF0511/PF1011/PF2011系列，其超低热膨胀系数可有效抑制热致光束漂移。常规应用选择熔融硅基底即可满足需求。
同系列对比
| 型号 | 镀膜类型 | 适用波段 | 平均反射率 | 特点 |
|---|---|---|---|---|
| PFD10-03-AG（本产品） | 超快增强银 | 750 – 1000 nm | Rs > 99%, Rp > 98.5% | 超低群延迟色散（GDD 98.5%，专为… |
| PFD10-03-F01 | UV增强铝 | 250 – 450 nm | Ravg > 90% | 紫外波段高反射率，性价比优异，适合UV激光系统和荧光激发等应用场景… |
| PFD10-03-M01 | 保护金 | 800 nm – 20 µm | Ravg > 96% (800nm-20µm) | 红外波段最平坦的反射率曲线，损伤阈值高（2 J/cm²脉冲），易于清洁和维护… |
| PFD10-03-M02 | 中红外增强金 | 2 – 20 µm | Ravg > 98% (2-20µm) | 中红外波段反射率最高的金属镀膜（>98%），减少多反射面累积损耗，专为2-20µ… |
| PFD10-03-P01 | 保护银 | 450 nm – 20 µm | Ravg > 97.5% (450nm-2µm), > 96% (2-20µm) | 可见-近红外波段反射率最高的金属镀膜，宽带特性优异，适用于飞秒激光系统… |
