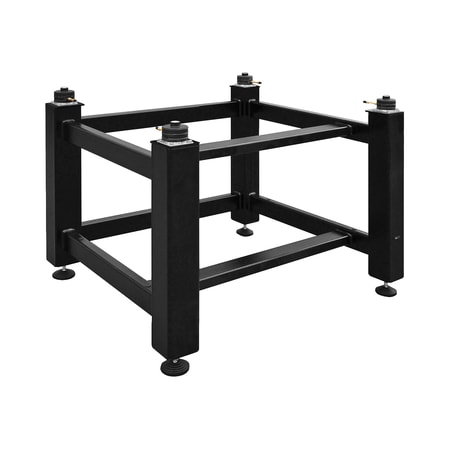

Thorlabs索雷博 PFH90150-7700 mm (27.6″) Heavy-Duty Passive Frame, 900×1500 mm (3’x5′)

描述

概述

被动支撑框架，700 mm(27.6英寸)，重载型，900 x 1500 mm(3英尺 x 5英尺)。本型号属于 被动隔振面包板支撑框架，被动隔振（压缩空气）。

该系列为压缩空气被动隔振系统，垂直共振频率约 3.5 Hz，可有效隔离中高频地面振动，适合多数光子系统实验。

技术参数

项目	参数
货号（SKU）	PFH90150-7
产品类别	被动隔振面包板支撑框架
规格说明	被动支撑框架，700 mm(27.6英寸)，重载型，900 x 1500 mm(3英尺 x 5英尺)
隔振/类型	被动隔振（压缩空气）
品牌	Thorlabs（索雷博）

参数来源：Thorlabs 官方产品资料（中国站），供选型参考；如与实物或最新官方资料不符，以 Thorlabs 官方最新数据为准。

产品特点

• 基于压缩空气的被动隔振，垂直共振频率约 3.5 Hz
• 10 Hz 处垂直振动传递率约 −16 dB，有效隔离中高频地面振动
• 性价比高，适合多数光子系统实验与一般噪声环境
• 需外接压缩空气源，充气后自动调平

常见问题（FAQ）

被动隔振支撑框架的隔振原理是什么？

被动隔振系统以压缩空气为弹性介质，形成低刚度空气弹簧，降低系统固有频率（垂直共振频率约 3.5 Hz），使外界振动在传到面包板前被大幅衰减。

被动隔振能达到什么隔振效果？

官方数据显示，被动隔振系统垂直共振频率约 3.5 Hz，10 Hz 处垂直振动传递率约 −16 dB，可有效隔离中高频地面振动，适合多数光子系统实验。

被动隔振和主动隔振怎么选？

若实验对振动较敏感或环境噪声较大，建议选主动隔振（共振频率更低、10 Hz 处传递率约 −34 dB）；一般实验与预算有限时，被动隔振即可满足需求。

需要外接气源吗？安装后会自动调平吗？

被动隔振系统需外接压缩空气源，充气后可自动调平并保持水平；安装时应确保气源洁净、压力稳定。

支持哪些面包板尺寸和负载？

具体可选尺寸、负载能力与高度随型号不同，请提供面包板尺寸与负载，由高飞激光工程师协助选型。

支持文件与资料下载

以下文件来自 Thorlabs 官方发布，可直接下载用于选型、设计与安装参考：

资料类型	文件名	下载	来源
说明书（Manual，PDF）	25092-d02.pdf	25092-d02.pdf	本站
外形图纸（CAD PDF）	25102-e0w.pdf	25102-e0w.pdf	官方
二维图纸（DXF）	25102-e0w.dxf	25102-e0w.dxf	官方
三维模型（STEP）	25102-e0w.step	25102-e0w.step	官方
三维模型（SolidWorks）	25102-e0w.sldprt	25102-e0w.sldprt	官方
三维模型（eDrawing / 3D）	25102-e0w.html	25102-e0w.html	官方

⬇ 下载 PFH90150-7 全部支持文件（官方打包 ZIP）

资料版权归 Thorlabs 所有，仅供选型与配套使用；如需中文版资料或选型协助，可联系高飞激光工程师。

免责声明

本页面产品参数与说明整理自 Thorlabs 官方公开资料，仅供选型参考。实际参数、库存、货期与价格以 Thorlabs 官方及高飞激光最终确认为准。如需精确选型或定制，请联系高飞激光工程师。
