Description

产品概述

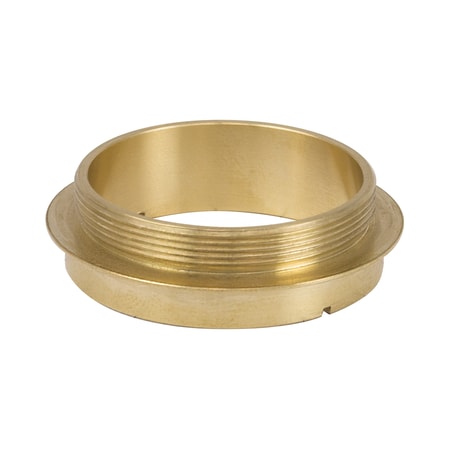

Thorlabs PFMA01 是一款专为PFM450E压电物镜扫描器设计的显微镜适配器，采用M32 × 0.75 外螺纹（External）接口。该适配器是安装压电物镜扫描器的必要组件——扫描器需要独立的一个显微镜适配器和一个物镜适配器才能完成安装。M32 × 0.75外螺纹，安装于显微镜物镜转换器。适配器采用黄铜材质精密加工，配合柔性夹紧机构，实现物镜的快速更换和稳定固定，是高分辨率显微成像系统中不可或缺的连接件。

产品特点

• 🔗 精密螺纹接口
  采用M32 × 0.75标准螺纹接口，确保与显微镜物镜转换器或物镜的精确螺纹配合。螺纹加工精度高，配合紧密，消除机械间隙，保证安装后的稳定性和重复定位精度。
• 🔩 柔性夹紧机构
  配合扫描器的柔性夹紧机构，使用5/64″（2 mm）内六角扳手即可快速锁紧或松开。这种设计允许在不拆卸扫描器主体的情况下快速更换物镜，大大提高了实验效率，特别适合需要频繁切换物镜的应用场景。
• 🔧 黄铜精密加工
  采用优质黄铜材料精密加工，兼具良好的机械强度和耐腐蚀性。黄铜材质的适度弹性可保护螺纹免受过紧锁紧的损伤，同时提供足够的夹持力确保物镜稳定不松动。
• ⚡ 模块化设计理念
  显微镜适配器和物镜适配器独立设计，使物镜可从扫描器上单独移除而不需要断开整个组装。这种模块化设计简化了维护流程，减少了因更换物镜导致的重新对准需求，为用户提供最大的操作灵活性。
• 🌐 广泛兼容性
  覆盖M32×0.75、M27×0.75、M25×0.75、RMS、SM1、M26×0.706、W26×0.706等主流物镜螺纹标准，兼容Thorlabs Bergamo® III多光子显微镜、Cerna®显微平台及第三方显微镜，满足绝大多数显微镜系统的集成需求。

详细规格参数

参数项	规格
产品型号	PFMA01
适配器类型	显微镜适配器
螺纹规格	M32 × 0.75
螺纹方向	外螺纹（External）
适用设备	PFM450E压电物镜扫描器
材质	黄铜
安装工具	5/64″（2 mm）内六角扳手（随扫描器附赠）
包装重量	约0.03 kg
RoHS合规	是

技术说明

PFM450E压电物镜扫描器安装需要两个适配器配合使用：一个显微镜适配器（奇数型号，外螺纹）将扫描器安装到显微镜的物镜转换器上，一个物镜适配器（偶数型号，内螺纹）将物镜连接到扫描器上。安装时先将显微镜适配器用扳手旋入显微镜物镜座，再用柔性夹紧机构锁紧；然后将物镜旋入物镜适配器，同样用柔性夹紧机构固定。确保选择与您的显微镜和物镜螺纹规格相匹配的适配器型号。

典型应用

• 多光子显微镜Z轴精确定位
• 共聚焦显微镜Z-Stack成像
• 高速自动对焦系统
• 扫描干涉测量
• 半导体晶圆检测

选型建议

选择适配器时需确认两个螺纹规格：①显微镜物镜座的螺纹类型（决定显微镜适配器型号）；②物镜的螺纹类型（决定物镜适配器型号）。常见显微镜螺纹标准：Olympus常用M32×0.75或M25×0.75，Zeiss常用M27×0.75，Nikon常用M25×0.75，RMS是通用标准。每个PFM450E扫描器必须配备一个显微镜适配器和一个物镜适配器方可使用。

同系列对比

型号	类型	螺纹规格	方向
PFMA01	显微镜适配器	M32×0.75	外螺纹
PFMA02	物镜适配器	M32×0.75	内螺纹
PFMA03	显微镜适配器	M27×0.75	外螺纹
PFMA04	物镜适配器	M27×0.75	内螺纹
PFMA05	显微镜适配器	M25×0.75	外螺纹
PFMA06	物镜适配器	M25×0.75	内螺纹
PFMA07	显微镜适配器	RMS (0.800″-36)	外螺纹
PFMA08	物镜适配器	RMS (0.800″-36)	内螺纹
PFMA09	显微镜适配器	SM1 (1.035″-40)	外螺纹
PFMA10	物镜适配器	SM1 (1.035″-40)	内螺纹
PFMA11	显微镜适配器	M26×0.706	外螺纹
PFMA12	物镜适配器	W26×0.706	内螺纹
