Description

产品概述

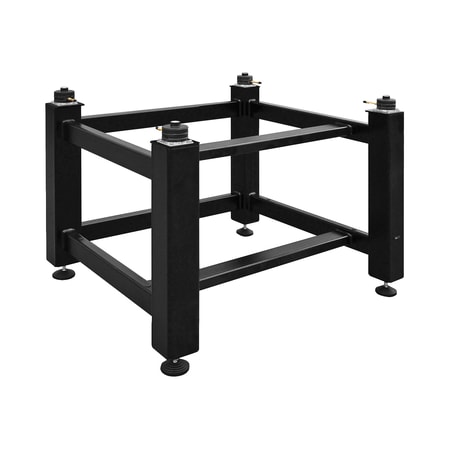

Thorlabs PFP90120_7 是一款被动隔振光学面包板支撑框架，专为需要振动隔离的光学实验而设计。该框架高度为 700 mm（27.6″），适配 900 mm × 1200 mm 尺寸的面包板，基于四个独立的气囊式被动隔振器工作，垂直共振频率低至3.5 Hz。被动隔振系统无需持续供气，使用普通气泵即可充气，是实验室环境中经济高效的隔振解决方案。全钢结构确保框架的坚固耐用，可调支脚补偿地面不平度。

产品特点

• 🔇 优异的隔振性能
  基于四个独立气囊式被动隔振器，垂直共振频率3.5 Hz，在10 Hz处传输率低至-16 dB（传输比0.15），有效衰减地面振动。被动隔振特别适合高重心仪器，提供快速振动衰减所需的稳定性和刚度。
• 💨 无需持续供气
  被动隔振系统采用静态隔振原理，通过标准Schrader气门充气后即可断开气源。无需连接空压机或持续气源，大大简化了系统安装和日常维护，降低运行成本，适合无法提供持续气源的实验室环境。
• 🔧 全钢坚固结构
  采用全钢焊接框架结构，确保长期结构稳定性和耐久性。框架腿内集成了加强型橡胶气囊，可承受高达700 kg的载荷。可调水平支脚（±15 mm行程）便于在不平整地面上精确调平。
• 🔄 灵活的负载适配
  提供标准负载版（24-260 kg）和重载版（135-700 kg），可根据实验负载选择合适规格。隔振器气压可通过Schrader气门精确调节，适应不同的负载条件，确保在各种工况下均能实现最佳隔振效果。
• 🔗 丰富的配件生态
  兼容PWA061脚轮套件方便移动，通过PWA120适配器可连接ScienceDesk™配件（显示器臂、搁板等），还可选配PWA100/PWA110下层搁板扩展存储空间。模块化配件生态让实验台功能可按需扩展。

详细规格参数

参数项	规格
产品型号	PFP90120_7
框架高度	700 mm（27.6″）
适配面包板尺寸	900 mm × 1200 mm
隔振方式	被动气囊式隔振
共振频率	3.5 Hz（垂直）
10 Hz传输率	-16 dB（传输比0.15）
最大承载能力	700 kg（重载版）/ 260 kg（标准版）
水平调节范围	±15 mm
气压调节	Schrader标准气门
最大气压	72 psi（496 kPa）
可选脚轮	PWA061
配件适配器	PWA120
RoHS合规	是

技术说明

被动隔振器由钢制支腿顶部的圆柱形加强型橡胶气囊组成。充气后，面包板由气囊内的空气压力支撑，气压可根据负载变化进行调节。隔振器的共振频率为3.5 Hz，共振处传输率约24 dB。当外部振动频率高于共振频率时，隔振器开始提供衰减，10 Hz处衰减至-16 dB，频率越高衰减效果越显著。使用时需注意避免气囊过充或欠充，应按照用户手册的指引进行气压调节以获得最佳隔振性能。

典型应用

• 精密光学干涉测量
• 原子力显微镜（AFM）隔振
• 超快激光实验系统
• 光纤传感系统平台
• 半导体工艺检测平台

选型建议

选择PFP被动隔振框架时，需根据面包板尺寸和总负载重量确定型号。标准负载版（24-260 kg）适合轻型光学系统，重载版（135-700 kg）适合重型设备。对于环境振动较严重的场合，建议升级为PFA主动隔振框架；如无需隔振，PFR刚性框架是更经济的选择。700 mm高度适合坐姿操作，700 mm版本适合空间受限环境。

同系列对比

型号	适配面包板	框架高度	隔振方式
PFP6090-8	600×900 mm	800 mm	被动隔振
PFP7590-8	750×900 mm	800 mm	被动隔振
PFP75120-8	750×1200 mm	800 mm	被动隔振
PFP90120-8	900×1200 mm	800 mm	被动隔振
