产品概述

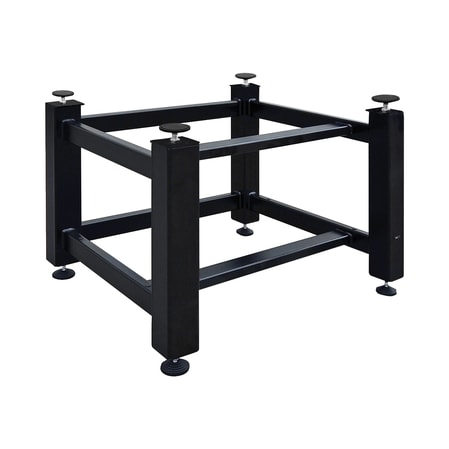

Thorlabs PFR75120 是一款高刚性非隔振光学面包板支撑框架，专为在实验室和生产环境中稳定支撑光学面包板而设计。该框架采用全钢结构，高度为 800 mm（31.5″），适配 750 mm × 1200 mm 尺寸的面包板，承载能力高达700 kg（1540 lbs）。当振动隔离不是关键需求时，该框架提供了经济高效的支撑解决方案。如后续需要隔振，可通过选购 PWA074 或 PWA075 升级套件将框架升级为被动隔振系统。框架还兼容 ScienceDesk™ 配件，如显示器支架和搁板，可通过 PWA120 适配器连接。

产品特点

• 🔧 全钢结构，坚固耐用
  采用优质全钢焊接结构，确保框架在长期使用中保持结构稳定性。整体刚性强，能有效抵抗外部扰动，为光学实验提供稳定的支撑平台，特别适用于精密光学系统的搭建与维护。
• 📐 超大承载能力
  最大承载能力达700 kg（1540 lbs），可稳定支撑各类大尺寸光学面包板及上方安装的光学元件组合。满足从简单光路到复杂多光路实验系统的大负荷需求，确保实验平台的安全可靠。
• ⚖️ 可调水平支脚
  配备可调节水平支脚，调节范围 ±15 mm（±0.6″），方便在不平整地面上精确调平。确保面包板表面水平度，这对光学对准和实验精度至关重要，特别适用于地面条件不理想的实验环境。
• 🔄 可升级为被动隔振
  支持通过选购 PWA074（标准负载24-260 kg）或 PWA075（重载135-700 kg）升级套件，将刚性框架升级为被动隔振系统。被动隔振器共振频率3.5 Hz，在10 Hz处传输率低至-16 dB，实现从刚性到隔振的灵活过渡。
• 🔗 ScienceDesk™ 生态兼容
  通过 PWA120 适配器，框架可兼容 Thorlabs ScienceDesk™ 系列配件，包括显示器支架、键盘臂、搁板等。此外，可选配 PWA061 脚轮套件，方便实验台的位置移动和布局调整，提升实验室空间利用的灵活性。
• 🎯 多尺寸覆盖
  提供从600 mm × 900 mm到1200 mm × 1500 mm的多种面包板适配尺寸，覆盖Thorlabs全系列蜂窝面包板（60 mm厚Nexus系列、110 mm厚Nexus系列、58 mm厚本质阻尼型、25/55 mm厚铝制面包板），满足不同规模实验平台的搭建需求。

详细规格参数

参数项	规格
产品型号	PFR75120
框架高度	800 mm（31.5″）
适配面包板尺寸	750 mm × 1200 mm
最大承载能力	700 kg（1540 lbs）
水平调节范围	±15 mm（±0.6″）
框架结构	全钢焊接
升级套件	PWA074（标准负载）/ PWA075（重载）
配件适配器	PWA120（ScienceDesk™配件）
可选脚轮	PWA061
RoHS合规	是

技术说明

Thorlabs PFR75120 刚性框架采用模块化设计理念，框架与面包板之间通过定位销和紧固件连接，确保安装精度和结构稳定性。800 mm高度的框架适合坐姿操作，也可根据需要选择不同高度版本。框架支脚内预埋螺母，可与地面锚固螺栓配合使用，实现框架的永久固定安装。当实验需求从非隔振升级为隔振时，无需更换框架，只需加装被动隔振垫即可完成升级，大幅降低系统升级成本。

典型应用

• 精密光学实验平台搭建
• 激光系统光路构建与调试
• 光纤耦合与对准系统
• 工业生产线光学检测工位
• 教学演示与科研实验平台

选型建议

选择框架时，首先确认面包板尺寸与框架适配规格一致。对于振动敏感实验，建议直接选择PFP被动隔振框架或PFA主动隔振框架；若当前无需隔振但未来可能升级，PFR刚性框架+后期加装PWA074/075隔振套件是经济灵活的方案。800 mm高度适合大多数坐姿操作场景，700 mm版本适合空间受限环境。

同系列对比

型号	适配面包板	框架高度	承载能力
PFR6090-8	600×900 mm	800 mm	700 kg
PFR60120-8	600×1200 mm	800 mm	700 kg
PFR7590-8	750×900 mm	800 mm	700 kg
PFR75120-8	750×1200 mm	800 mm	700 kg
PFR75150-8	750×1500 mm	800 mm	700 kg
PFR9090-8	900×900 mm	800 mm	700 kg
PFR90120-8	900×1200 mm	800 mm	700 kg
PFR90150-8	900×1500 mm	800 mm	700 kg
PFR120150-8	1200×1500 mm	800 mm	700 kg
