Description
产品概述

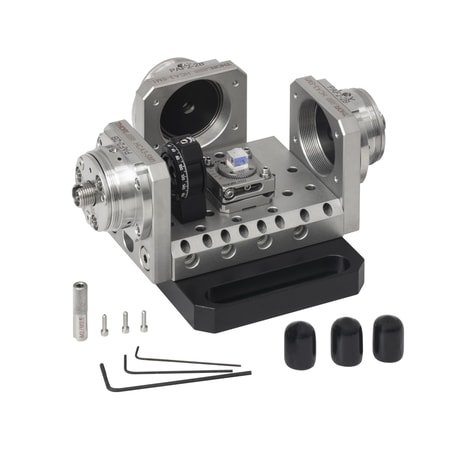

Thorlabs PFS-FFT-1X2-780 是一套基于FiberBench平台的可变偏振分束器套件，工作波长范围700-1000 nm。该套件基于FT-51X60多轴FiberBench构建，包含3个FiberPort、偏振分束立方体和半波片，通过旋转半波片可连续调节分束比（0至30 dB），将偏振光分为两路输出。机械和热稳定性优异，消光比Tp:Ts > 1000:1，适用于光纤放大器泵浦分配、偏振分析等精密光纤光学应用。
产品特点
- 连续可调分束比，灵活控制：通过旋转半波片改变偏振方向，连续调节分束比从0至30 dB，灵活控制两个输出端的光功率分配。分束比取决于输入保偏光纤的偏振消光比和光谱线宽（Δλ ≤ 3 nm时）。
- 高消光比偏振分束：偏振分束立方体消光比Tp:Ts > 1000:1，p分量平均透过率>90%，s分量平均反射率>99.5%，确保偏振分束的纯净度和高效率。
- 完整FiberBench套件，即装即用：套件包含FT-51X60 FiberBench、3个PAF2-2B FiberPort（宽键槽，兼容FC/PC和FC/APC）、3个HCA3-SM1壁板、FBT-PBS052偏振分束立方体和FBR-AH2半波片，所有组装调节工具均包含在内。
- 精密运动学调节，稳定可靠：偏振分束立方体安装在运动学底座上，具有俯仰、偏转和精密旋转调节螺丝（4个0.050英寸六角调节螺丝），可锁定位置。FiberPort具有X、Y和Zθ调节器，灵敏度可调。
- 高功率承受能力：功率受光纤限制至10 W（连续光，典型值），远高于全光纤器件的功率限制，适用于高功率泵浦激光分束等应用场景。
详细规格参数
| 参数 | 规格 |
|---|---|
| 产品型号 | PFS-FFT-1X2-780 |
| 工作波长范围 | 700 – 1000 nm |
| 分束比范围 | 0 至 30 dB（连续可调） |
| 消光比（Tp:Ts） | > 1000:1 |
| p分量平均透过率 | > 90% |
| s分量平均反射率 | > 99.5% |
| 最大承受功率 | 10 W（CW，典型值，光纤限制） |
| FiberBench型号 | FT-51X60 |
| FiberPort数量/型号 | 3 × PAF2-2B（宽键槽） |
| 壁板 | 3 × HCA3-SM1 |
| 偏振分束器型号 | FBT-PBS052 |
| 半波片型号 | FBR-AH2 |
| 分束器AR镀膜范围 | 620 – 1000 nm |
| 兼容接头 | FC/PC 和 FC/APC |
技术说明
该套件的工作原理：保偏光纤连接到输入FiberPort后输出准直光束，光束经过半波片旋转偏振方向，再通过偏振分束立方体将光分为两路。旋转半波片可改变偏振方向，从而连续控制分束比。分束立方体具有4个0.050英寸六角调节螺丝用于对准，可用锁环和SPW403扳手锁定。FiberPort的X/Y/Zθ调节器灵敏度可通过面板上的两个孔和0.028英寸六角扳手调控。套件发货时为半组装状态，偏振分束器和半波片单独封装。
典型应用
- 光纤放大器泵浦功率分配——将泵浦激光按需分配到不同放大级，实现灵活的功率管理
- 偏振态分析与测量——连续调节分束比，分析输入光的偏振态分布
- 可变1×2光纤耦合器——替代固定分束比耦合器，实现动态功率分配
- 相干光通信偏振控制——在相干通信系统中对信号光进行偏振分束和控制
- 高功率激光分光——利用10 W功率承受能力，对高功率近红外激光进行分束
选型建议
PFS-FFT-1X2-780适用于700-1000 nm波段（如780 nm、850 nm、980 nm激光）。若工作波长在1200-1600 nm波段，请选择PFS-FFT-1X2-1550。相比全光纤偏振合束器/分束器（PFC系列），FiberBench套件提供连续可调分束比和更高功率承受能力（10 W vs 500 mW-1 W），但体积较大且需手动组装对准。对于不需要可调分束比的场景，PFC系列更紧凑方便。
同系列对比
| 型号 | 工作波长 | 分束器 | FiberPort | 半波片 | AR镀膜 |
|---|---|---|---|---|---|
| PFS-FFT-1X2-780 | 700-1000 nm | FBT-PBS052 | PAF2-2B ×3 | FBR-AH2 | 620-1000 nm |
| PFS-FFT-1X2-1550 | 1200-1600 nm | FBT-PBS054 | PAF2-2C ×3 | FBR-AH3 | 1200-1600 nm |
