产品概述

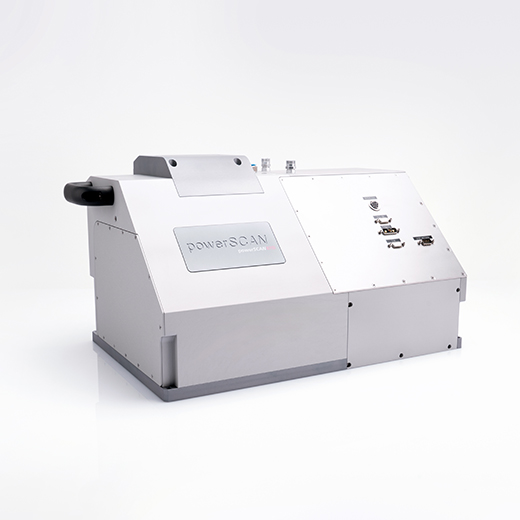

SCANLAB powerSCAN II 50i 大孔径高功率扫描振镜 50mm光阑是德国SCANLAB公司是全球领先的激光扫旗下的一款50mm大孔径高功率大孔径高功率扫描振镜。该产品通光孔径50mm，采用后聚焦三维扫描方案，内置Z轴动态聚焦模块，可在XYZ三轴联动下实现平面和曲面的精确加工。最大承受功率2500W(CO₂)，扫描角度±0.35 rad，重复定位精度<4μrad，适用于大幅面和曲面工件的激光精密加工。

产品特点

⚡ 高速扫描性能

本产品标记速度可达N/A，定位速度20 rad/s，追踪误差仅<0.45ms。优化的伺服控制算法保证了高速跳跃和低速标记之间的平滑切换，小步长响应时间短，在高速跳跃标记时仍能维持高质量的标记效果。

🎯 高精度定位

重复定位精度（RMS）<4μrad，非线性度<2.1mrad/44°，增益漂移<50ppm/K，零点漂移<50μrad/K，8小时温漂<50μrad（预热30分钟后）。精密的光学传感器和先进的温度漂移自动补偿技术，确保在长时间连续工作中维持出色的定位稳定性和加工一致性。

🌡️ 超低温度漂移

采用精细的光电传感器技术和先进的温度漂移自动补偿算法，有效克服了振镜扫描器的温度漂移问题。零点温度漂移仅<50μrad/K，增益温度漂移<50ppm/K，8小时长期温漂<50μrad，可满足绝大多数长时间、大规模标记和焊接应用对稳定性的要求。在环境温度波动±10℃的工况下，仍能保证加工质量的一致性。

🔧 dynAXIS系列高性能振镜电机

采用dynAXIS系列高性能振镜电机，转子采用高能量密度永磁体，配合低摩擦精密轴承，具有扭矩系数高、转子惯量低的特点。电机在保证扫描精度的同时提供出色的动态响应性能，在长时间连续运行中保持稳定输出。

📡 高精度模拟/数字伺服驱动板

采用SCANLAB高性能伺服驱动板，具备高速PWM输出级和精密位置检测功能。驱动板采用多级抗干扰保护阵列电路设计，核心元器件选用国际一线品牌，出厂前经过360小时超长时间老化测试，确保在恶劣电磁环境下仍能长期稳定可靠运行。

🔌 接口兼容性

本产品支持SL2-100标准通信协议，SL2-100协议提供20位数字分辨率（0.76μrad），XY2-100协议提供16位分辨率（12μrad），兼容市面上绝大多数激光控制卡（如JCZ EZCAD系列、SCANLAB RTC系列、RAYLASE SP-ICE系列等），即插即用，系统集成便捷高效。供电要求48V DC/10A(20A峰值)，接口线缆采用屏蔽设计，有效抑制外部电磁干扰。

❄️ 高效散热系统

本产品采用水冷+风冷散热方式，水冷回路覆盖振镜镜座和入射口等核心热区，有效控制镜片温升，防止热透镜效应导致的光斑漂移和焦点偏移。在高功率长时间连续运行工况下，水冷系统可确保振镜工作温度始终维持在最佳范围，保证加工质量的一致性。

🛡️ 高可靠性设计

SCANLAB产品严格遵循德国制造标准，所有产品出厂前均经过全面的质量检测和长时间老化验证。产品防护等级IP50/IP56（视型号），确保在工业环境中的长期可靠运行。

详细规格参数

光学参数
通光孔径	50mm
扫描角度	±0.35 rad
最大承受功率	2500W(CO₂)
镜片反射波长	9400nm/10600nm(CO₂)

扫描参数
非线性度	<2.1mrad/44°
追踪时间	<0.45ms
重复定位精度(RMS)	<4μrad
标记速度	N/A
定位速度	20 rad/s
增益漂移	<50ppm/K
零点漂移	<50μrad/K
8小时温漂(预热30分钟后)	<50μrad

电气参数
供电电源	48V DC/10A(20A峰值)
输入信号协议	SL2-100
冷却方式	水冷+风冷

机械参数
工作温度	25±10℃
外形尺寸(L×W×H)	380x230x250mm
重量	25kg

工作原理

激光振镜扫描系统是一种基于电磁偏转原理的高精度光束定位装置，由两台正交安装的振镜电机分别驱动X轴和Y轴反射镜片偏转，将入射激光束导向加工平面上的任意位置，形成二维扫描区域。振镜电机本质上是一种有限转角伺服电机，当驱动板向电机线圈输入控制电流时，电磁力矩驱动转子及镜片偏转到指定角度；位置传感器（模拟位置检测器APD或数字编码器）实时检测转子角位置，与指令位置比较后形成闭环伺服控制。3D振镜在2D振镜基础上增加了Z轴动态聚焦模块，通过控制可变焦透镜（猫眼镜片）的前后移动来调节焦距，使激光焦点能够沿Z轴方向灵活调整，从而实现三维空间内任意位置的精确聚焦。前聚焦3D振镜的Z轴位于XY振镜之前，激光先经Z轴调焦再由XY振镜偏转扫描，可实现更大的加工幅面和曲面加工；后聚焦3D振镜的Z轴位于XY振镜之后，激光先经XY振镜偏转再由Z轴调焦，结构更紧凑，适合小幅面高精度3D加工。振镜的扫描速度取决于电机的动态响应特性，追踪时间（tracking error）表征了振镜跟随指令信号的延迟程度，是衡量振镜高速性能的关键指标。

典型应用领域

3D曲面加工

适用于汽车内饰件、手机3D玻璃、家电曲面面板等三维曲面工件的激光打标和精密加工，Z轴动态聚焦确保整个曲面范围内光斑均匀一致。

大幅面加工

通过Z轴补偿可实现超大加工幅面（最大可达600×600mm以上），突破传统2D振镜+场镜的幅面限制，适合大型工件的整面加工。

激光深雕

前聚焦3D振镜在深雕加工中优势明显，Z轴可实时跟随雕刻深度调整焦点位置，确保不同深度层面的加工质量一致。

激光切割

配合Z轴动态聚焦，可在不同厚度材料上实现高质量切割，切缝均匀、挂渣少，适合精密切割应用。

3D打印

用于金属增材制造（SLM/SLS）中的激光扫描，Z轴精确控制铺粉层厚和焦点位置，确保每层烧结质量一致。

激光打标

在平面打标基础上增加了曲面和高低位打标能力，满足异形件和台阶件的打标需求，一次装夹完成多面加工。

精密微加工

紫外3D振镜适合高精度微结构加工，如微流控芯片、生物传感器、光子晶体等精密器件的三维微加工。

选型建议

选择3D振镜时，首先明确加工类型：后聚焦3D振镜结构紧凑，适合小幅面高精度3D加工（如深雕、精密3D打标）；前聚焦3D振镜可实现更大加工幅面和曲面加工，适合大幅面和异形件加工。孔径选择取决于激光功率和加工幅面：低功率紫外加工选14-20mm，中高功率光纤激光选20-30mm，CO₂大功率加工需40mm以上。波长需与激光器匹配，紫外355nm适合精密微加工，1064nm光纤激光用途最广，10600nm适用于CO₂激光加工。

同系列型号对比

型号	通光孔径	定位速度	重复精度	非线性度	最大激光功率	冷却方式	参考价格(元)
powerSCAN II 50i	50mm	20rad/s	＜4μrad	＜2.1mrad/44°	2500W(CO₂)	水冷+风冷	询价
powerSCAN II 70i	70mm	27rad/s	＜4μrad	＜2.1mrad/44°	2500W(CO₂)	水冷+风冷	询价

品牌介绍

德国SCANLAB公司是全球领先的激光扫描振镜系统制造商，成立于1990年，总部位于慕尼黑。SCANLAB产品线涵盖从入门级basiCube到旗舰级excelliSCAN的全系列振镜，广泛应用于激光打标、焊接、切割、微加工、增材制造等领域。凭借创新的SCANahead控制技术和dynAXIS系列数字编码振镜电机，SCANLAB始终引领行业技术发展，以卓越的精度、稳定性和动态性能享誉全球。
