Description

产品概述

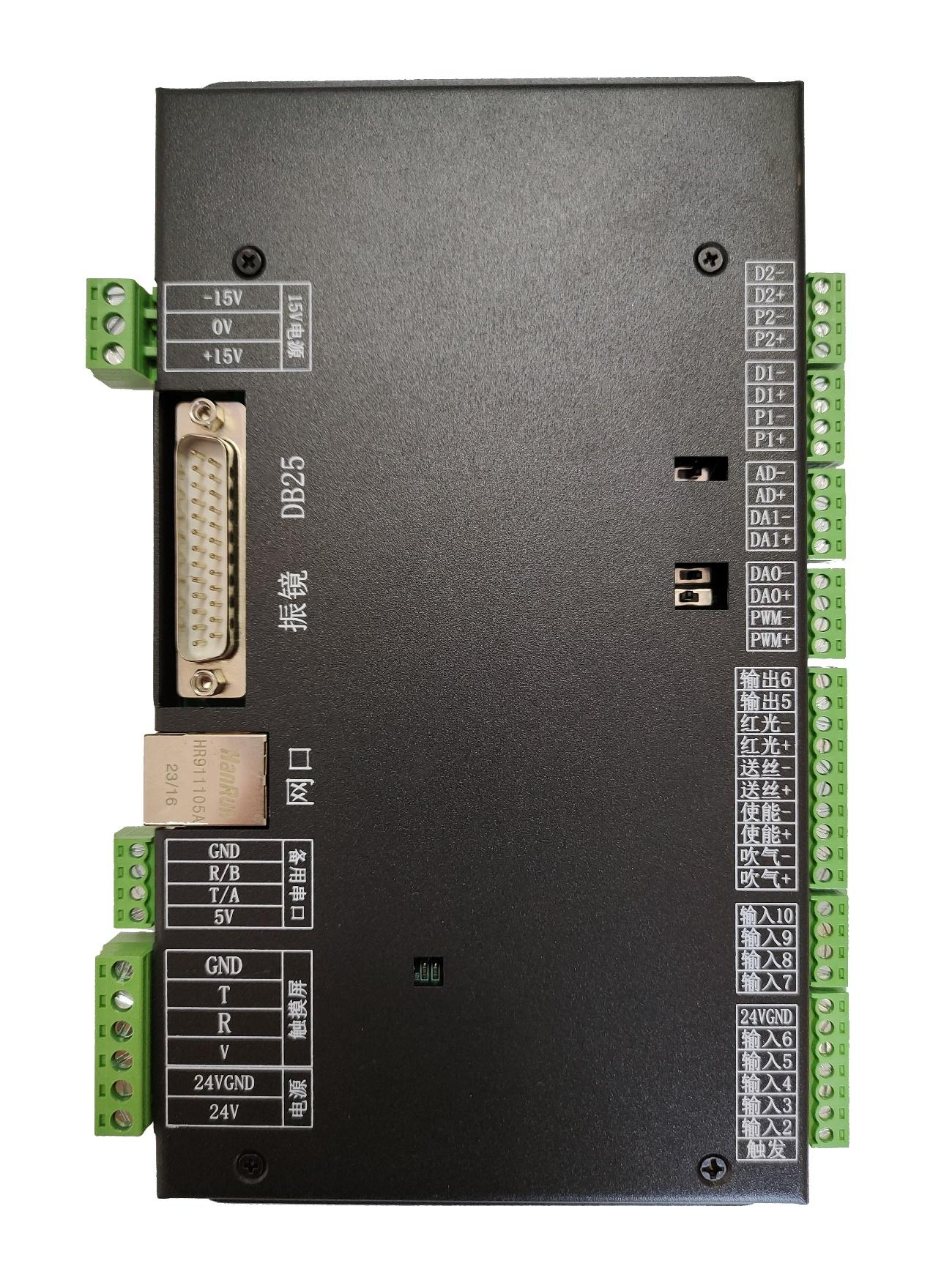

PTZJ(F3.1)平台振镜双摆步进送丝激光焊接控制系统是深圳市智博泰克科技股份有限公司（ZBTK旗下的一款平台振镜双摆步进送丝平台振镜焊接控制系统。该产品是专为平台振镜焊接自动化设计的控制系统，集成振镜扫描控制、双摆焊接轨迹控制、步进送丝协调控制等核心功能，F3.1增强版版本，大幅简化系统集成复杂度。

产品特点

⚡ 高速实时控制

PTZJ控制系统采用高性能DSP处理器，振镜扫描指令响应周期小于0.5ms，双摆焊接轨迹插补周期1ms，步进送丝同步精度0.1ms。系统支持实时在线修改焊接参数，包括功率、速度、摆动频率和幅度等，无需停机即可适应不同焊接工艺需求，大幅提升生产灵活性。

🎯 高精度定位

重复定位精度（RMS）N/A，非线性度N/A，增益漂移N/A，零点漂移N/A，8小时温漂N/A（预热30分钟后）。精密的光学传感器和先进的温度漂移自动补偿技术，确保在长时间连续工作中维持出色的定位稳定性和加工一致性。

🌡️ 超低温度漂移

采用精细的光电传感器技术和先进的温度漂移自动补偿算法，有效克服了振镜扫描器的温度漂移问题。零点温度漂移仅N/A，增益温度漂移N/A，8小时长期温漂N/A，可满足绝大多数长时间、大规模标记和焊接应用对稳定性的要求。在环境温度波动±10℃的工况下，仍能保证加工质量的一致性。

🔧 双摆焊接控制

系统支持直线摆、螺旋摆、8字摆等多种摆动焊接轨迹模式，摆动频率0.1~500Hz可调，摆动幅度0~5mm可调。双摆控制确保焊缝成形美观、气孔率低，尤其适合铝合金、铜合金等难焊材料的高速焊接。

📡 步进送丝协调

PTZJ控制系统内置步进送丝协调控制功能，支持等速送丝和脉冲送丝两种模式，送丝速度0.5~25m/min可调。振镜扫描轨迹与送丝动作精确同步，确保焊缝填充均匀、成形美观，有效提高焊接质量和效率。

🔌 接口兼容性

系统支持RS485/EtherCAT通信接口，兼容主流激光器和PLC控制系统。提供多路数字I/O和模拟量输入/输出接口，方便与产线其他设备联动。系统内置丰富的焊接工艺参数库，支持U盘导入导出，快速切换不同产品的焊接程序。

❄️ 完善的安全保护

PTZJ控制系统具备多层安全保护机制，包括振镜异常监控、激光功率过载保护、送丝堵丝检测、冷却水流量监测等。系统可主动切断激光回路并实时通知停机处理，避免不良产品流入后道工序，保障安全生产。同时支持远程监控和数据采集，便于产线管理。

🛡️ 多轴协调控制

PTZJ系统支持振镜XY轴+Z轴升降+旋转轴+双摆+送丝的多轴协调运动控制，可编程实现复杂焊接轨迹，如圆形焊缝、螺旋焊缝、S形焊缝等。系统支持示教编程和离线编程两种模式，示教精度0.01mm，满足高精度自动化焊接需求。

详细规格参数

光学参数
通光孔径	N/A
扫描角度	N/A
最大承受功率	N/A
镜片反射波长	N/A

扫描参数
非线性度	N/A
追踪时间	N/A
重复定位精度(RMS)	N/A
标记速度	N/A
定位速度	N/A
增益漂移	N/A
零点漂移	N/A
8小时温漂(预热30分钟后)	N/A

电气参数
供电电源	24V DC/10A
输入信号协议	RS485/EtherCAT
冷却方式	风冷

机械参数
工作温度	0~45℃
外形尺寸(L×W×H)	340x260x120mm
重量	3.5kg

工作原理

PTZJ平台振镜焊接控制系统是激光焊接自动化的核心控制单元。系统接收上位机发送的焊接路径和工艺参数指令，通过内置的高速DSP处理器进行轨迹插补和运动规划，同步控制振镜XY轴偏转扫描、Z轴升降、旋转轴转动、双摆振镜摆动和步进送丝电机的协调运动。振镜扫描系统通过两个正交安装的振镜电机分别驱动X轴和Y轴反射镜片偏转，将激光束导向工作台面上的任意位置。双摆焊接通过在焊接方向上叠加高频小幅摆动，扩大焊缝熔宽、改善焊缝成形、降低气孔缺陷。步进送丝系统根据焊接速度和填充量需求精确控制焊丝送进速度，确保焊缝填充均匀致密。

典型应用领域

平台振镜焊接

专为平台式振镜焊接自动化设计，支持工件自动上料、振镜扫描焊接、自动下料的完整流程。

步进送丝焊接

集成步进送丝协调控制，实现填丝激光焊接，适用于中厚板和间隙较大的焊接接头。

双摆焊接

支持直线摆、螺旋摆等多种摆动焊接模式，改善焊缝成形，降低气孔缺陷率。

新能源电池焊接

用于方形/圆柱电池电芯极耳焊接、模组汇流排焊接，满足高速度高一致性生产需求。

汽车零部件焊接

适用于汽车白车身、底盘件、排气系统等零部件的自动化焊接生产线。

管道焊接

配合旋转轴实现管道环缝焊接，焊接轨迹精确可控，焊缝质量稳定可靠。

3D工件焊接

通过Z轴联动可实现高低位和台阶面的焊接加工，一次装夹完成多位置焊接。

选型建议

选择PTZJ控制系统时，需根据焊接工艺需求确定版本：V3.29-485版本支持RS485通信，适合与主流PLC系统对接；F3.1版本支持EtherCAT高速总线，适合要求更高实时性的自动化产线。需根据焊接工艺选择是否需要步进送丝功能，以及送丝电机的规格匹配。

同系列型号对比

型号	类型	通光孔径	主要特点	参考价格(元)
PTZJ(V3.29)-485	485通信版	—	RS485通信	询价
PTZJ(F3.1)	增强版	—	EtherCAT高速总线	询价

品牌介绍

深圳市智博泰克科技股份有限公司（ZBTK）是国内领先的激光振镜及控制系统制造商，PTZJ系列平台振镜焊接控制系统专为自动化焊接场景设计，集成了振镜控制、双摆焊接、步进送丝等多种功能，大幅简化了系统集成的复杂度，是振镜焊接自动化的核心控制单元。
