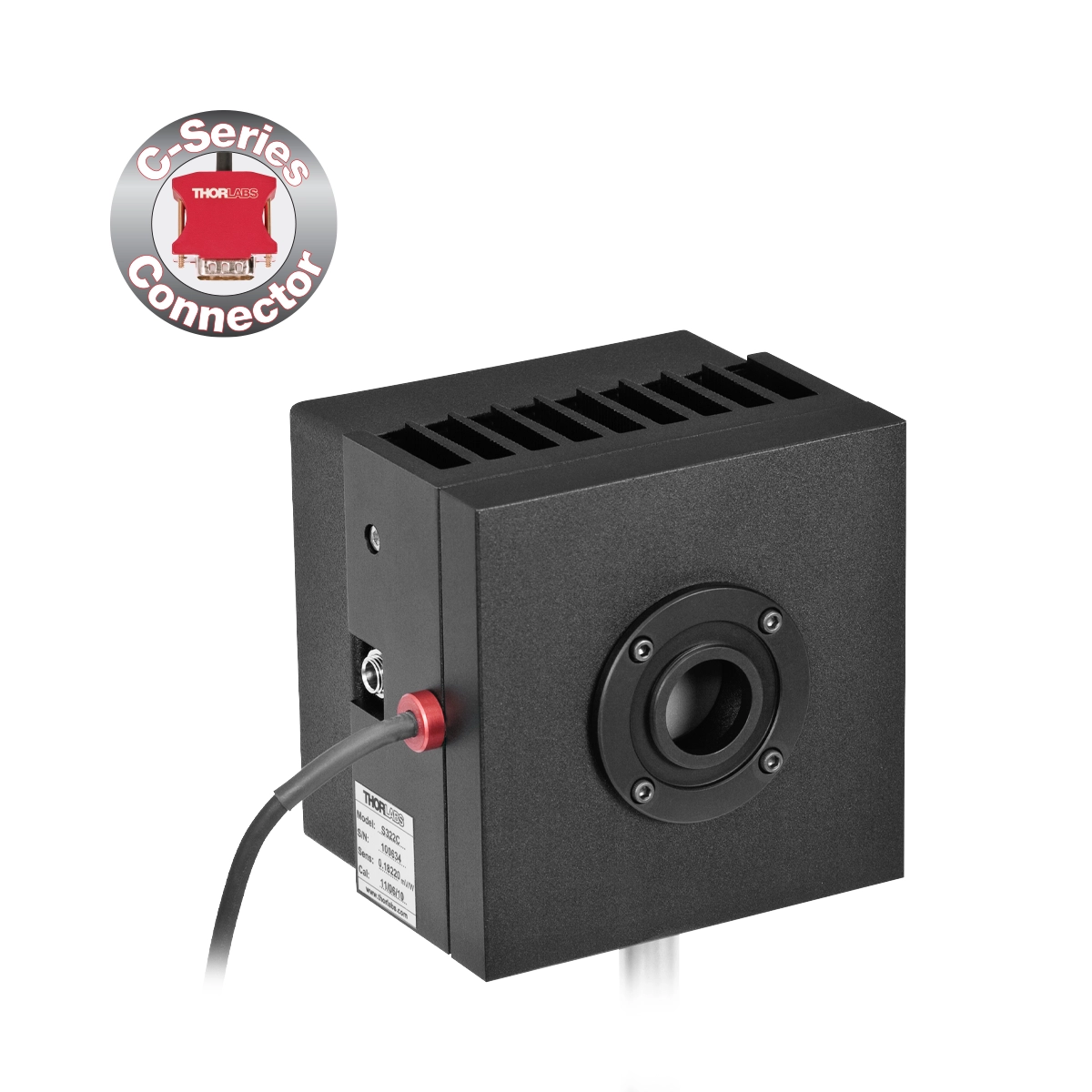

Thorlabs S322C 表面吸收型热敏功率探头 0.25 – 11 µm 100 mW – 200 W
宽波段表面吸收型热电堆功率探头，支持0.25-11µm波长与最高200W功率测量
产品概述
S322C是一款表面吸收型热敏功率探头，采用热电堆探测器原理，专为连续波激光功率监测设计。其波长响应范围覆盖0.25至11 µm，支持100 mW至200 W的功率测量，适用于从紫外到中红外波段的宽光谱激光应用。
该探头配备20 mm通光孔径，可兼容多种光束尺寸。作为热探测器，其响应时间为秒级，采用自然对流冷却方式，无需外部水冷或风冷即可实现低漂移、高稳定性的连续功率测量。
S322C通过专用探头接口与Thorlabs PM100D、PM400、PM100USB及PM103等功率计主机兼容，支持即插即用与自动校准识别。典型应用包括连续激光功率标定、宽波段激光监测以及高功率工业激光系统的日常检测。
核心规格参数
核心特点
- 宽光谱响应：波长范围覆盖0.25 – 11 µm，适用于紫外、可见光至中红外波段的激光测量
- 高功率测量能力：支持100 mW至200 W的连续波（CW）功率测量，满足中高功率激光监测需求
- 大尺寸通光孔径：20 mm通光孔径设计，有效接收大尺寸光束，降低局部功率密度过高导致的损伤风险
- 表面吸收型热电堆探测器：基于热电堆原理，提供低漂移和高稳定性的热功率测量，无需依赖特定波长校准
- 自然对流冷却：采用被动自然对流冷却设计，无需连接外部水冷或风冷设备，简化系统搭建
- 广泛的仪表兼容性：配备专用接口，直接兼容PM100D、PM400、PM100USB和PM103等Thorlabs功率计主机
- 秒级响应时间：热探测器特性提供秒级响应，适合连续波激光的稳态功率读取与监测
同系列产品对比
| 型号 | 类型 | 波长范围 | 功率范围 | 孔径 |
|---|---|---|---|---|
| S401C | 表面吸收 | 0.19 – 20 µm | 10 µW – 1 W | Ø10 mm |
| S405C | 表面吸收 | 0.19 – 20 µm | 100 µW – 5 W | Ø10 mm |
| S415C | 表面吸收 | 0.19 – 20 µm | 2 mW – 10 W | Ø15 mm |
| S425C | 表面吸收 | 0.19 – 20 µm | 2 mW – 10 W | Ø25.4 mm |
| S425C-L | 表面吸收 | 0.19 – 20 µm | 2 mW – 50 W | Ø25.4 mm |
| S350C | 表面吸收 | 0.19 – 1.1 µm/10.6 µm | 10 mW – 40 W | Ø40 mm |
| S370C | 体吸收 | 0.4 – 5.2 µm | 10 mW – 10 W | Ø25 mm |
| S470C | 体吸收 | 0.25 – 10.6 µm | 100 µW – 5 W | Ø15 mm |
| S440C | 位置传感 | 0.19 – 20 µm | 0.5 mW – 5 W | 17×17 mm |
| S442C | 位置传感 | 0.19 – 20 µm | 10 mW – 50 W | Ø17.5 mm |
| S322C ★ | 表面吸收(风冷) |
详细技术参数
产品详情
S322C采用表面吸收型热电堆探测器技术。当激光束照射到探头表面的吸收涂层时，光能转化为热能，导致吸收面与热沉之间产生温度梯度。热电堆阵列将该温差转化为微弱的电压信号，该信号与入射激光的绝对功率成正比，从而实现与波长无关的功率测量。
得益于20 mm的大通光孔径和高损伤阈值的表面吸收涂层，S322C能够有效测量100 mW至200 W的连续激光功率，同时避免局部光斑能量密度过高造成的探测器损伤。其秒级的响应时间结合自然对流冷却设计，确保了在长时间连续测量过程中的低漂移和高数据稳定性。
探头背部配备机械对准指示装置，辅助用户快速完成光束与通光孔径的中心对准。S322C通过专用探头接口与功率计主机连接，支持即插即用功能。当连接至PM100D或PM400等主机时，系统会自动识别探头类型、校准系数及测量范围，无需手动输入配置参数。
每个S322C探头在出厂前均经过严格的功率校准，校准数据存储在探头内部的电子标识中。这种设计确保了探头与特定主机配对时的测量精度，并允许用户在不同兼容主机之间无缝切换，而无需重新校准，保障了科研与工业应用中的数据一致性。
应用领域
- 连续波（CW）固体与气体激光器的输出功率标定
- 紫外至中红外（0.25-11 µm）宽波段激光光源的功率监测
- 工业高功率激光加工系统（如切割、焊接）的实时功率反馈
- 科研级激光系统的光束质量与能量稳定性表征
- 医疗激光设备（如中红外激光治疗仪）的输出功率验证
- 光谱学实验中宽谱光源的绝对辐射功率测量
常见问题 (FAQ)
Q1: S322C探头是否可以用于测量脉冲激光的峰值功率？
不可以。S322C是热敏功率探头，响应时间为秒级，专门设计用于测量连续波（CW）激光的平均功率，无法响应脉冲激光的快速瞬态变化或测量峰值功率。
Q2: 使用S322C测量200W激光时，是否需要连接外部水冷设备？
不需要。S322C采用自然对流冷却设计，其金属外壳和内部热沉结构能够通过空气自然对流有效散热，在额定200W功率范围内连续工作时，无需额外连接水冷或风冷设备。
Q3: S322C可以兼容哪些Thorlabs功率计主机？
S322C配备专用接口，可兼容PM100D、PM400、PM100USB和PM103等Thorlabs功率计主机。连接后主机会自动读取探头内部的校准信息。
Q4: 如果激光光斑尺寸小于20mm，测量结果会受影响吗？
不会。S322C采用表面吸收型设计，只要光斑完全落在20mm通光孔径内且不超出边缘，其吸收涂层就能均匀吸收光能，光斑的具体大小和空间分布不会影响总功率的测量结果。
