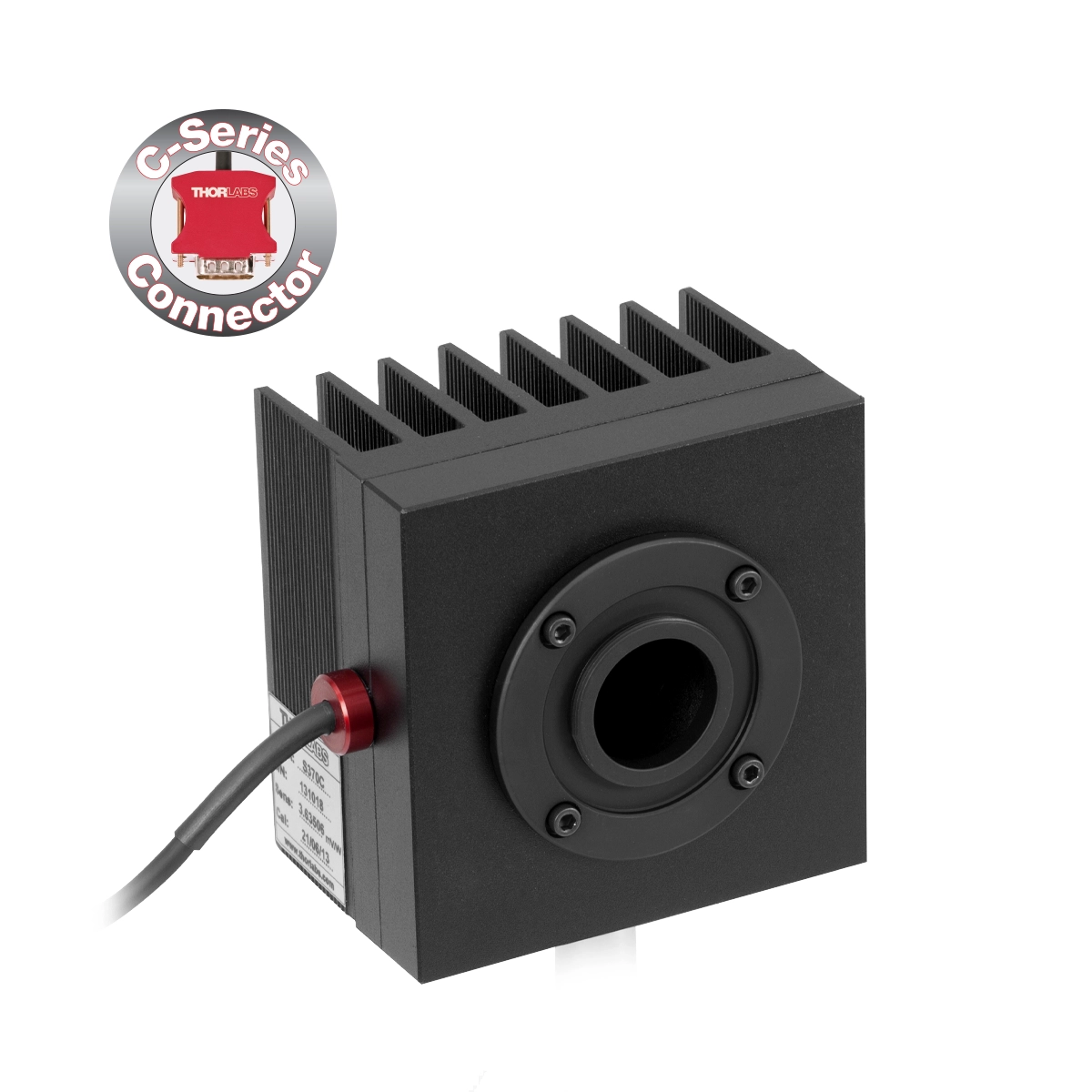

Thorlabs S370C 体吸收型热敏功率探头 0.4 – 5.2 µm 10 mW – 10 W
体吸收型热敏功率探头，0.4-5.2µm宽光谱，10mW-10W测量，支持高峰值功率
产品概述
S370C是一款体吸收型热敏功率探头，采用Schott NG1滤光片作为宽带体积吸收体，结合轴向热电堆设计。其波长测量范围覆盖0.4至5.2 µm，光功率测量范围为10 mW至10 W，专为高峰值功率激光测量而设计。
该探头具备Ø25 mm的输入孔径和有源探测区域，分辨率达250 µW，最大平均功率密度为35 W/cm²，峰值功率密度可达100 GW/cm²（1 ns脉冲）。其自然响应时间为45秒（0至90%为3秒），采用自然对流冷却方式，无内置温度传感器。
S370C通过Sub-D 9针公头连接器与兼容的功率计表头连接，支持外部SM1螺纹转接件及4-40螺纹兼容30 mm笼式系统安装。它兼容PM100D、PM400等多种Thorlabs功率计控制台，适用于自由空间光束及光纤耦合激光功率测量。
核心规格参数
核心特点
- 采用Schott NG1滤光片作为宽带体积吸收体，结合轴向热电堆设计
- 波长测量范围覆盖0.4至5.2 µm，光功率测量范围为10 mW至10 W
- 最大平均功率密度达35 W/cm²，峰值功率密度高达100 GW/cm²（1 ns脉冲）
- 具备Ø25 mm的输入孔径和有源探测区域，测量分辨率为250 µW
- 自然响应时间为45秒（0至90%仅需3秒），采用自然对流冷却方式
- 外部配备SM1螺纹转接件，支持Ø1英寸透镜套管及S120系列光纤转接件
- 兼容PM400、PM100D、PM5020等多种Thorlabs功率计控制台和接口
同系列产品对比
| 型号 | 类型 | 波长范围 | 功率范围 | 孔径 |
|---|---|---|---|---|
| S401C | 表面吸收 | 0.19 – 20 µm | 10 µW – 1 W | Ø10 mm |
| S405C | 表面吸收 | 0.19 – 20 µm | 100 µW – 5 W | Ø10 mm |
| S415C | 表面吸收 | 0.19 – 20 µm | 2 mW – 10 W | Ø15 mm |
| S425C | 表面吸收 | 0.19 – 20 µm | 2 mW – 10 W | Ø25.4 mm |
| S425C-L | 表面吸收 | 0.19 – 20 µm | 2 mW – 50 W | Ø25.4 mm |
| S350C | 表面吸收 | 0.19 – 1.1 µm/10.6 µm | 10 mW – 40 W | Ø40 mm |
| S370C ★ | 体吸收 | 0.4 – 5.2 µm | 10 mW – 10 W | Ø25 mm |
| S470C | 体吸收 | 0.25 – 10.6 µm | 100 µW – 5 W | Ø15 mm |
| S440C | 位置传感 | 0.19 – 20 µm | 0.5 mW – 5 W | 17×17 mm |
| S442C | 位置传感 | 0.19 – 20 µm | 10 mW – 50 W | Ø17.5 mm |
| S322C | 表面吸收(风冷) |
详细技术参数
产品详情
S370C采用体吸收型热电堆（轴向热电堆）设计，以Schott NG1滤光片作为宽带体积吸收体。这种设计使得探头能够在0.4至5.2 µm的宽光谱范围内保持平坦的响应特性，有效吸收光能并将其转化为热能，进而通过热电堆产生与入射光功率成正比的电信号。
该探头专为高峰值功率激光测量设计，最大平均功率密度可达35 W/cm²，最大间歇功率为15 W（2分钟最大）。其峰值功率密度高达100 GW/cm²（针对1 ns脉冲），最大脉冲能量密度支持1 J/cm²（1 ns脉冲）和10 J/cm²（1 ms脉冲），确保在强激光脉冲下不被损坏。
S370C采用自然对流冷却方式，无内置温度传感器，简化了内部结构并降低了暗噪声。其自然响应时间为45秒，而在0至90%的响应区间内仅需3秒，能够在保证测量精度的同时提供较快的热平衡恢复速度，适合连续和脉冲激光的功率监测。
探头外壳尺寸为75 mm x 75 mm x 51.2 mm，重量为0.5 kg。前端配备外部SM1螺纹转接件，可直接连接Ø1英寸透镜套管和S120系列光纤转接件。侧面提供M6安装孔及75 mm长接杆安装位，并具备4个4-40螺纹孔，完美兼容30 mm笼式系统，方便集成到复杂的光路中。
S370C通过1.5米长的电缆和Sub-D 9针公头连接器输出信号。它全面兼容Thorlabs多款功率计表头，包括PM400、PM100D、PM100A、PM5020、PM101系列及PM100USB等，用户可根据自动化需求和预算选择合适的控制台进行数据采集与分析。
应用领域
- 高峰值功率纳秒/皮秒脉冲激光功率测量
- 0.4至5.2 µm宽光谱激光源功率监测
- 自由空间光束的高精度功率测量
- 光纤耦合激光输出功率校准与测量
- 工业与科研领域的连续/脉冲激光加工监控
- 医疗激光设备的功率安全检测
常见问题 (FAQ)
Q1: S370C可以测量超短脉冲激光吗？
可以。S370C的最大峰值功率密度高达100 GW/cm²（针对1 ns脉冲），最大脉冲能量密度支持1 J/cm²（1 ns脉冲），专为高峰值功率激光测量设计，能够安全测量超短脉冲激光。
Q2: 探头是否需要外部水冷或风冷？
不需要。S370C采用自然对流（Convection）冷却方式，无需外部水冷或强制风冷设备，简化了系统集成，但测量时需注意其最大平均功率密度限制为35 W/cm²，最大间歇功率为15 W。
Q3: 如何将S370C连接到光纤进行测量？
S370C前端配备外部SM1螺纹转接件，您可以直接搭配Thorlabs的S120系列光纤转接件，将光纤输出的激光准直或直接耦合进探头的Ø25 mm输入孔径进行测量。
Q4: S370C的测量不确定度是多少？
S370C的测量不确定度在1064 nm波长下为±3%，在400 – 1064 nm波长范围内为±5%。
免责声明
1. 产品规格和参数以Thorlabs官方最新数据为准，如有变更恕不另行通知。
2. 产品图片仅供参考，具体以实物为准。
3. 测量结果可能因环境条件、校准状态和使用方法不同而有所差异。
4. 如需确认产品兼容性或获取完整技术文档，请联系我们的技术支持团队。
5. 产品质保和售后政策以购买时的合同条款为准。
