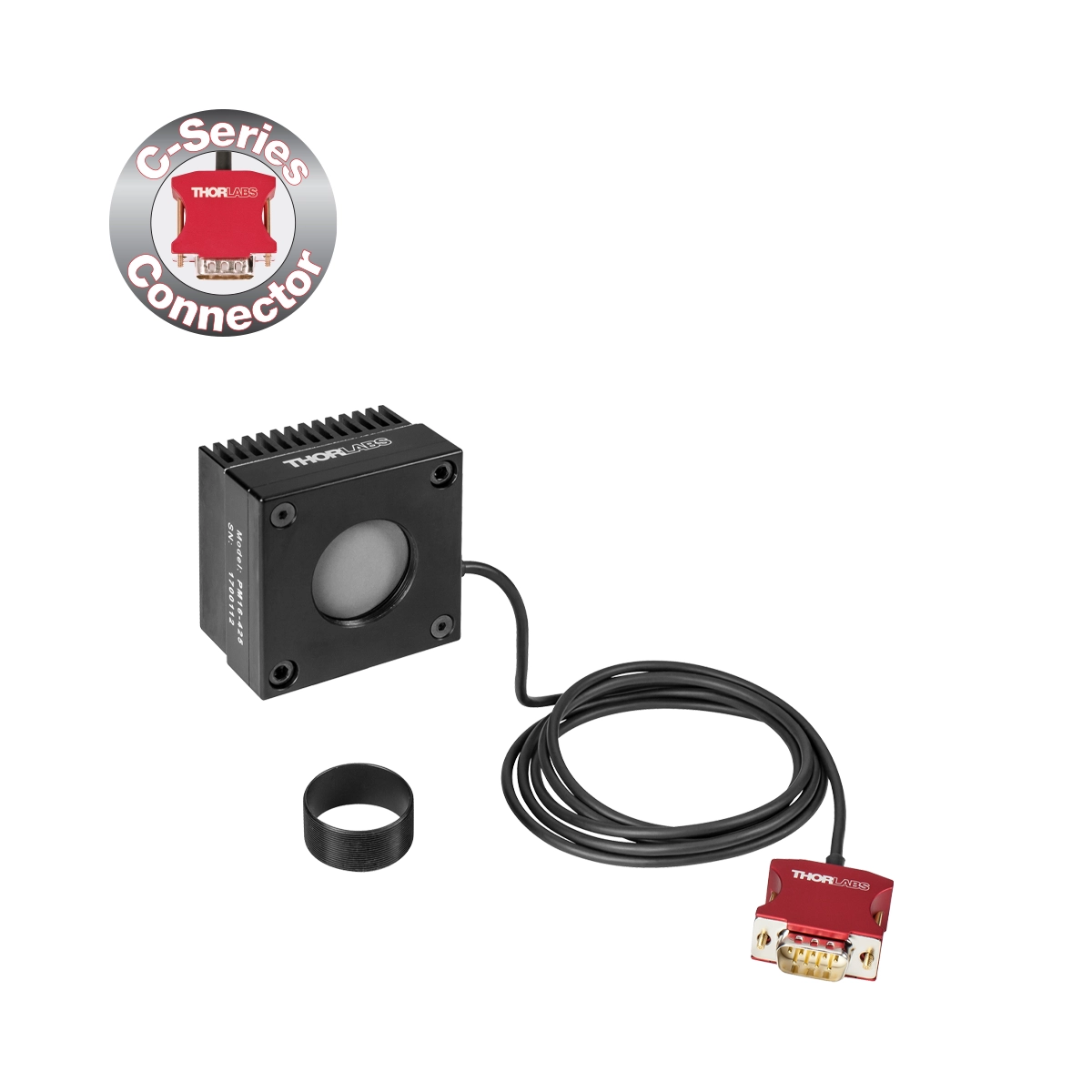

Thorlabs S425C 表面吸收型热敏功率探头 0.19 – 20 µm 2 mW – 10 W
宽带热电堆热敏功率探头，支持0.19-20µm波长与2mW-10W功率的高精度测量
产品概述
S425C是一款基于热电堆（Thermopile）技术的表面吸收型热敏功率探头，专为连续波（CW）和高重复频率脉冲激光的平均功率测量设计。该探头采用宽带吸收涂层，光谱响应范围覆盖0.19至20 µm，功率测量范围介于2 mW至10 W之间，能够在紫外到中红外的宽光谱区域内提供平坦的功率响应。
该探头具备Ø25.4 mm的通光孔径，最小可测功率达10 µW，响应时间约为1 s，满足中等功率激光的精密监测需求。在热管理方面，S425C采用无源自然对流冷却设计，无需水冷或外部电源驱动，结构紧凑，确保了在桌面级实验室及工业环境中的稳定运行。
S425C配备SM1螺纹接口与1.5 m长电缆，可直接与Thorlabs PM100D、PM100USB、PM400、PM100A及PM100D2等多种功率计控制台无缝兼容。出厂前经过严格校准，适用于工业与医疗激光监测、光谱学分析以及光学系统校准等典型应用场景。
核心规格参数
核心特点
- 宽带光谱响应：采用特殊吸收涂层，支持0.19 – 20 µm波长范围的功率测量
- 热电堆探测技术：提供对连续波和高重频脉冲激光的高精度平均功率测量
- 无源自然冷却：无需水冷或外部电源，结构紧凑，适合桌面应用
- 宽动态范围：支持2 mW至10 W的功率测量，最小可测功率低至10 µW
- 大尺寸通光孔径：Ø25.4 mm孔径设计，适配多种中等功率激光光斑
- 广泛仪表兼容：原生支持PM100D、PM100USB、PM400、PM100A和PM100D2控制台
- 高损伤阈值：CW损伤阈值达500 W/cm²，保障高功率密度下的使用寿命
同系列产品对比
| 型号 | 类型 | 波长范围 | 功率范围 | 孔径 |
|---|---|---|---|---|
| S401C | 表面吸收 | 0.19 – 20 µm | 10 µW – 1 W | Ø10 mm |
| S405C | 表面吸收 | 0.19 – 20 µm | 100 µW – 5 W | Ø10 mm |
| S415C | 表面吸收 | 0.19 – 20 µm | 2 mW – 10 W | Ø15 mm |
| S425C ★ | 表面吸收 | 0.19 – 20 µm | 2 mW – 10 W | Ø25.4 mm |
| S425C-L | 表面吸收 | 0.19 – 20 µm | 2 mW – 50 W | Ø25.4 mm |
| S350C | 表面吸收 | 0.19 – 1.1 µm/10.6 µm | 10 mW – 40 W | Ø40 mm |
| S370C | 体吸收 | 0.4 – 5.2 µm | 10 mW – 10 W | Ø25 mm |
| S470C | 体吸收 | 0.25 – 10.6 µm | 100 µW – 5 W | Ø15 mm |
| S440C | 位置传感 | 0.19 – 20 µm | 0.5 mW – 5 W | 17×17 mm |
| S442C | 位置传感 | 0.19 – 20 µm | 10 mW – 50 W | Ø17.5 mm |
| S322C |
详细技术参数
产品详情
S425C采用表面吸收型热电堆探测原理，入射激光被宽带吸收涂层转化为热能，导致探头内部产生温差。热电堆传感器将该温差转化为与入射光功率成正比的微弱电压信号，从而实现对激光功率的精确测量。这种机制使其对波长不敏感，在0.19至20 µm范围内提供平坦的光谱响应。
得益于无源自然对流冷却设计，S425C在2 mW至10 W的功率范围内无需外部水冷或电源辅助即可稳定工作。其Ø25.4 mm的通光孔径能够轻松容纳扩束后的激光光斑，而10 µW的最小可测功率与约1 s的响应时间，确保了在动态测量过程中的高灵敏度与快速反馈，CW损伤阈值高达500 W/cm²。
探头尾部配备标准SM1螺纹接口，可直接旋入Thorlabs的光学调整架或光纤端口中，实现快速光路对准。1.5 m的电缆长度提供了充足的布线空间，用户只需将探头接入兼容的功率计控制台，即可在软件界面实时读取并记录平均功率数据，操作简便且重复性高。
S425C出厂前经过严格的出厂校准，确保测量精度。它原生兼容Thorlabs PM100D、PM100USB、PM400、PM100A及PM100D2等多款功率计控制台。这些控制台不仅提供直观的数值显示，还支持数据存储与波形分析，极大拓展了探头在复杂光学系统中的监测能力。
应用领域
- 连续波(CW)激光功率测量
- 高重复频率脉冲激光平均功率测量
- 工业激光加工系统功率监测
- 医疗激光设备输出校准
- 光谱学实验光源功率标定
- 光学系统与元器件透过率校准
- 紫外至中红外宽光谱激光测量
常见问题 (FAQ)
Q1: S425C探头是否需要水冷或外部电源？
不需要。S425C采用无源自然对流冷却设计，在2 mW至10 W的功率范围内无需水冷或外部电源即可稳定运行，结构紧凑，适合桌面应用。
Q2: 该探头可以与哪些功率计控制台兼容？
S425C兼容Thorlabs多款主流功率计控制台，包括PM100D、PM100USB、PM400、PM100A以及PM100D2，直接连接即可读取数据。
Q3: S425C适合测量脉冲激光吗？
适合。S425C基于热电堆技术，专门设计用于测量连续波（CW）和高重复频率脉冲激光的平均功率，其约1 s的响应时间能够有效平滑脉冲信号并输出稳定的平均功率值。
Q4: 探头的通光孔径和最小可测功率是多少？
S425C的通光孔径为Ø25.4 mm，适合中等功率激光测量；其最小可测功率可达10 µW，能够满足低功率段的精密监测需求。
免责声明
1. 产品规格和参数以Thorlabs官方最新数据为准，如有变更恕不另行通知。
2. 产品图片仅供参考，具体以实物为准。
3. 测量结果可能因环境条件、校准状态和使用方法不同而有所差异。
4. 如需确认产品兼容性或获取完整技术文档，请联系我们的技术支持团队。
5. 产品质保和售后政策以购买时的合同条款为准。
