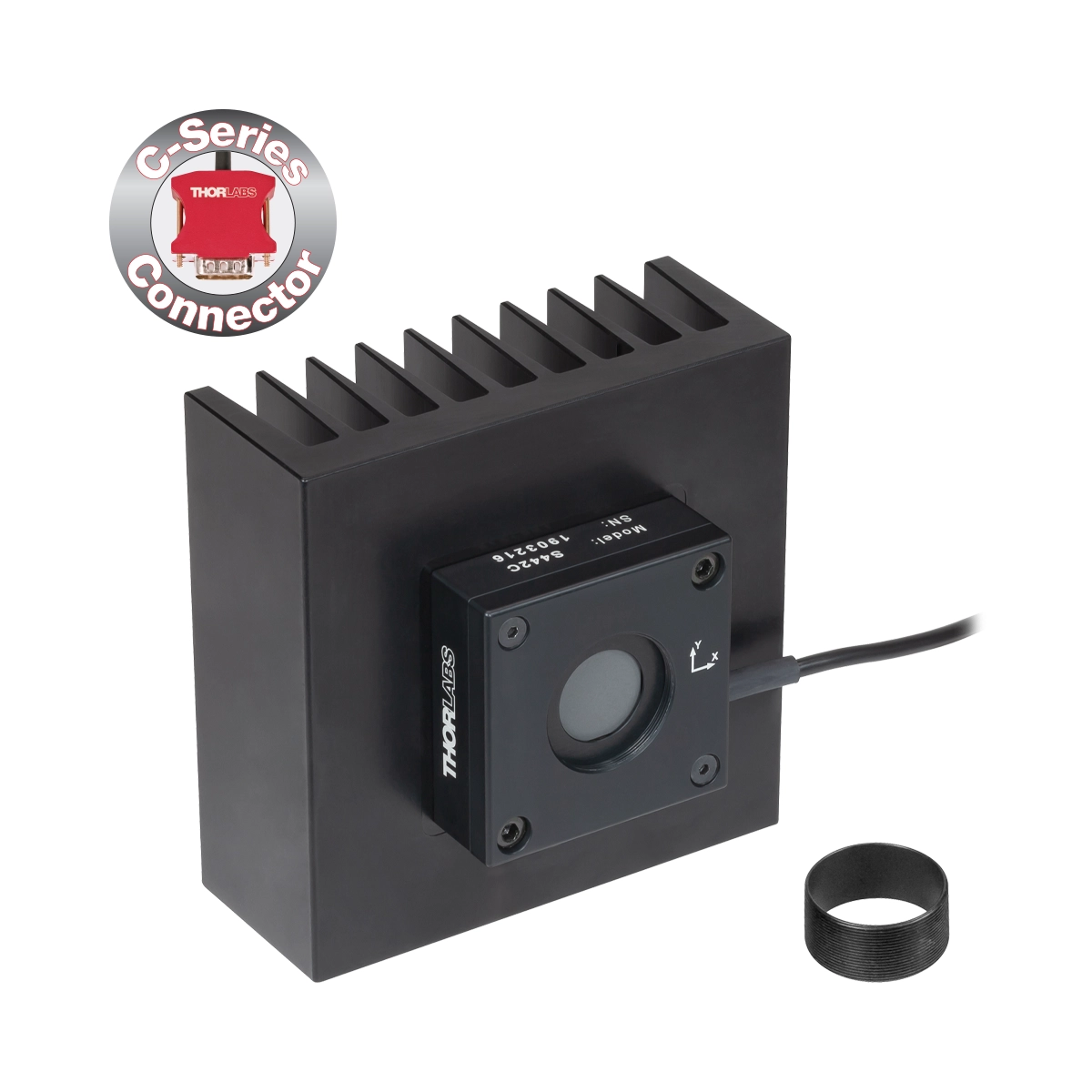

Thorlabs S442C是一款已校准的热敏位置与功率探头，采用分段式象限设计，支持190nm至20µm宽波长与10mW至50W高功率测量。其内置EEPROM可自动加载校准数据，通过C系列接头快速连接PM100D3等表头，并兼容30mm笼式系统，为光束对准、高功率激光监测及位置调谐提供高精度解决方案。
产品概述
| Key Specificationsa | ||
|---|---|---|
| Item # | S440C | S442C |
| Detector Type | Thermopile in Quadrant Configuration | |
| Wavelength Range | 190 nm – 20 µm | |
| Optical Power Range | 0.5 mW – 5 W | 10 mW – 50 W |
| Power Resolution | 50 µW | 1 mW |
| Position Resolution | 5 µm | 10 µm |
| Housing Features | Through Holes for 30 mm Cage System | Internal SM1 Threading, Heat Sink |
| Connector | D-Sub 9 Pin Male (C Series) | |
| Power Meter Selection Guide |
|---|
| Sensors |
| Photodiode Power Sensors |
| Thermal Power Sensors |
| Thermal Position & Power Sensors |
| Pyroelectric Energy Sensors |
| Power Meter Consoles and Interfaces |
| Digital Handheld Consoles |
| Analog Handheld Console |
| Touchscreen Handheld Console |
| Dual-Channel Benchtop Console |
| USB Interfaces with External Readout |
| Complete Power Meters |
| Power Meter Bundles |
| Wireless Power Meters with Sensors |
| Compact USB Power Meters |
| Field Power Meters for Terminated Fibers |
核心特性
- 分段式象限位置探头
- 宽波长范围，具有相对平坦的光谱响应(请查看规格标签曲线图)
- 高精度的宽光功率范围
- C系列接头支持探头快速连接至PM100D3、PM400表头、PM5020表头或PM102系列表头嵌入式EEPROM包含探头和校准数据
- 支持探头快速连接至PM100D3、PM400表头、PM5020表头或PM102系列表头
- 嵌入式EEPROM包含探头和校准数据
- 通过8-32/M4通用螺孔安装接杆
技术规格
| Key Specificationsa | ||
|---|---|---|
| 产品型号 | S440C | S442C |
| Detector Type | Thermopile in Quadrant Configuration | |
| Wavelength Range | 190 nm – 20 µm | |
| Optical Power Range | 0.5 mW – 5 W | 10 mW – 50 W |
| Power Resolution | 50 µW | 1 mW |
| Position Resolution | 5 µm | 10 µm |
| Housing Features | Through Holes for 30 mm Cage System | Internal SM1 Threading, Heat Sink |
| Connector | D-Sub 9 Pin Male (C Series) | |
| Power Meter Selection Guide |
|---|
| Sensors |
| Photodiode Power Sensors |
| Thermal Power Sensors |
| Thermal Position & Power Sensors |
| Pyroelectric Energy Sensors |
| Power Meter Consoles and Interfaces |
| Digital Handheld Consoles |
| Analog Handheld Console |
| Touchscreen Handheld Console |
| Dual-Channel Benchtop Console |
| USB Interfaces with External Readout |
| Complete Power Meters |
| Power Meter Bundles |
| Wireless Power Meters with Sensors |
| Compact USB Power Meters |
| Field Power Meters for Terminated Fibers |
注：以上参数为典型值，具体以产品 datasheet 为准。
产品详细说明
兼容的功率计表头和功率计表头接口
两种探头均具有C系列接头，可以使用PM100D3、PM400或PM5020功率计表头或PM102系列功率计表头(所有控制装置单独出售)进行控制。PM100D3和PM400表头具有触摸显示屏，用于读出功率和位置，通过USB 2.0连接PC可以运行光学参数监测(OPM)软件。PM5020台式表头最多可以读出两个探头的功率和位置，并显示在触摸屏上或通过USB 2.0、以太网或串行连接OPM软件显示在PC。PM102系列需要一台带OPM软件的PC，才能在功率计系统中操作探头；根据所用的PM102型号，可以通过USB 2.0、RS-232或UART进行操作。
在PM100D3、PM400或PM5020表头显示屏或OPM软件GUI中可以查看许多不同的显示选项：
- 位置调谐： 直观表示光束在探头上的位置。可在中间的Ø1 mm和Ø6 mm的圆间调整可见区域。左侧显示了整个探头表面测得的功率以及光束的X和Y坐标。可选设置用于显示随时间变化的位置的可视轨迹(位置轨迹显示)。
- 图形： X和Y位置随时间变化的图形，或总功率随时间变化的图形。用户可以触摸单个按钮在位置图和功率图之间切换。
- 统计： 测量统计表。该装置将采集多个连续样本，然后显示平均值、中位数、标准差等。
- 数字： 整个探头的整体功率测量结果的数字读数，以W、V或dB为单位显示。光束位置坐标也显示在屏幕的右上方。
更多有关触摸屏功率计表头的信息，请看PM100D3、PM400完整页面和PM100D3和PM400手册。更多有关台式双通道功率计表头的信息，请看PM5020完整页面和手册。有关带接口的功率计表头的详细信息，请查看PM102系列完整页面和手册。
应用领域
- 激光功率与能量测量
- 光学通信与光网络
- 光谱分析与光学检测
- 科研实验与教学演示
- 工业自动化与质量检测
订货信息
本产品型号为 S442C，下单时请提供完整型号。
如需定制特殊规格或批量采购，请联系我们的销售人员获取报价和货期信息。
所有产品均提供原厂正品保证，附带完整的产品资料和售后支持。
