产品概述

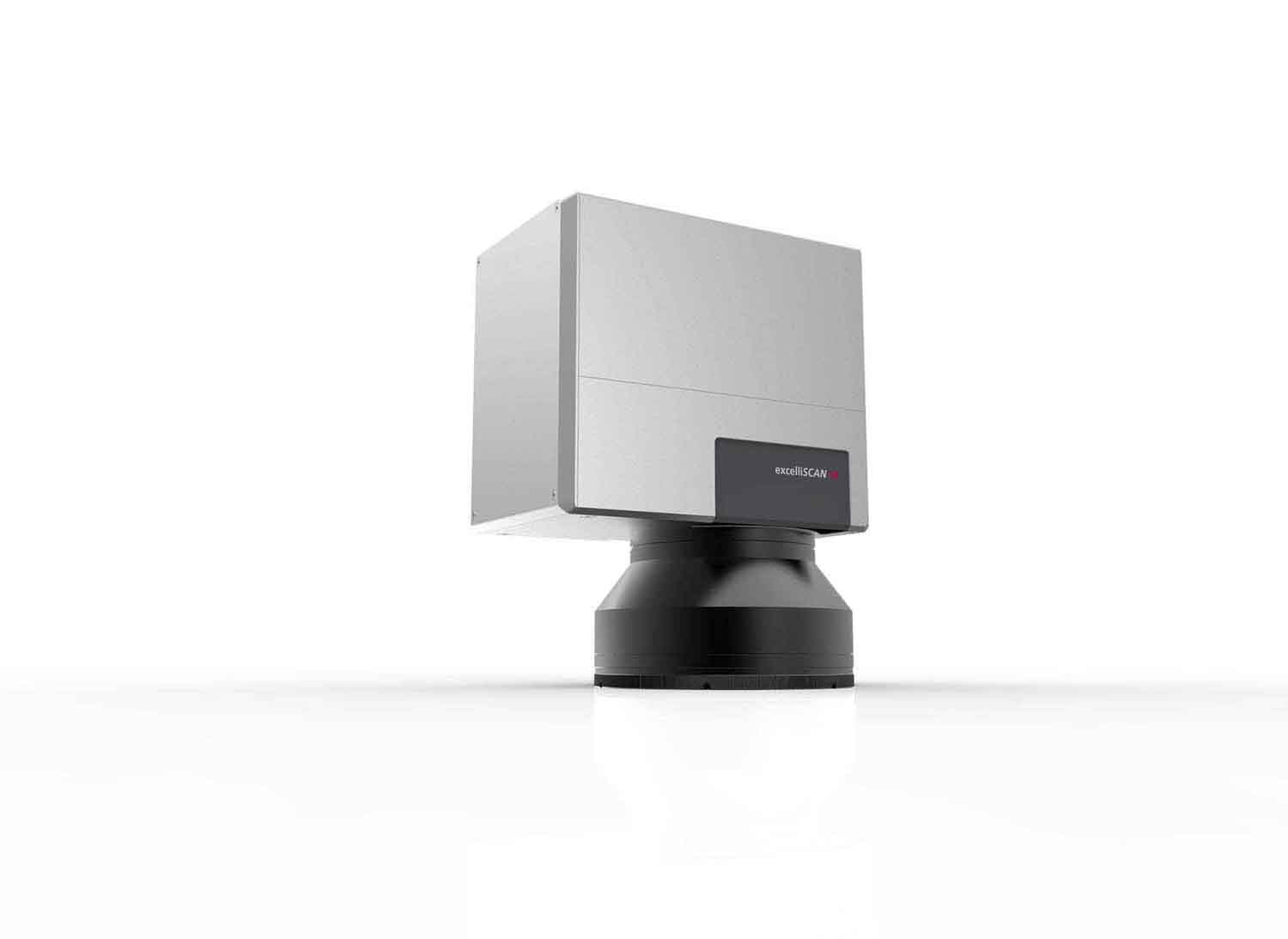

excelliSCAN 30振镜-scanlab公司产品-长沙高飞激光设备有限公司是德国SCANLAB公司是全球领先的激光扫旗下的一款旗舰级数字编码旗舰级数字编码扫描振镜。该产品通光孔径30mm，扫描角度±0.35 rad，重复定位精度<0.4μrad，非线性度<0.5mrad/44°，标记速度<2m/s，定位速度<11.2m/s，采用数字编码器位置检测，支持SCANahead前馈控制技术，广泛应用于激光打标、焊接、切割等工业场景。

产品特点

⚡ 高速扫描性能

本产品标记速度可达2m/s，定位速度11.2m/s，追踪误差仅0ms。采用SCANahead前馈控制技术，振镜始终以最大加速度运行，无需预留减速余量，在高速扫描中保持极高的轮廓精度，消除圆弧缩颈效应，尤其适合高速矢量标记和填充加工。

🎯 高精度定位

重复定位精度（RMS）<0.4μrad，非线性度<0.5mrad/44°，采用高分辨率数字编码器位置反馈，闭环控制消除了开环系统中固有的漂移和迟滞误差，增益漂移<5ppm/K，零点漂移<10μrad/K，8小时温漂<20μrad（预热30分钟后）。精密的光学传感器和先进的温度漂移自动补偿技术，确保在长时间连续工作中维持出色的定位稳定性和加工一致性。

🌡️ 超低温度漂移

采用精细的光电传感器技术和先进的温度漂移自动补偿算法，有效克服了振镜扫描器的温度漂移问题。零点温度漂移仅<10μrad/K，增益温度漂移<5ppm/K，8小时长期温漂<20μrad，可满足绝大多数长时间、大规模标记和焊接应用对稳定性的要求。在环境温度波动±10℃的工况下，仍能保证加工质量的一致性。

🔧 dynAXIS系列数字编码振镜电机

采用SCANLAB最新的dynAXIS se数字编码振镜电机，内置20位高分辨率编码器，提供0.4μrad的定位分辨率。编码器直接读取转子角位置，消除了模拟位置检测器固有的噪声和漂移，实现真正的闭环伺服控制。电机峰值扭矩大、响应速度快，即使在满载工况下也能保持亚微弧度级的定位精度。

📡 数字伺服驱动板

采用SCANLAB数字伺服控制板，配合20位高分辨率编码器实现全数字闭环伺服控制。驱动板支持SCANahead前馈控制技术，大幅提升振镜的动态性能和加工精度，同时提供完善的诊断和保护功能。

🔌 接口兼容性

本产品支持SL2-100标准通信协议，SL2-100协议提供20位数字分辨率（0.76μrad），XY2-100协议提供16位分辨率（12μrad），兼容市面上绝大多数激光控制卡（如JCZ EZCAD系列、SCANLAB RTC系列、RAYLASE SP-ICE系列等），即插即用，系统集成便捷高效。供电要求30V DC/6A，接口线缆采用屏蔽设计，有效抑制外部电磁干扰。

❄️ 高效散热系统

本产品采用风冷/水冷可选散热方式，水冷回路覆盖振镜镜座和入射口等核心热区，有效控制镜片温升，防止热透镜效应导致的光斑漂移和焦点偏移。在高功率长时间连续运行工况下，水冷系统可确保振镜工作温度始终维持在最佳范围，保证加工质量的一致性。

🛡️ 高可靠性设计

SCANLAB产品严格遵循德国制造标准，所有产品出厂前均经过全面的质量检测和长时间老化验证。编码器版本支持iDRIVE扩展诊断功能，可实时监测振镜运行状态、温度、位置偏差等关键参数，便于预测性维护。产品防护等级IP50/IP56（视型号），确保在工业环境中的长期可靠运行。

详细规格参数

光学参数
通光孔径	30mm
扫描角度	±0.35 rad
最大承受功率	3000W
镜片反射波长	全系列镀膜可选

扫描参数
非线性度	<0.5mrad/44°
追踪时间	0ms
重复定位精度(RMS)	<0.4μrad
标记速度	<2m/s
定位速度	<11.2m/s
增益漂移	<5ppm/K
零点漂移	<10μrad/K
8小时温漂(预热30分钟后)	<20μrad

电气参数
供电电源	30V DC/6A
输入信号协议	SL2-100
冷却方式	风冷/水冷可选

机械参数
工作温度	25±10℃
外形尺寸(L×W×H)	230x180x200mm
重量	7.5kg

工作原理

激光振镜扫描系统是一种基于电磁偏转原理的高精度光束定位装置，由两台正交安装的振镜电机分别驱动X轴和Y轴反射镜片偏转，将入射激光束导向加工平面上的任意位置，形成二维扫描区域。振镜电机本质上是一种有限转角伺服电机，当驱动板向电机线圈输入控制电流时，电磁力矩驱动转子及镜片偏转到指定角度；位置传感器（模拟位置检测器APD或数字编码器）实时检测转子角位置，与指令位置比较后形成闭环伺服控制。振镜的扫描速度取决于电机的动态响应特性，追踪时间（tracking error）表征了振镜跟随指令信号的延迟程度，是衡量振镜高速性能的关键指标。

典型应用领域

激光打标

适用于金属和非金属表面的文字、图案、二维码、序列号等标记，标记精度高、速度快、效果持久，广泛应用于电子元器件、五金工具、医疗器械等行业。

激光焊接

可用于薄板搭接焊、点焊等精密焊接应用，焊接热影响区小、变形小，适合精密零部件的焊接加工。

激光切割

配合适当功率的激光器，可实现薄板金属和非金属材料的精密切割，切缝窄、速度快、边缘质量好。

3D打印/增材制造

用于SLM/SLS金属增材制造中的激光扫描，精确控制激光能量分布和扫描路径，确保每层烧结质量。

精密微加工

适用于半导体、微电子、光子学等领域的精密微结构加工，如微孔钻削、微通道刻蚀、薄膜图案化等。

激光清洗

配合高功率脉冲激光器，用于金属表面氧化层、涂层、污垢等的选择性清洗，无损基材。

科研与教育

适用于高校和科研院所的激光加工实验研究，是光学工程、材料科学、先进制造等领域的常用实验设备。

选型建议

选择扫描振镜时，首先根据激光器功率确定通光孔径：100W以下选8-10mm，100-500W选10-14mm，500W以上选20-30mm。其次根据加工精度要求选择振镜级别：经济型10C满足90%的常规打标需求；高精度14AW-III-Pro适合精密打标和焊接；对于高端应用，德国进口振镜提供更高的精度和稳定性，excelliSCAN系列配备数字编码器和SCANahead控制技术，适合最苛刻的精密加工需求。扫描速度和动态性能取决于应用场景：打标以标记速度和书写速度为主要指标，焊接以焊接速度和追踪误差为关键参数。

同系列型号对比

型号	通光孔径	追踪误差	标记速度	定位速度	重复精度	位置检测	参考价格(元)
excelliSCAN 14	14mm	0ms	＜4m/s	＜30m/s	＜0.4μrad	数字编码器	询价
excelliSCAN 20	20mm	0ms	＜2.5m/s	＜16m/s	＜0.4μrad	数字编码器	询价
excelliSCAN 30	30mm	0ms	＜2m/s	＜11.2m/s	＜0.4μrad	数字编码器	询价

品牌介绍

德国SCANLAB公司是全球领先的激光扫描振镜系统制造商，成立于1990年，总部位于慕尼黑。SCANLAB产品线涵盖从入门级basiCube到旗舰级excelliSCAN的全系列振镜，广泛应用于激光打标、焊接、切割、微加工、增材制造等领域。凭借创新的SCANahead控制技术和dynAXIS系列数字编码振镜电机，SCANLAB始终引领行业技术发展，以卓越的精度、稳定性和动态性能享誉全球。
