Wavelength SL-532-65-120Q F-Theta扫描场镜
532nm绿光 · 石英材质 · 120mm焦距 · 65mm×65mm扫描范围
产品概述
Wavelength SL-532-65-120Q是一款高品质绿光F-Theta扫描场镜，采用石英（Fused Silica）光学材质，专为532nm绿光激光应用优化设计。该场镜焦距120mm，支持65mm×65mm的有效扫描范围，采用远心光学结构，确保整个扫描场内光斑大小均匀、能量分布一致。产品具备高透射率（>95%）、小光斑尺寸（17.2~20.5μm）等优异性能，标准M85×1螺纹接口适配主流振镜系统，广泛适用于激光打标、激光雕刻、微加工及科研实验等场景。
核心规格参数
| 参数项 | 参数值 |
|---|---|
| 型号 (Model) | SL-532-65-120Q |
| 波长 (Wavelength) | 532nm（绿光） |
| 材质 (Material) | 石英 (Fused Silica) |
| 有效焦距 (EFL) | 120mm |
| 前焦距 (FFL) | 185.36mm |
| 工作距离 (WD) | 156.59mm |
| 扫描角度 (Scan Angle) | ±20° |
| 扫描长度 (Scan Length) | 91.9mm |
| 扫描场 (Scan Field) | 65mm × 65mm |
| 入射光束直径 (1/e²) | 12mm |
| 镜片间距 M1-M2 | 17mm |
| M2镜中心距离 | 14.86mm |
| M2安装边缘距离 | 13.13mm |
| 光斑尺寸范围 (1/e²) | 17.2~20.5μm |
| 外径 (Outer Diameter) | Φ98mm |
| 螺纹 (Thread) | M85×1 |
| 总长 (Total Length) | 71mm |
| 保护窗口 (Protective Window) | D85T3 |
| 透射率 (Transmission) | >95% |
| 远心度 (Telecentricity) | <6deg |
| EFL@546nm | 120.27mm |
| 入射光瞳直径 | Φ36mm |
| 镜筒材质 | 铝合金（黑色阳极氧化） |

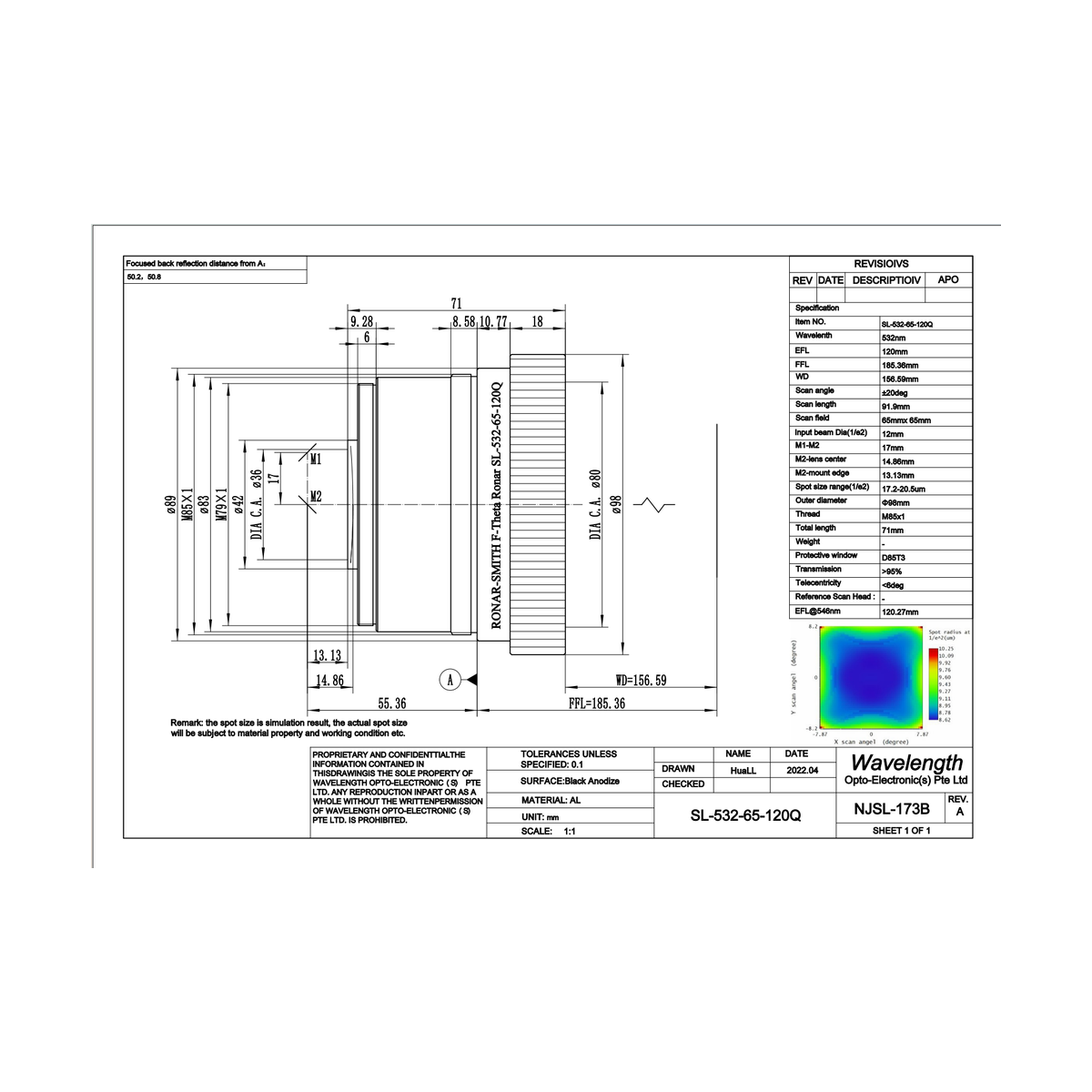

| 图纸编号 | NJSL-173B |
产品特点
- 石英材质 (Fused Silica)：高纯度石英光学玻璃，紫外-可见波段透射性能优异，热稳定性好
- 高透射率 >95%：多层介质膜镀膜，能量损耗低，加工效率高
- 远心设计 <6°：远心光学结构，全扫描场内光斑垂直入射，加工精度更高
- 小光斑 17.2~20.5μm：全视场内光斑尺寸小且均匀，支持精细微加工
- M85×1标准螺纹：标准接口规格，适配市场主流振镜系统，安装便捷
- 铝合金镜筒：黑色阳极氧化铝合金外壳，坚固耐用，散热性能优良
- D85T3保护窗：配备大口径保护窗口，有效防护内部光学镜片，延长使用寿命
- 绿光波段优化：针对532nm绿光激光波长专门设计，光学性能最佳
应用领域
- 激光打标（金属/非金属精密打标）
- 激光雕刻（精细图文雕刻）
- 3D打印（SLA光固化3D打印）
- 激光微加工（微孔加工、微切割）
- 科研实验（激光光学实验、光束扫描）
- PCB加工（电路板激光标记）
- 医疗器械加工（精密器械激光打标）
常见问题
Q1：这款F-Theta场镜适用于什么波长的激光器？
A：SL-532-65-120Q场镜专为532nm绿光激光波长优化设计，适用于绿光激光器。
Q2：扫描范围是多大？有效焦距是多少？
A：该场镜有效扫描范围为65mm×65mm，有效焦距（EFL）为120mm，工作距离为156.59mm。
Q3：场镜的接口规格是什么？适配哪些振镜？
A：采用标准M85×1螺纹接口，外径Φ98mm，可适配市场上大多数主流振镜型号。
Q4：光斑大小是多少？远心度如何？
A：在整个扫描场内光斑尺寸范围为17.2~20.5μm（1/e²），远心度小于6度，保证加工均匀性。
⚠️ 免责声明
本产品参数为典型值，仅供参考。产品规格如有改进或更新，恕不另行通知，请以实物为准。激光产品使用时请严格遵守相关安全规范，避免激光直接或间接照射人体。因产品使用不当或操作失误造成的损失，本公司不承担责任。
