产品概述

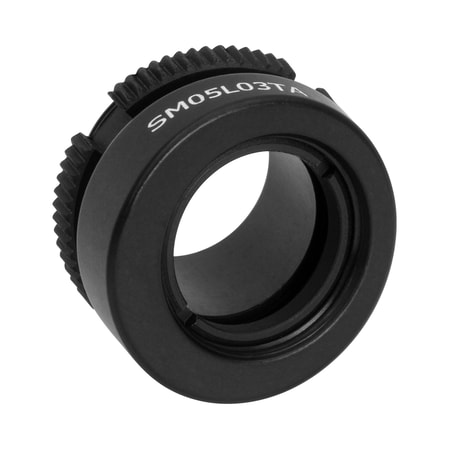

SM05L03TA是Thorlabs SM05系列10°角度安装座，采用0.535″-40 UNS标准螺纹，用于在SM05透镜镜筒中以10°倾角安装Ø1/2″ (Ø12.7 mm)光学元件。倾斜安装可有效减少光学元件表面的背反射干扰，提高光学系统的信噪比，特别适合激光系统中窗口片和偏振片的安装。

产品特点

• 10°倾斜安装：内置10°倾斜角，将光学元件以10°倾角安装在镜筒中，有效减少表面背反射对光路的干扰。
• 0.535″-40 UNS标准螺纹：与SM05系列所有镜筒和配件完全兼容，可直接旋入SM05镜筒使用。
• 减少背反射干扰：倾斜安装使光学元件表面反射光偏离主光路，避免反射光返回激光腔造成不稳定。
• 铝合金精密加工：采用航空级铝合金精密加工，角度精度高，确保光学元件倾斜角度的一致性。
• 配合固定环使用：需配合SM05固定环固定光学元件，安装简便可靠。

详细规格参数

安装使用说明

将光学元件放入角度安装座，使用SM05固定环固定。将角度安装座旋入SM05镜筒即可完成安装。注意选择合适的倾斜角度：3°适合一般背反射抑制，10°适合强背反射抑制场合。

典型应用

• 激光系统中窗口片的倾斜安装，抑制背反射
• 偏振片的倾斜安装，避免反射光返回激光器
• 法布里-珀罗标准具的倾斜安装
• 光学隔离器中元件的倾斜定位
• 需要控制背反射的精密光学系统

选型建议

3°倾斜适合大多数背反射抑制需求，对光路偏移影响较小；10°倾斜适合强背反射抑制场合，但会导致更大的光路偏移。请根据系统对背反射抑制和光路偏移的容忍度选择。
