产品概述

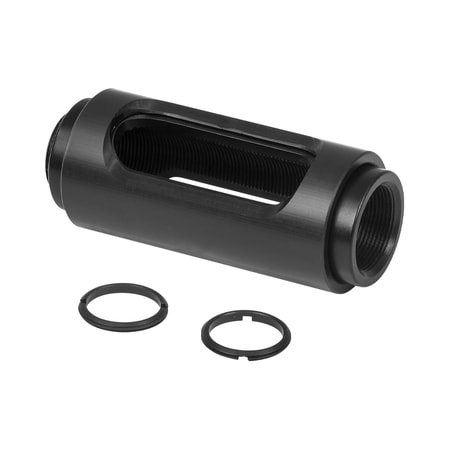

SM05L20C是Thorlabs SM05系列开槽透镜镜筒，采用0.535″-40 UNS标准螺纹，专为安装Ø1/2″ (Ø12.7 mm)光学元件而设计。该镜筒内螺纹深度为2.00″（50.8 mm），筒体开有纵向槽口，出厂附带2个SM05固定环，可同时固定两片光学元件。槽口设计允许使用扳手直接从侧面操作固定环，无需从端部操作，特别适合已堆叠的镜筒系统中调节中间固定环。

产品特点

• 开槽设计便于操作：筒体纵向开槽，可通过槽口直接操作内部固定环，即使在镜筒已堆叠安装的情况下也能方便调节，大幅提高组装效率。
• 双固定环配置：出厂附带2个SM05固定环，可同时固定两片光学元件，或使用隔圈精确控制元件间距，满足更复杂的光学系统需求。
• 0.535″-40 UNS标准螺纹：内螺纹深度2.00″（50.8 mm），与SM05系列所有配件完全兼容，确保系统组建的灵活性和一致性。
• 铝合金精密加工：采用航空级铝合金精密加工，黑色阳极氧化表面处理，有效减少杂散光反射，提高光学系统信噪比。
• 双端螺纹堆叠设计：一端内螺纹、一端外螺纹，可无缝对接同系列镜筒及配件，快速构建多元件光路系统。

详细规格参数

安装使用说明

将光学元件从镜筒内螺纹端放入，通过筒体槽口操作固定环旋入固定。建议使用Thorlabs扳手从槽口伸入拧紧固定环。两个固定环之间可放置隔圈精确控制元件间距。多支镜筒可通过内外螺纹对接堆叠。

典型应用

• 需要同时固定两片光学元件的光路系统
• 已堆叠镜筒系统中需要调节中间固定环的场合
• 透镜+滤光片组合安装，需精确控制间距
• 偏振片+波片组合安装，需独立固定各元件
• 科研实验系统中需要灵活调整光学元件位置的应用

选型建议

开槽镜筒适用于需要同时固定多个光学元件、或需要在不拆卸镜筒的情况下调节内部固定环的场合。如仅需固定单个光学元件，可选择标准SM05镜筒。深度选择需考虑两片元件及其间距的总厚度。
