Description
产品概述

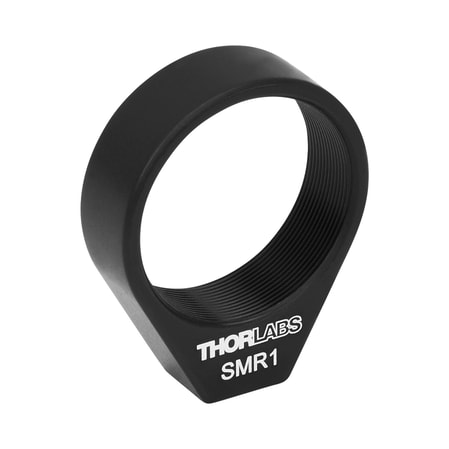

SMR1是Thorlabs SMR系列Ø1″透镜座，采用1.035″-40 UNS内螺纹，用于安装Ø1″ (Ø25.4 mm)光学元件。该透镜座无固定唇边设计，可安装较厚的光学元件，底部设有8-32攻丝孔，可直接安装在Ø1/2″接杆上。需配合SM1固定环使用，固定光学元件。
产品特点
- 无固定唇边设计：透镜座内孔无唇边限制，可安装任意厚度的Ø1″ (Ø25.4 mm)光学元件，灵活性更高。
- 1.035″-40 UNS内螺纹：采用SM1标准内螺纹，配合SM1固定环使用，从侧面压紧固定光学元件，安装简便可靠。
- 8-32英制安装孔：底部设有8-32攻丝孔，可直接安装在Ø1/2″接杆上，适配英制标准光学平台。
- 铝合金精密加工：采用航空级铝合金精密加工，黑色阳极氧化表面处理，耐用且美观。
- 紧凑轻量化：透镜座外形紧凑，占用空间小，适合空间受限的光学系统安装。
详细规格参数
| 参数 | 规格 |
|---|---|
| 型号 | SMR1 |
| 内螺纹规格 | 1.035″-40 UNS |
| 适用光学元件 | Ø1″ (Ø25.4 mm) |
| 固定唇边 | 无 |
| 底部安装孔 | 8-32攻丝孔 |
| 适用接杆 | Ø1/2″接杆 |
| 材质 | 铝合金（黑色阳极氧化） |
安装使用说明
将光学元件从透镜座开口端放入，使用SM1固定环沿内螺纹旋入固定。建议使用配套扳手拧紧固定环。透镜座底部8-32攻丝孔安装在Ø1/2″接杆上，配合底座固定到光学平台。
典型应用
- 各种厚度透镜的安装固定
- 光学平台上透镜的独立支撑安装
- 自由空间光路中光学元件的精密定位
- 激光系统中滤光片、偏振片的安装
- 科研实验中灵活的光学元件安装方案
选型建议
根据光学元件口径选择透镜座型号：Ø1/2″选SMR05，Ø1″选SMR1，Ø2″选SMR2。安装螺纹根据光学平台标准选择：英制8-32或公制M4。需要固定唇边的应用请选择SM系列标准镜筒。
同系列透镜座对比
| 型号 | 适用口径 | 内螺纹 | 安装孔 | 固定唇边 |
|---|---|---|---|---|
| SMR05 | Ø1/2″ | SM05 (0.535″-40) | 8-32 | 无 |
| SMR05/M | Ø1/2″ | SM05 (0.535″-40) | M4 | 无 |
| SMR1 | Ø1″ | SM1 (1.035″-40) | 8-32 | 无 |
| SMR1/M | Ø1″ | SM1 (1.035″-40) | M4 | 无 |
| SMR2/M | Ø2″ | SM2 (2.035″-40) | M4 | 无 |
品牌介绍
Thorlabs（索雷博）是全球领先的光电仪器与组件制造商，总部位于美国新泽西州，产品涵盖光学元件、光机械、运动控制、光电子器件等全系列，广泛应用于科研、工业与医疗领域。所有产品均通过严格质量检测，享有全球技术支持。
📞 技术咨询与订购热线：159-2722-0467
如需了解更多Thorlabs光学产品信息或获取批量报价，欢迎致电联系我们的专业技术团队。
