Thorlabs SR9F
SR9F
产品分类：激光二极管和光电二极管配件 · ESD保护应力消除电缆
产品概述

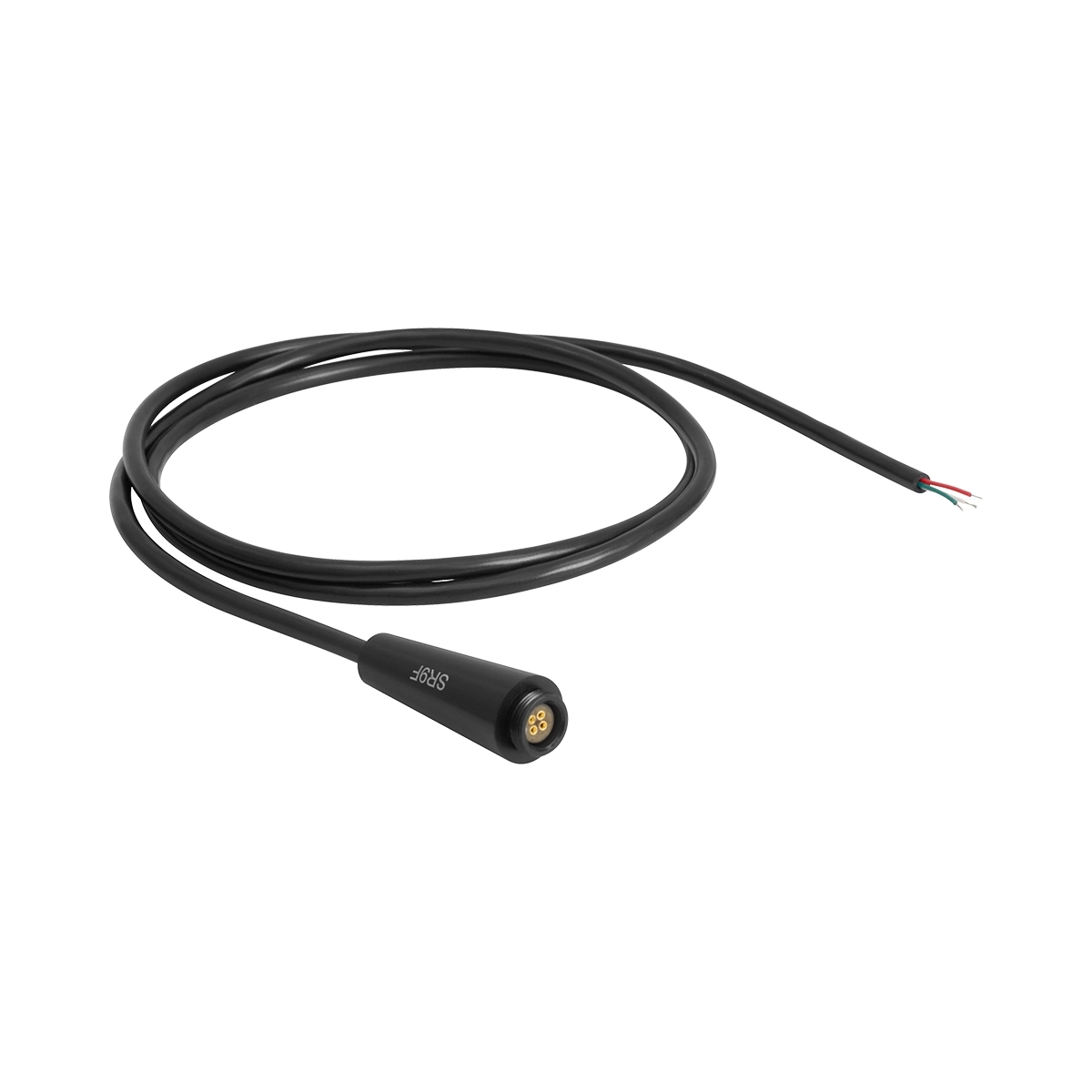

Thorlabs SR9F 是一款ESD保护应力消除电缆，属于Thorlabs激光二极管和光电二极管配件系列。
产品由Thorlabs原厂设计制造，品质可靠，广泛应用于光电探测、激光系统集成和科研实验等领域。
Thorlabs SR9系列ESD保护应力消除电缆专为激光二极管安全连接设计，集成肖特基二极管和齐纳二极管双重保护机制，有效抑制反向电压和ESD瞬态冲击，保护敏感激光二极管不受损坏。电缆长度约0.91米（3英尺），带屏蔽层设计，外部带有13/32″-40螺纹，兼容激光二极管准直镜筒、Ø1/2″立柱安装座和笼板安装座。提供A/B/C/D/F等多种引脚代码，匹配不同引脚配置的激光二极管，并有DB9接头版本可直接连接LDC200C系列激光二极管驱动器。
高飞激光作为Thorlabs授权合作伙伴，提供全系列产品的选型支持和技术服务，
为客户提供原厂正品保障和专业的售前售后支持。
核心规格参数
| 品牌 Brand | Thorlabs |
| 型号 Model | SR9F |
| 产品类型 | ESD保护应力消除电缆 ESD Strain Relief Cable |
| 产品系列 Series | SR9 系列 |
| 引脚代码 Pin Code | F、G |
| 最大正向电压 Max Forward Voltage | 3.3 V |
| 电缆长度 Cable Length | 约 0.91 m (3 ft) |
| 连接方式 Connector | 裸线 Bare Wires |
核心特点
- 集成肖特基二极管+齐纳二极管，ESD双重保护机制
- 带激光插座PCB板，直接安装Ø5.6 mm或Ø9 mm激光二极管
- 3英尺（约0.91 m）屏蔽电缆，有效抗电磁干扰
- 外部13/32″-40螺纹，兼容准直镜筒、立柱和笼板安装
- 多种引脚代码（A/B/C/D/F），匹配不同激光二极管
- 可选DB9接头版本，直连LDC200C系列激光二极管驱动器
- SR9系列（3.3V）和SR9H系列（7.5V）可选，覆盖多类LD
- 紧凑设计，安装便捷，使用灵活
同系列选型对比
下表为同系列产品参数对比，黄色高亮行为当前产品型号：
| 型号 | 引脚代码 | 正向电压 | 兼容插座 |
|---|---|---|---|
| SR9A | A、E | 3.3 V | S8060 |
| SR9B | B、H | 3.3 V | S8060 |
| SR9C | C、H | 3.3 V | S8060 |
| SR9D | D | 3.3 V | S8060-4 |
| SR9F | F、G | 3.3 V | S8060-4 |
技术参数
| 参数项 | 技术指标 |
|---|---|
| 品牌 Brand | Thorlabs |
| 型号 Model | SR9F |
| 产品类型 | ESD保护应力消除电缆 ESD Strain Relief Cable |
| 产品系列 Series | SR9 系列 |
| 引脚代码 Pin Code | F、G |
| 最大正向电压 Max Forward Voltage | 3.3 V |
| 电缆长度 Cable Length | 约 0.91 m (3 ft) |
| 连接方式 Connector | 裸线 Bare Wires |
| 保护电路 Protection | 肖特基二极管 + 齐纳二极管 (ESD双重保护) |
| 屏蔽类型 Shielding | 屏蔽电缆 Shielded Cable |
| 安装螺纹 Mounting Thread | 13/32″-40 外部螺纹 |
| 兼容插座 Compatible Socket | S8060-4 |
| 兼容驱动器 Compatible Controller | LDC200C 系列（DB9版本） |
| 安装方式 Mounting Options | 准直镜筒 / Ø1/2″立柱 / 笼板安装座 |
注：以上参数基于Thorlabs官方公开资料整理，具体规格以原厂最新数据为准。部分参数可能因产品批次不同略有差异。
详情介绍
产品说明：Thorlabs SR9F ESD保护应力消除电缆，专为激光二极管的安全连接而设计。
产品集成了激光二极管插座和ESD保护电路，通过0.91米长的屏蔽电缆引出，既方便连接激光二极管驱动器，
又能有效保护敏感的激光二极管免受静电放电损伤。
结构特点：电缆外部带有13/32″-40螺纹，可直接安装到Thorlabs的激光二极管准直镜筒、
Ø1/2″立柱安装座或笼板安装座上，集成方便。PCB板上集成肖特基二极管和齐纳二极管双重保护，
分别钳位反向电压和泄放正向瞬态高压，为激光二极管提供全方位ESD保护。
使用建议：请根据激光二极管的引脚配置和正向电压选择合适型号的电缆。
焊接或插拔操作时务必佩戴防静电手环，并在防静电工作台上进行。
DB9版本可直接连接LDC200C系列驱动器，裸线版本则需根据驱动器引脚定义进行接线。
应用领域
- 激光二极管驱动系统连接与保护
- 激光二极管ESD防护与安全操作
- 激光准直系统与光学实验集成
- 科研实验室激光实验与测试
- OEM激光设备制造与系统集成
常见问题 FAQ
Q：如何选择正确引脚代码的应力消除电缆？
A：引脚代码需根据激光二极管的引脚配置选择。常见的引脚代码包括A、B、C、D、F等，分别对应不同的阳极/阴极和光电二极管引脚排列。请查阅激光二极管的数据手册确认引脚配置，或提供二极管型号咨询高飞激光销售。
Q：SR9系列和SR9H系列有什么区别？
A：SR9系列设计用于最大正向电压3.3V的激光二极管，SR9H系列设计用于最大正向电压7.5V的激光二极管。两者保护电路参数不同，应根据激光二极管的实际正向电压选择合适的系列。
Q：DB9版本可以直接连接哪些驱动器？
A：带-DB9后缀的型号具有DB9接头，可直接与Thorlabs LDC200C系列激光二极管控制器配合使用。其他型号（裸线版本）则需要自行接线到驱动器或测试设备。
Q：ESD保护的原理是什么？能完全避免ESD损伤吗？
A：ESD保护电缆内部集成肖特基二极管（钳位反向电压）和齐纳二极管（泄放正向瞬态高压），形成双重保护机制。虽然不能保证100%防护所有ESD事件，但能显著降低ESD损伤的风险。使用时仍应配合防静电手环、防静电工作台等常规ESD防护措施。
免责声明
以上产品信息、技术参数及说明均基于Thorlabs官方公开资料整理，仅供参考。
产品规格、外观及价格如有更新，恕不另行通知，请以Thorlabs官方最新发布的数据为准。
高飞激光作为Thorlabs授权合作伙伴，提供全系列产品的销售和技术支持服务。
如需详细尺寸图、3D模型、操作手册或定制服务，请联系高飞激光销售人员获取。
