描述

Thorlabs TERA15-RX-FC是专为1550nm波段优化的光纤耦合太赫兹接收天线。其采用专利LT InGaAs/InAlAs量子阱材料与偶极子设计，具备>1THz超宽带宽与高灵敏度探测优势。产品配备FC光纤接口，可轻松集成于各类光学系统，是构建太赫兹时域光谱、高分辨成像及材料无损检测系统的理想核心器件。

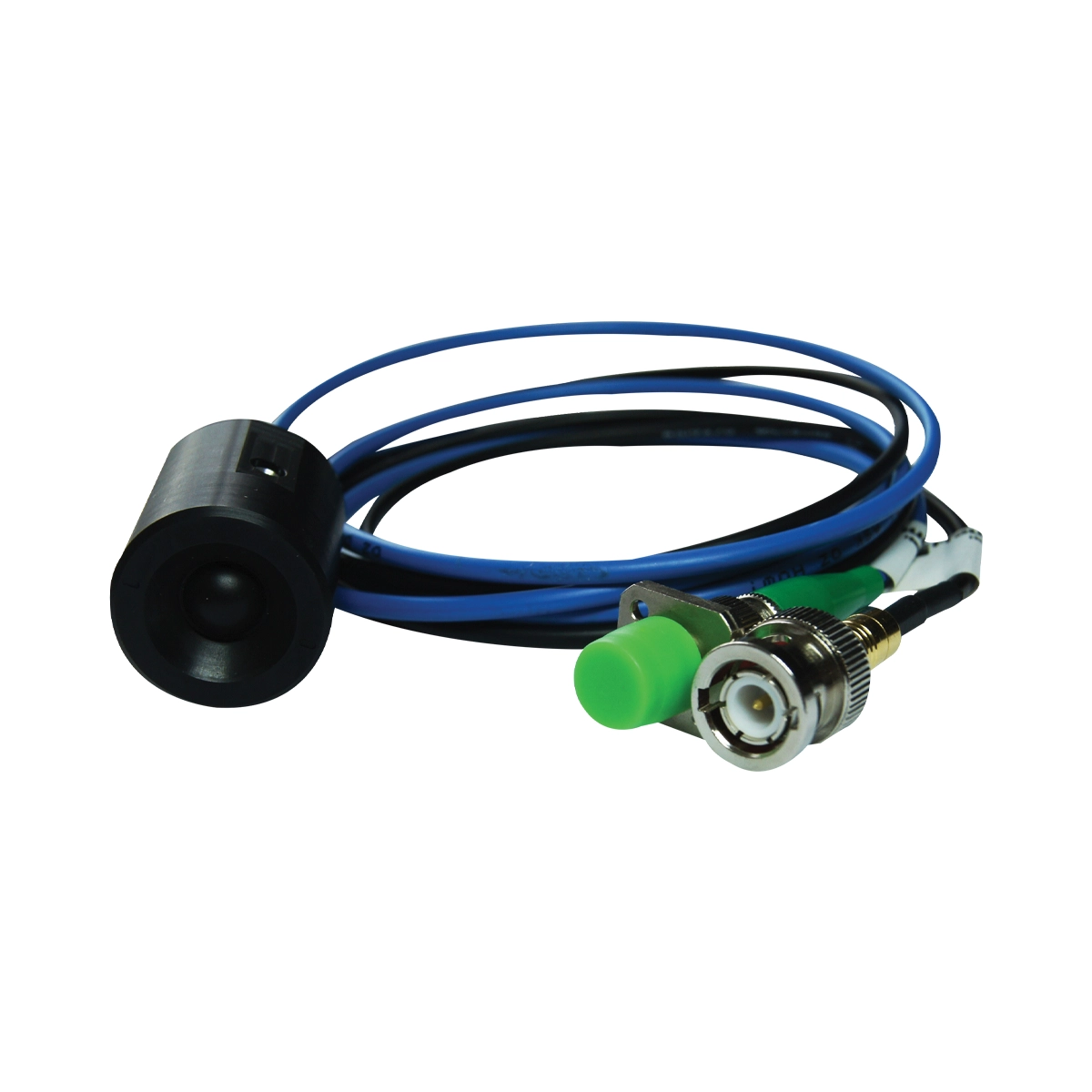

Thorlabs TERA15-RX-FC

太赫兹接收天线 (THz Detector / Receiver) | 1560 nm (1550nm波段)泵浦

TERA15-RX-FC是Menlo Systems的1550nm波段光纤耦合太赫兹接收天线，采用专利LT InGaAs/InAlAs多层量子阱材料，偶极子天线设计提供高灵敏度探测，适用于THz时域光谱和成像系统。该天线采用先进的光电导材料和工艺设计，提供出色的太赫兹发射/接收性能，是构建太赫兹时域光谱和成像系统的核心器件。

核心规格参数

产品类型 太赫兹接收天线 (THz Detector / Receiver) 泵浦波长 1560 nm (1550nm波段) 基底材料 LT InGaAs/InAlAs on InP 天线类型 偶极子 25 µm, 间隙 10 µm (Dipole 25 µm, Gap 10 µm) 芯片尺寸 4 mm x 4 mm, d=0.35 mm 最大光功率 < 40 mW (100 MHz重复频率) 脉冲宽度 < 150 fs 重复频率 100 MHz 偏置电压 THz输出功率 — THz带宽 > 1 THz (1/10带宽) THz光束发散角 — 光纤连接 光纤耦合 (FC接口) 连接器 — 工作温度 室温操作

核心特点

• 1550nm波段接收天线：光纤耦合设计

• 专利LT InGaAs/InAlAs多层量子阱材料：

• 台面结构工艺：性能稳定可靠

• THz频谱峰值>0.5THz：带宽>1THz

• 保偏熊猫光纤耦合：系统集成方便

• 每件出厂附带独立测试报告：

• 专为1560nm飞秒光纤激光器优化：

• 适用于THz时域光谱和成像系统：

详情介绍

产品概述

TERA15-RX-FC是Menlo Systems的1550nm波段光纤耦合太赫兹接收天线，采用专利LT InGaAs/InAlAs多层量子阱材料，偶极子天线设计提供高灵敏度探测，适用于THz时域光谱和成像系统。

材料与结构

采用LT InGaAs/InAlAs on InP多层量子阱系统，具有台面(Mesa)结构。该专利材料体系在1550nm波段具有优异的光电导特性，芯片尺寸4 mm x 4 mm, d=0.35 mm。天线类型为偶极子 25 µm, 间隙 10 µm (Dipole 25 µm, Gap 10 µm)，专为接收应用优化设计。

光学特性

泵浦波长1560 nm (1550nm波段)，光敏范围最高最高 1.57 µm。最大光功率< 40 mW (100 MHz重复频率)（100MHz重复频率），脉冲宽度< 150 fs。采用光纤耦合 (FC接口)，保偏熊猫光纤 (PM PANDA fiber)，系统集成方便。

THz性能

THz频谱峰值> 0.5 THz，1/10带宽> 1 THz (1/10带宽)。峰峰值时间差< 700 fs，展现出色的时间分辨率。每件产品出厂前经过严格测试，附带独立测试报告。

典型应用

适用于THz时域光谱、成像系统、材料表征、无损检测等领域，配合飞秒光纤激光器可构建完整的1550nm波段太赫兹系统。

同系列对比参考

Thorlabs提供多种太赫兹光电导天线产品，覆盖800nm和1550nm两大泵浦波长系列，包括自由空间和光纤耦合版本，以及发射和接收专用型号。配合飞秒激光源可构建完整的太赫兹时域光谱系统。更多选型请联系我们。

技术参数

产品类型 太赫兹接收天线 (THz Detector / Receiver) 泵浦波长 1560 nm (1550nm波段) 基底材料 LT InGaAs/InAlAs on InP 天线类型 偶极子 25 µm, 间隙 10 µm (Dipole 25 µm, Gap 10 µm) 芯片尺寸 4 mm x 4 mm, d=0.35 mm 最大光功率 < 40 mW (100 MHz重复频率) 脉冲宽度 < 150 fs 重复频率 100 MHz 偏置电压 THz输出功率 — THz带宽 > 1 THz (1/10带宽) THz光束发散角 — 光纤连接 光纤耦合 (FC接口) 连接器 — 工作温度 室温操作

应用领域

• 太赫兹时域光谱 (THz-TDS)：适用于太赫兹时域光谱 (THz-TDS)中的太赫兹发射/接收需求。

• 太赫兹成像与材料表征：适用于太赫兹成像与材料表征中的太赫兹发射/接收需求。

• 无损检测与安全检测：适用于无损检测与安全检测中的太赫兹发射/接收需求。

• 生物医学与科研应用：适用于生物医学与科研应用中的太赫兹发射/接收需求。

• OEM系统集成：适用于OEM系统集成中的太赫兹发射/接收需求。

产品订购信息

产品型号：TERA15-RX-FC

类型：太赫兹接收天线 (THz Detector / Receiver)

标准配置：天线模块、产品手册、测试报告。

配套产品：飞秒激光器、延迟线、锁相放大器、THz光学元件等，请咨询销售。

常见问题 FAQ

Q: 光电导天线的工作原理是什么？

A: 飞秒激光照射半导体产生瞬态载流子，在外加偏压下形成瞬态电流从而辐射太赫兹波（发射模式）；接收模式下，太赫兹电场驱动光生载流子产生光电流。

Q: 800nm和1550nm天线有什么区别？

A: 800nm天线（如PCA800）用GaAs衬底，适合Ti:Sapphire飞秒激光器；1550nm天线（如TERA15）用InGaAs/InAlAs材料，配合飞秒光纤激光器，系统更紧凑。

Q: 如何选择发射和接收天线？

A: 典型THz-TDS系统需要一对天线（发射+接收）。请确保泵浦波长匹配，通常选择同一波长系列的产品配对使用。

Q: 天线的使用寿命是多久？

A: 在推荐工作条件下使用寿命长。请避免超过最大光功率和偏置电压，保持工作环境清洁。

以上参数由Thorlabs官方数据整理，实际规格以产品手册和测试报告为准。TERA15系列由Menlo Systems生产，Thorlabs代理销售。
