描述

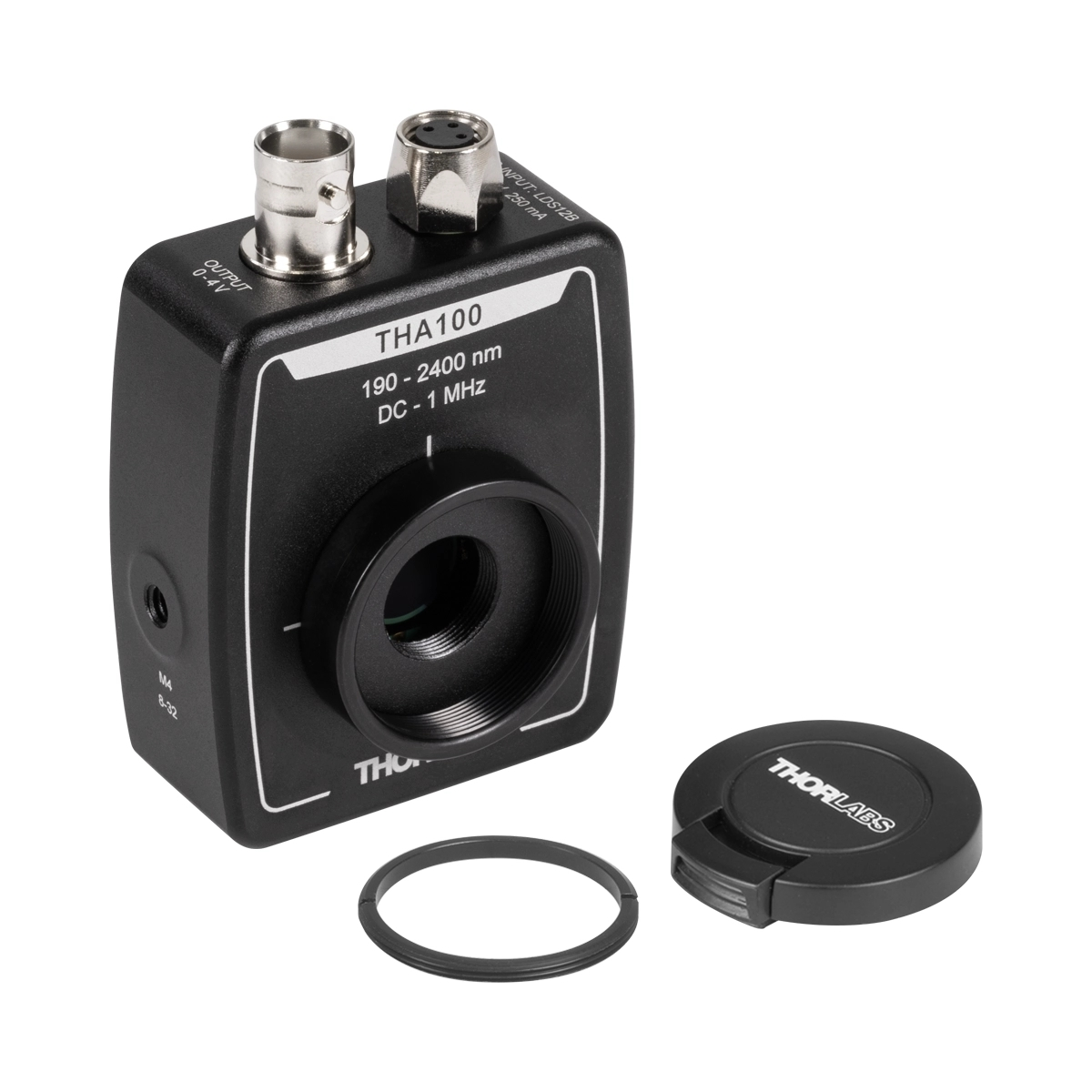

Thorlabs THA100是一款基于TTT材料的快速热敏探测器，专为高能量脉冲与斩波光源设计。其波长覆盖190至2400nm，具备10ns极速上升时间与78.5mm²大感光面积，内置8档可调增益放大器。产品采用SM1螺纹与BNC输出接口，完美胜任脉冲激光能量测量、功率监测及光束分析等应用。

产品概述

Thorlabs THA100带放大的快速热敏探测器是一种基于四硫代并四苯(TTT)且带放大的增益可调探测器，适用于190 nm至2400 nm范围内的脉冲光信号。虽然这个探测器设计用于高能量、短脉冲激光，但也可用于测量调制或纯连续波(CW)光源。外壳侧面的旋转开关能以8个增益档位调节信号放大，最高可放大36 dB。信号输出端口有BNC接头，可驱动50 Ω和高阻抗负载，其最大输出电压分别为2 V和4 V。

THA100探头的外表面是一层铜电极薄膜，铜薄膜与下面的TTT层结合能高效吸收入射光子。探头元件基于亚微米热电堆厚膜技术构造而成，其中由光子吸收产生的热流垂直通过材料层。TTT材料通过固有的塞贝克效应将热能转换为电能，从而实现10 ns的典型信号上升时间和800 ns的典型信号下降时间。由于这些响应时间以及高功率承受能力和高灵敏度，这种探测器非常适合监测快速制造过程和探测重复频率最高1 MHz的超短激光脉冲的不稳定度。

由于有源面积大(78.5 mm2)，且能够承受最高100 kW/cm2的高峰值功率密度，这种探测器非常适合测量强度范围很宽和高峰值脉冲能量的光源。在第1个增益设置下(0 dB)，探测器对短于1 µs的脉冲具有1500 V/J的灵敏度，对连续波(CW)和准连续波(QCW)输入具有5 mV/W的灵敏度。

THA100探测器具有从190 nm到2400 nm的宽吸收波长范围，因此适用于从紫外到中红外的应用。为了快速参考，探测器的吸收光谱已打印在外壳背面，如图1.3所示。关于THA100探测器光谱响应的更多信息，请查看下面的性能曲线或规格标签。

核心特性

• 波长范围：190 – 2400 nm
• 带可调增益的放大器
• 优化用于高能量脉冲或斩波光源
• 10 ns典型上升时间和800 ns典型下降时间
• 探测器有源面积：78.5 mm2(Ø10 mm)
• SM1(1.035″-40)外螺纹和SM05(0.535″-40)内螺纹
• 点击链接查看产品图片
• 点击图标查看详情
• 使用第1个增益设置(0 dB)
• 使用第8个增益设置(36 dB)

技术规格

Item #a	Housing Featuresb	波长范围	Max Pulse Detection Rate	Voltage Output	灵敏度	Typical Performance Plots	感光面积	Operating Temperature Range	Power Supply Included
THA100		190 – 2400 nm	1 MHz	50 Ω: 0 – 2 V Hi-Z: 0 – 4 V	Pulses <1 µs @ 1064 nm: 1500 V/Jc – 100 000 V/Jd QCWe >2 µs @ 1064 nm: 5 mV/Wc – 300 mV/Wd		78.5 mm2 (Ø10 mm)	10 to 40 °C	Yes

应用领域

• 脉冲激光能量测量
• 激光功率监测
• 光束分析
• 工业激光检测
• 科研实验
• 医疗激光

订货信息

产品型号：THA100

品牌：Thorlabs（美国）

高飞激光作为专业的光电产品供应商，提供Thorlabs全系列产品的采购服务。关于具体价格和货期，请联系我们的销售人员。

销售热线：15927220467  |  邮箱：859818709@qq.com

常见问题

Q: THA100的响应波长范围是多少？

A: 具体响应波长范围请参考上方技术规格表，不同型号参数有所差异。

Q: 是否提供技术支持和选型指导？

A: 我们提供专业的技术咨询和选型指导，如有任何疑问，欢迎联系我们的技术团队。

Q: 产品的货期是多久？

A: 现货产品通常1-3个工作日发货，期货产品请联系销售人员确认具体货期。

Q: 产品是否为原装正品？

A: 所有产品均为Thorlabs原厂正品，享受厂家标准质保服务，请放心购买。
