产品简介

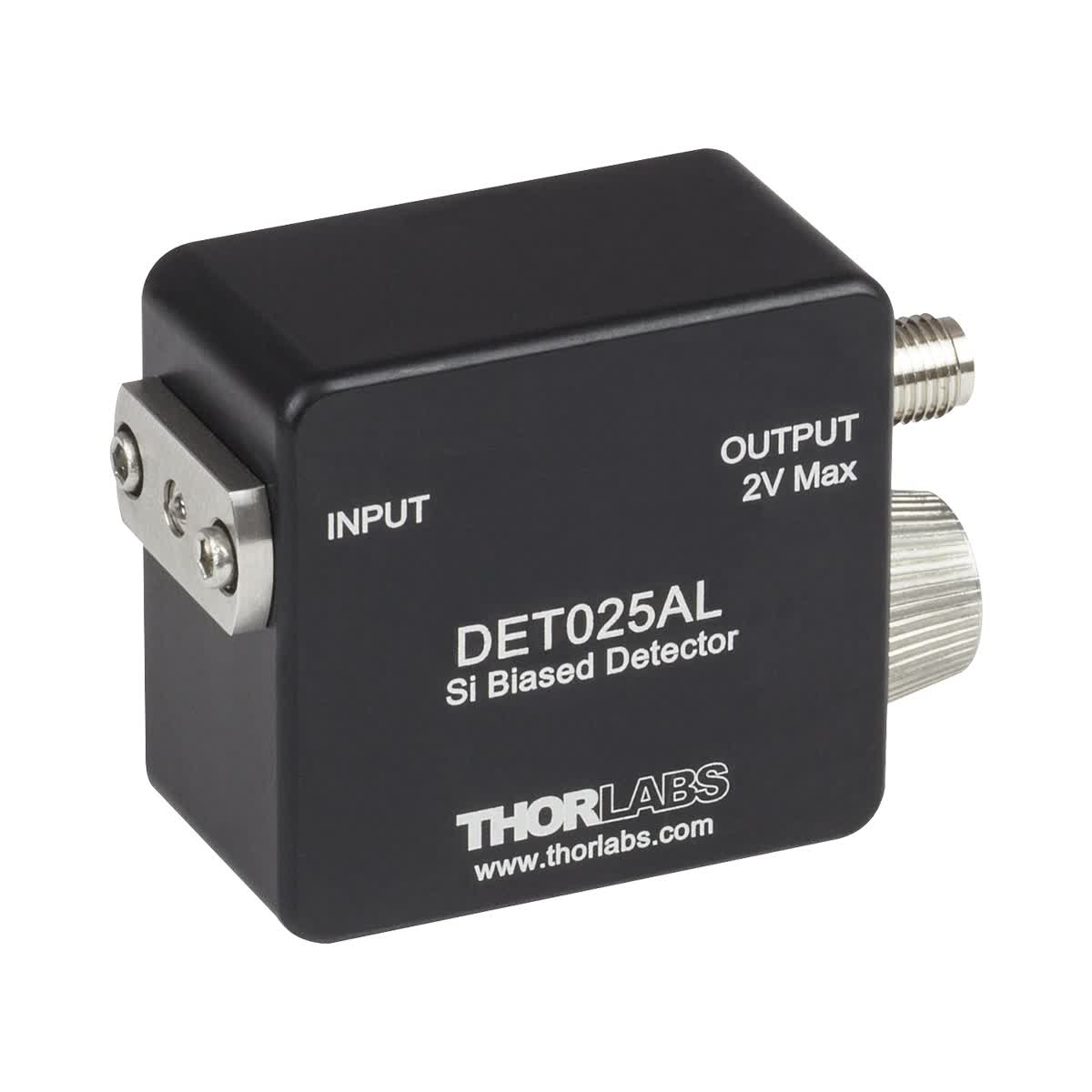

Thorlabs DET025AL为DET025A的球透镜版本，两者的核心参数基本一致——2GHz带宽、155皮秒上升时间、400-1100nm波段——唯一的区别是输入端采用了未镀膜的球透镜代替平面窗口。

球透镜的作用是收集和聚焦入射光到探测器有源区，这对于光束质量差、发散角大或者光斑稍大的应用场景特别有帮助。球透镜能提高有效光收集效率，在一定程度上补偿对准误差。

如果你需要在不理想的光束条件下进行高速检测，DET025AL的球透镜设计会比DET025A的平面窗口更有优势。当然，如果光束质量很好、已经准直好，直接用DET025A的AR镀膜窗口可以得到更高的入射效率。

2GHz的带宽依然是同类产品中的顶级水平，配合示波器可以观测到皮秒级的高速光学信号。

全维度详细技术参数（原厂规格标准）

全维度详细技术参数（原厂规格标准）

参数项	规格指标
Detector Material	Silicon (Si)
Wavelength Range	400 – 1100 nm
Active Area	–
Rise Time	155 ps (Typical)
Bandwidth	2 GHz (-3 dB)
Input Type	Free-Space, Uncoated Ball Lens
Signal Output	SMA
Minimum Resistor Load	50 Ω
Maximum Peak Power	18 mW
Output Voltage	2 V (Max)
Bias Voltage	12 V (A23内置)
Output Connector	SMA (DC Coupled)
Housing Dimensions	2.21″ × 1.40″ × 0.80″ (56.1 × 35.6 × 20.3 mm)
Mounting Taps	8-32 / M4 (Universal)
Storage Temperature	-20 to 70 °C
Operating Temperature	0 to 40 °C
Battery	A23, 12 VDC

参数项	规格指标
Signal Output	SMA
Minimum Resistor Load	50 Ω
Output Voltage	2 V (Max)
Bias Voltage	12 V (A23内置)
Output Connector	SMA (DC Coupled)
Battery	A23, 12 VDC

参数项	规格指标
Housing Dimensions	2.21″ × 1.40″ × 0.80″ (56.1 × 35.6 × 20.3 mm)
Mounting Taps	8-32 / M4 (Universal)
Storage Temperature	-20 to 70 °C

| Operating Temperature | 0 to 40 °C |

产品核心优势

• 2GHz超高带宽，155ps超快响应
• 球透镜输入，提高光收集效率
• 对光路对准容差大，适合欠准直光束
• 400-1100nm宽波段覆盖
• SMA输出，50Ω阻抗匹配

核心应用领域

• 发散光高速检测
• 光束质量欠佳的自由空间光测量
• 激光脉冲表征
• 光学采样
• 高速光学调制分析
• 微波光子学

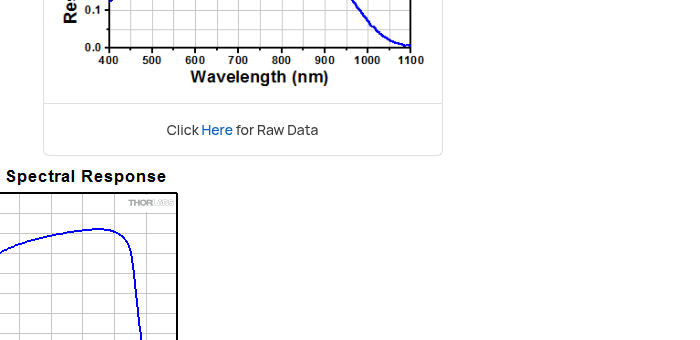

光谱响应曲线
