Description

产品简介

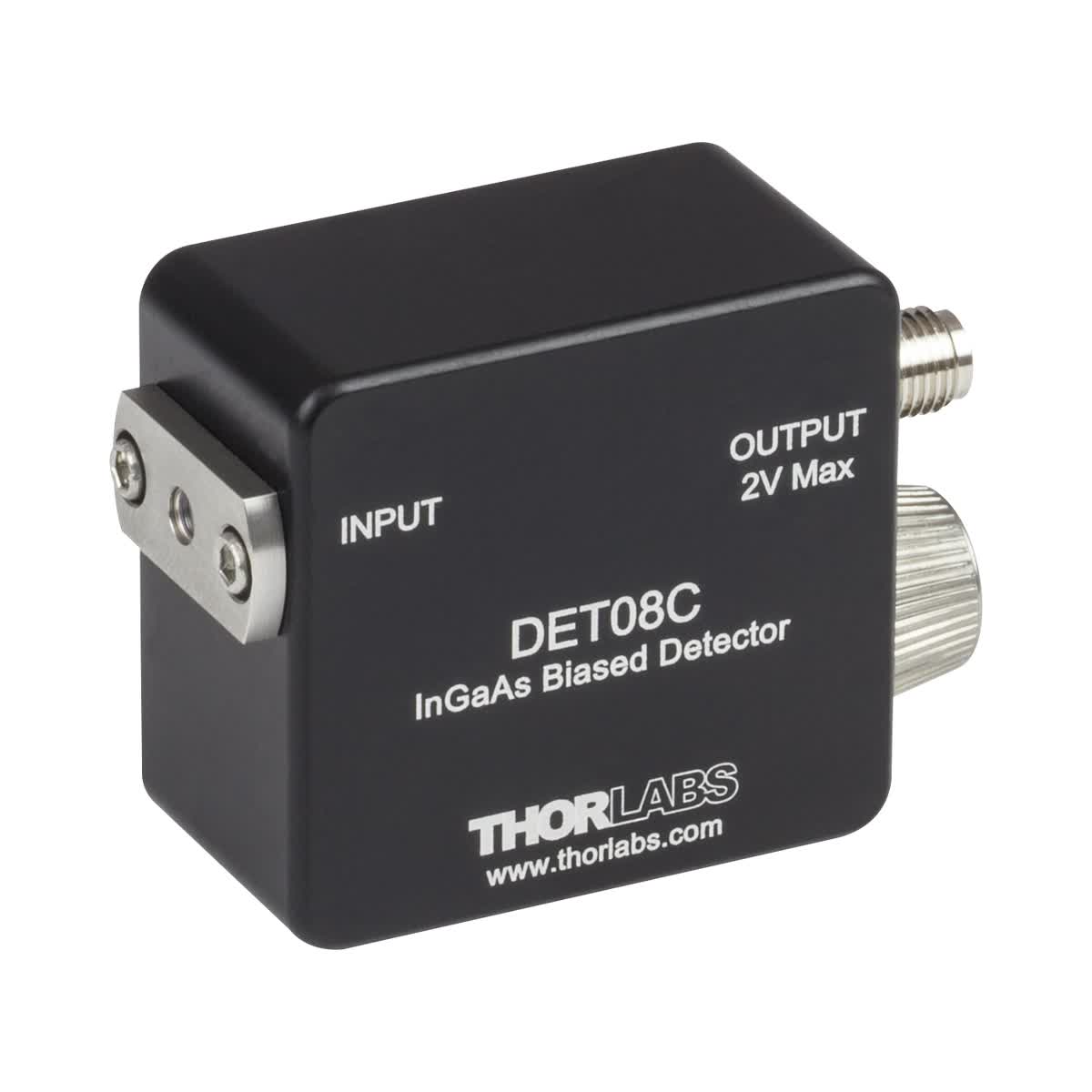

Thorlabs DET08C为DET08CFC的自由空间版本，保持了同样的5GHz最大带宽和70皮秒上升时间，不同的是输入端采用AR(抗反射)镀膜平面窗口，专为自由空间光束检测设计。

AR镀膜平面窗口可以减少入射光在窗口处的反射损失，确保更多的光信号到达探测器有源区。对于已经准直好的自由空间光束，使用平面窗口可以获得更高的光耦合效率。

5GHz带宽在自由空间探测器中算是相当高的了，足以捕捉到非常快速的光信号变化。Ø80μm的有源区虽然比光纤耦合的稍大一些，但对于高速探测器来说已经算是大有效面积了。

SMA输出，50Ω阻抗匹配。100mW的最大峰值功率和2V的最大输出电压提供了充足的动态范围。适合需要直接测量自由空间高速光信号的科研和工业应用。

全维度详细技术参数（原厂规格标准）

全维度详细技术参数（原厂规格标准）

参数项	规格指标
Detector Material	InGaAs PIN
Wavelength Range	800 – 1700 nm
Active Area	Ø80 µm
Rise Time	70 ps (Typical)
Fall Time	110 ps (Typical)
Bandwidth	5 GHz (Max) (-3 dB)
Input Type	Free-Space, AR-Coated Flat Window
Signal Output	SMA
Minimum Resistor Load	50 Ω
Maximum Peak Power	100 mW
Output Voltage	2 V (Max)
NEP	1.5 × 10⁻¹⁵ W/√Hz (Typical) @ 1550 nm
Bias Voltage	12 V (A23内置)
Dark Current	1.5 nA (Typical)
After-Pulse Ringing	<20% of Maximum
Output Connector	SMA (DC Coupled)
Housing Dimensions	2.21″ × 1.40″ × 0.80″ (56.1 × 35.6 × 20.3 mm)
Mounting Taps	8-32 / M4 (Universal)
Storage Temperature	-20 to 70 °C
Operating Temperature	0 to 40 °C
Battery	A23, 12 VDC

参数项	规格指标
Signal Output	SMA
Minimum Resistor Load	50 Ω
Output Voltage	2 V (Max)
Bias Voltage	12 V (A23内置)
Dark Current	1.5 nA (Typical)
Output Connector	SMA (DC Coupled)
Battery	A23, 12 VDC

参数项	规格指标
Housing Dimensions	2.21″ × 1.40″ × 0.80″ (56.1 × 35.6 × 20.3 mm)
Mounting Taps	8-32 / M4 (Universal)
Storage Temperature	-20 to 70 °C

| Operating Temperature | 0 to 40 °C |

产品核心优势

• 5GHz最大带宽，70ps超快响应，自由空间探测器顶级水平
• AR镀膜平面窗口，减少反射损失
• Ø80μm有源区，自由空间高速探测器中较大
• 100mW最大峰值功率，动态范围宽
• SMA输出，50Ω阻抗匹配

核心应用领域

• 自由空间高速光信号检测
• 超高速激光脉冲表征
• 光学采样
• 微波光子学
• 高速光学调制分析
• 自由空间光通信

光谱响应曲线
