产品简介

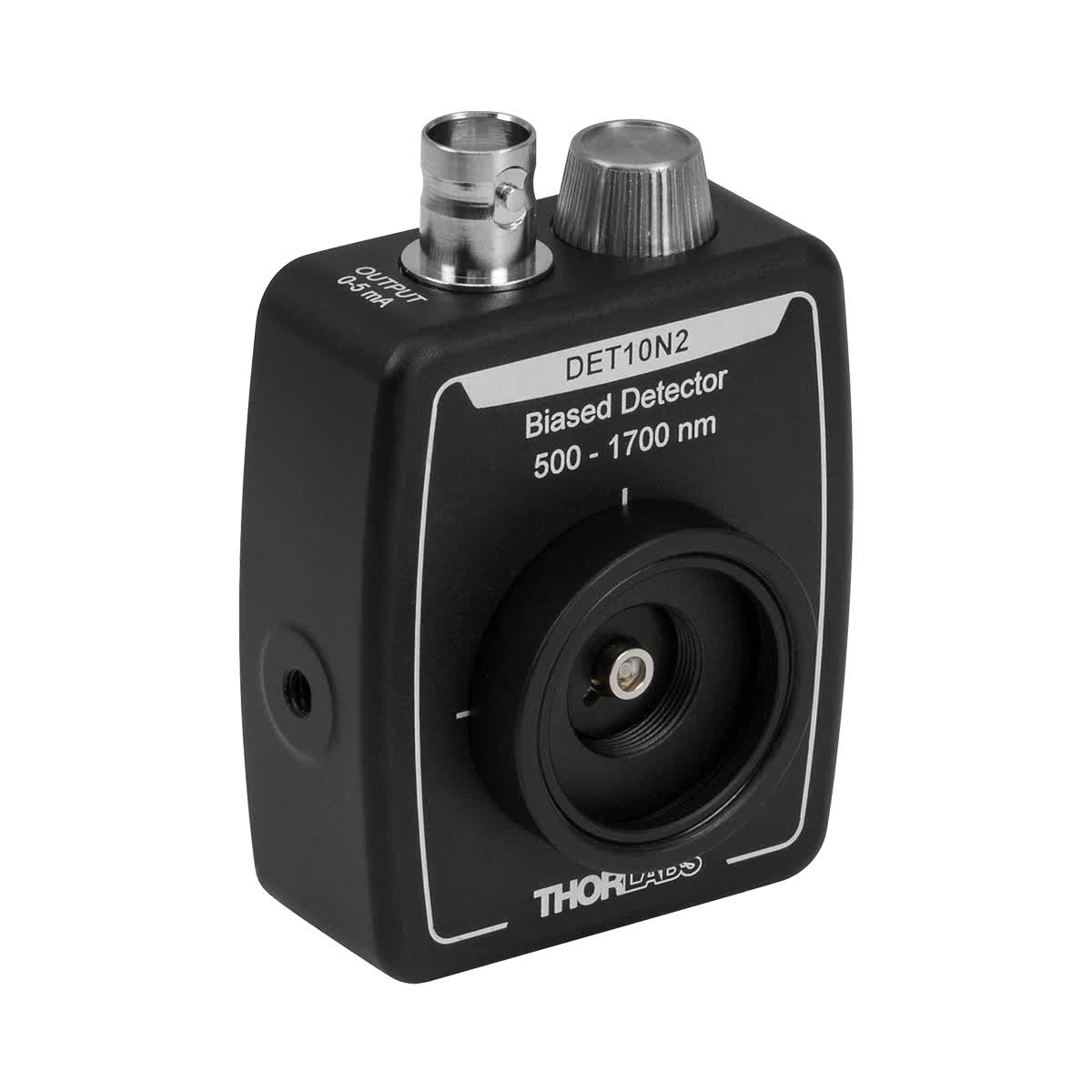

Thorlabs DET10N2是Thorlabs DET系列中波长下限最低的InGaAs探测器，把探测范围扩展到了500纳米，让它在可见光红端和近红外短波区域也能有效工作。

传统的InGaAs探测器一般从800nm开始，但DET10N2把下限做到了500nm，它可以同时覆盖绿光(532nm)、红光(633nm/650nm)以及整个近红外波段，一机多用，具有性价比。

它用的是高质量InGaAs PIN光电二极管，上升时间只有5纳秒，带宽70 MHz，对于大多数近红外应用来说响应速度满足需求。有效面积Ø1mm(0.8mm²)，方便光路对准。

外壳设计延续了DET系列的紧凑风格，只有2.36″×0.89″×1.96英寸。内置A23 12V偏置电池，通过SMA接口输出。底部有8-32和M4两种安装孔，SM05/SM1螺纹兼容，安装到光学平台上或接入现有光路都很方便。

全维度详细技术参数（原厂规格标准）

全维度详细技术参数（原厂规格标准）

参数项	规格指标
Detector Material	InGaAs
Wavelength Range	500 – 1700 nm
Active Area	Ø1.0 mm (0.8 mm²)
Rise Time	5 ns (Typical)
Bandwidth	70 MHz
Junction Capacitance	50 pF (Typical)
Bias Voltage	5.0 V
Dark Current	5 nA (Typical) / 200 nA (Max)
NEP	2.0 × 10⁻¹² W/√Hz (Typical)
Output Connector	SMA (DC Coupled)
Housing Dimensions	2.36″ × 0.89″ × 1.96″ (60 × 22.5 × 49.8 mm)
Mounting Taps	8-32 / M4 (Universal)
SM Thread Compatibility	SM05内螺纹 / SM1外螺纹
Storage Temperature	-20 to 70 °C
Operating Temperature	-40 to 85 °C
Battery	A23, 12 VDC

参数项	规格指标
Bias Voltage	5.0 V
Dark Current	5 nA (Typical) / 200 nA (Max)
Output Connector	SMA (DC Coupled)
Battery	A23, 12 VDC

参数项	规格指标
Housing Dimensions	2.36″ × 0.89″ × 1.96″ (60 × 22.5 × 49.8 mm)
Mounting Taps	8-32 / M4 (Universal)
SM Thread Compatibility	SM05内螺纹 / SM1外螺纹
Storage Temperature	-20 to 70 °C

| Operating Temperature | -40 to 85 °C |

产品核心优势

• 波长下限500nm，InGaAs探测器中最宽的短波响应范围，532nm绿光也能测
• 5ns上升时间，70MHz带宽，近红外应用响应迅速
• 宽温度工作范围(-40到85°C)，工业户外都能用
• 紧凑外壳设计，安装方式灵活多样
• 兼容Thorlabs标准光机械组件

核心应用领域

• 近红外光谱分析(NIR)
• 激光功率监测(532nm-1700nm)
• 光纤通信1550nm波段检测
• 材料表征与厚度测量
• 农业食品检测
• 制药过程监控
• 环境气体传感
