Description
产品概述

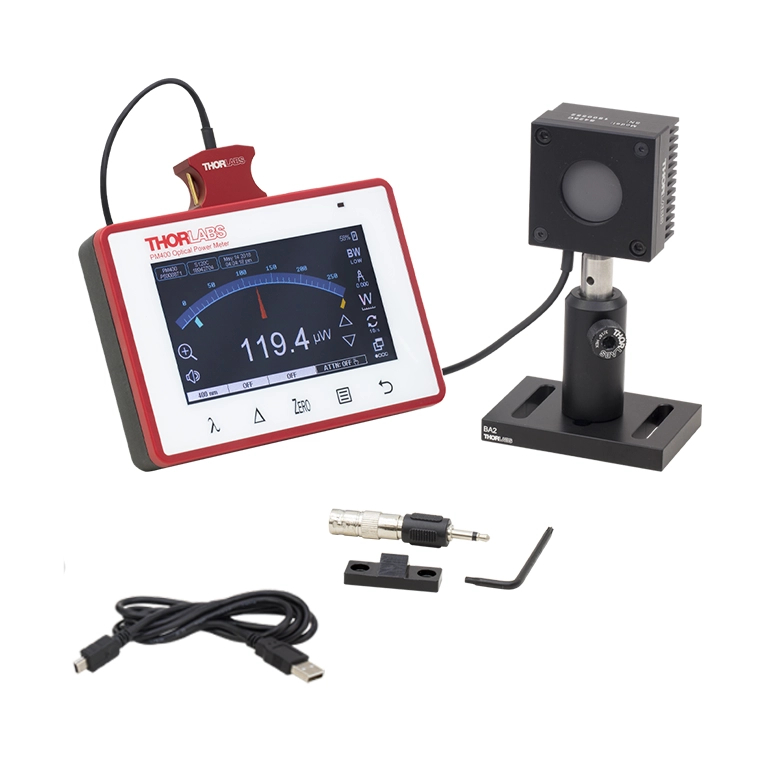

Thorlabs PM400K5 是一款触屏数字功率和能量表头套件，包含 PM400 触屏数字表头、S425C 热敏（热电堆）探头以及接杆安装组件（BA2底座、PH2接杆架、TR2 Ø1/2英寸接杆）。该套件适用于0.19 – 20 µm 波长范围内的激光功率测量，测量范围覆盖 2 mW – 10 W。
PM400 触屏表头特点
- 4.3英寸电容触屏：WQVGA分辨率彩色显示屏，支持多点触控手势缩放和滚动
- 多种显示模式：数字显示、模拟指针、趋势图、统计数据视图
- USB 2.0接口：支持远程控制、数据传输和充电
- 可充电电池：内置锂聚合物电池，续航可达10小时
- 光谱校准和衰减校正：可保存12组衰减值或数据文件
- 温湿度监测：支持外接温度和湿度传感器
- 4个可编程I/O端口：14针辅助输入，支持快门控制、互锁设备等
- 模拟输出：3.5mm单声道音频插孔（0-2V），含BNC适配器
- 数据记录：内置8GB eMMC闪存，可记录并分析长期测量数据
- 兼容性广：兼容所有C系列光电二极管、热敏和热电能量传感器
S425C 探头特性
| 参数 | 规格 |
|---|---|
| 探头型号 | S425C |
| 探测器类型 | 热敏（热电堆） |
| 波长范围 | 0.19 – 20 µm |
| 功率范围 | 2 mW – 10 W |
| 分辨率 | 1 µW |
| 孔径 | Ø15 mm |
S425C热敏探头基于热电堆原理，响应时间约0.6 s，适用于高功率激光和宽光谱范围的功率测量。传感器配有Ø15 mm大孔径，可承受高达10 W的激光功率。
PM400 表头通用技术参数
| 参数 | 规格 |
|---|---|
| 兼容传感器 | C系列光电二极管、热敏功率传感器及热电能量传感器 |
| 光功率范围 | 100 pW – 200 W（取决于传感器） |
| 光能量范围 | 10 µJ – 15 J |
| 最大重复频率 | 3 kHz |
| 传感器波长范围 | 185 nm – 25 µm |
| 显示刷新率 | 10 Hz（数字模式）/ 25 Hz（模拟模式） |
| 带宽 | DC – 100 kHz |
| 存储 | 8 GB eMMC 闪存 |
| 电池 | 锂聚合物 3.7 V 2300 mAh |
| 连接 | USB 2.0 |
| 工作温度 | 0 – 40 °C |
| 尺寸 | 183 × 109 × 40 mm |
| 重量 | 350 g |
PM400K系列五款产品对比
| 型号 | 探头型号 | 探测器类型 | 波长范围 | 功率范围 | 分辨率 |
|---|---|---|---|---|---|
| PM400K1 | S120C | 硅光电二极管 | 400-1100 nm | 50 nW-50 mW | 1 nW |
| PM400K2 | S121C | 硅（内置ND滤光片） | 400-1100 nm | 500 nW-500 mW | 10 nW |
| PM400K3 | S130C | 薄型硅（滑动ND滤光片） | 400-1100 nm | 500 pW-500 mW | 100 pW |
| PM400K4 | S122C | 锗光电二极管 | 700-1800 nm | 50 nW-40 mW | 2 nW |
| PM400K5 | S425C | 热敏（热电堆） | 0.19-20 µm | 2 mW-10 W | 1 µW |
应用场景
- 激光器输出功率测量与监控
- 光学实验中的功率标定
- 激光加工中的功率检测
- 光纤通信系统功率测量
- 科研实验室激光功率监测
- 生产线激光功率质检
套件包含
- PM400 触屏数字功率和能量表头 × 1
- S425C 热敏（热电堆）探头 × 1
- BA2 底座 × 1
- PH2 接杆架 × 1
- TR2 Ø1/2英寸接杆 × 1
相关产品推荐
- PM400 触屏数字功率和能量表头（单独表头）
- CAL-PD / CAL-IRPD 再校准服务
- Optical Power Monitor 软件
- PM5020 双通道台式光功率和能量表头
