描述

产品概述

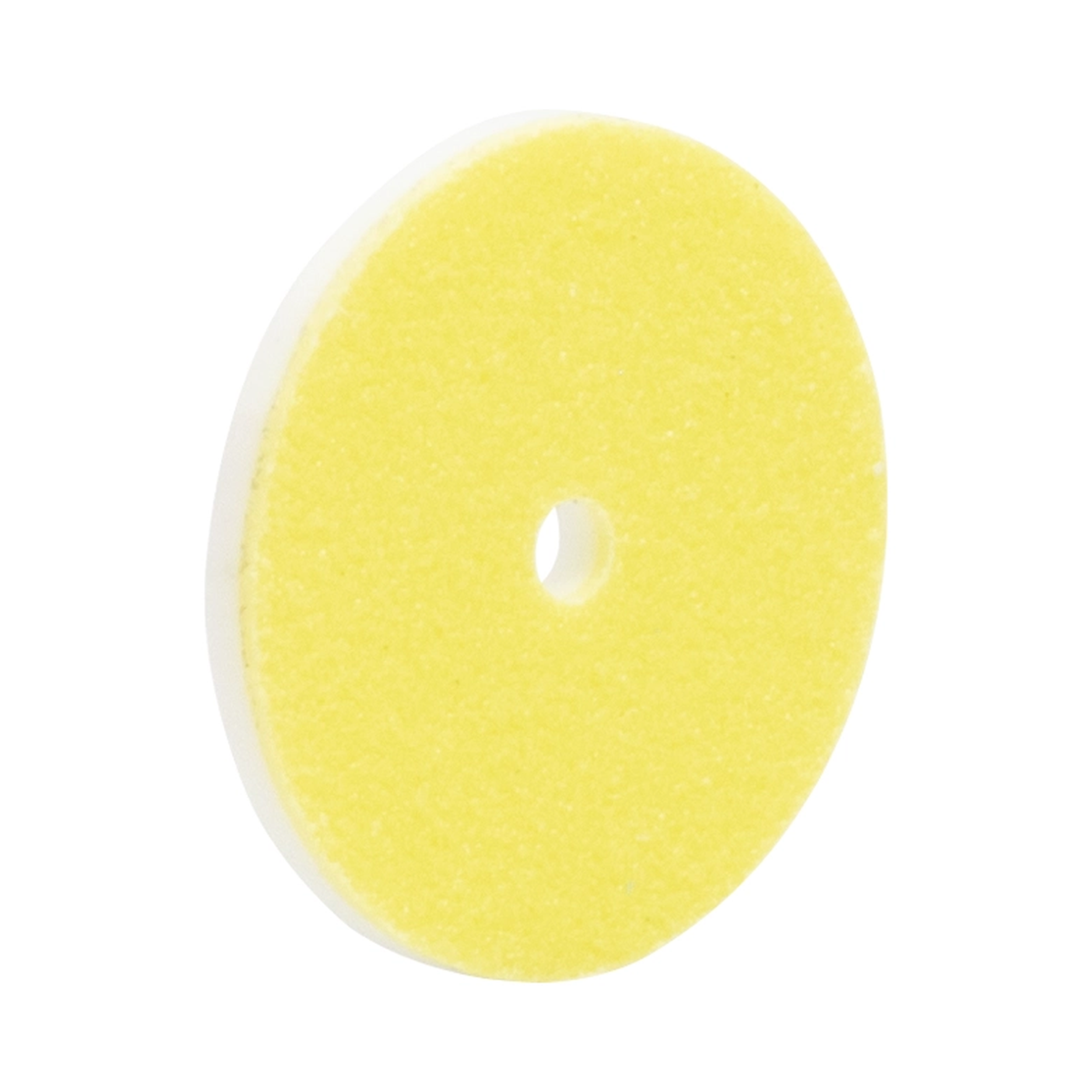

VRC1D05 是一款专为紫外至可见光波段设计的主动对准盘，覆盖 250 – 540 nm 的吸收范围。其核心采用无需预先充电的特殊活性荧光材料，在吸收波段内受光照射时，能持续发射 450 – 750 nm 的可见光，实现不可见光到可见光的实时转换。

该对准盘外径为 Ø1/2″（12.7 mm），中心加工有 Ø0.9 mm 或 Ø1.5 mm 的通光孔。这种设计允许部分光束透射，以便在发光观察的同时，将光束与安装座或镜筒的光轴进行精确对准。

作为一款 drop-in 工具，VRC1D05 可直接放入 Ø1/2″ 光学元件支架（如 FT-SM05）中使用。其无需外部电源或预先充电的特性，使其在包含紫外至可见光光源的光学系统调试和光路主动对准中具备极高的操作便捷性。

核心规格参数

Absorption Band	250 – 540 nm
Center Hole	Ø0.9 mm / Ø1.5 mm
Description	Ø1/2″ UV and Visible Alignment Disk (250 – 540 nm)
Emission Band	450 – 750 nm
Item #	VRC1D05
Mount Compatibility	Ø1/2″ Optic Mount (e.g., FT-SM05)
Outer Diameter	Ø1/2″ (12.7 mm)
Requires Charging	No

核心特点

• 吸收波段覆盖 250 – 540 nm，适用于紫外至可见光波段的光束指示
• 采用无需充电的特殊活性材料，受光照射即刻持续发射 450 – 750 nm 可见光
• 中心带有 Ø0.9 mm / Ø1.5 mm 通光孔，支持透射与荧光双重反馈以实现精确光轴对准
• Ø1/2″ (12.7 mm) 标准外径，可直接作为 drop-in 工具放入兼容支架中
• 无需外部电源或预先暗处充电，简化现场光路调试与主动对准流程
• 兼容 Ø1/2″ 光学元件支架（如 FT-SM05），适用于 FiberBench 等系统

同系列产品对比

型号	类型	规格	波长范围	特点	参考价(¥)
VRC2	可见光/近红外观察卡	卡式	400-640 nm, 800-1700 nm	标准	参考价
VRC3	紫外/可见光观察卡	卡式	300-540 nm	紫外	参考价
VRC5	红外观察卡	卡式	700-1400 nm	红外	参考价
VRC7	近红外观察卡	卡式	700-1400 nm	近红外	参考价
VRC1D05 ★	激光观察卡	请咨询	250-540 nm	本款	参考价

★ 为本款产品 · 价格仅供参考，以实际报价为准

详细技术参数

详细技术参数请参考原厂数据手册（Datasheet）或联系客服获取。

产品详情

VRC1D05 采用特殊的活性荧光材料，区别于传统的蓄光型材料，它不需要在暗处预先充电。当 250 – 540 nm 波段的光束（包括紫外和蓝绿可见光）照射到盘面时，材料会立即被激发，并持续发射出 450 – 750 nm 波段的明亮可见光，帮助用户直观确认光束的存在与位置。

对准盘中心设计有 Ø0.9 mm / Ø1.5 mm 的精密通光孔。在光路调试时，用户不仅可以通过盘面荧光观察光斑轮廓，还能让中心光束透射过去。这种“透射+荧光”的双重反馈机制，使得光束与下游光学元件或镜筒光轴的共轴对准变得极为精确。

产品外径严格控制在 Ø1/2″（12.7 mm），厚度均匀，专为兼容标准的 Ø1/2″ 光学元件支架而设计。它可以无缝插入如 FT-SM05 等支架中，作为即插即用的 drop-in 工具，无需额外的转接件或固定夹具，大幅简化了光学平台的搭建与调试流程。

VRC1D05 特别适用于包含紫外激光器、405 nm 或 450 nm 二极管激光器等光源的系统。在 FiberBench 系统或自由空间光路中，它可作为临时的光束指示器，用于快速排查光路遮挡、验证光束指向稳定性，以及校准光学元件的机械中心。

应用领域

• ◆激光光束对准与调试
• ◆光束轮廓观察与诊断
• ◆光学实验与教学演示
• ◆光纤通信系统调试
• ◆激光加工设备维护
• ◆红外光学系统对准
• ◆显微镜光路对准
• ◆科研与工业应用
