VRC1SM05 – 激光观察卡
Thorlabs 原厂品质 · 高精度光束观察与对准 · 广泛应用于光学与光子学领域
产品概述

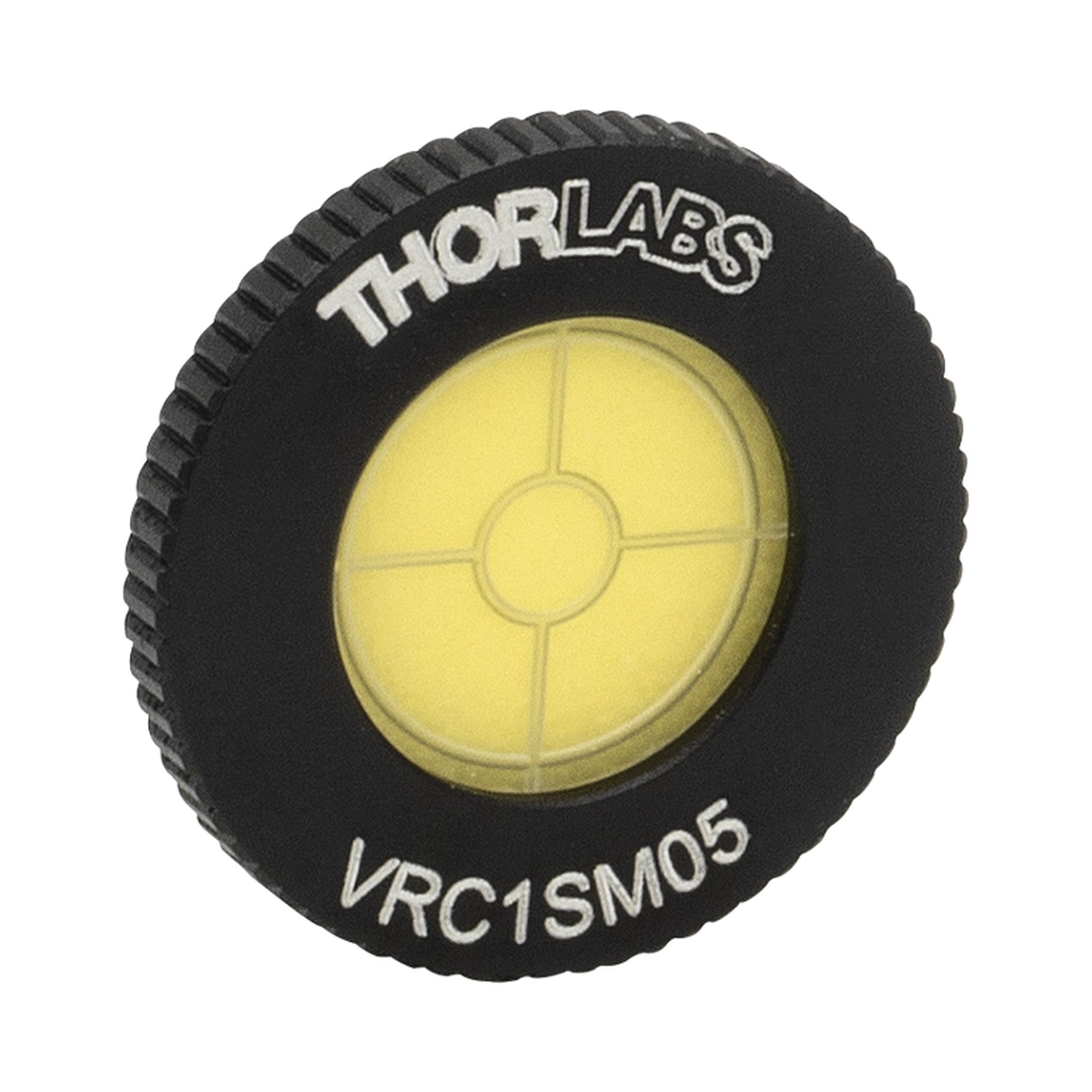

VRC1SM05 是一款安装在 SM05 (0.535″-40) 螺纹外壳内的荧光对准盘，专为 250-540 nm 波段（涵盖紫外至可见光区域）的激光光束对准设计。其核心采用慢衰减荧光粉材料，能够将不可见的紫外或可见激光转换为明亮的可见荧光，从而辅助光路调试。
该产品外壳采用标准 SM05 螺纹接口，可直接旋入兼容的 Thorlabs 光机械组件中。与带中心通孔的无安装版本不同，VRC1SM05 的荧光材料中心印有精确的对准标记（Alignment target），便于用户直观评估光束的准直度与指向角度。
其表面涂覆的荧光材料与 Thorlabs 标准激光观察卡及背面粘合探测器所用材料完全一致，确保了在不同观测工具间转换时，光束轮廓和强度分布的视觉反馈保持高度一致。
核心规格参数
核心特点
- 采用 SM05 (0.535″-40) 标准螺纹外壳，可直接旋入兼容光机械系统
- 工作波段覆盖 250-540 nm，适用于紫外至可见光区域的激光对准
- 涂覆慢衰减荧光粉，激光移开后光斑仍可持续显现，便于观察
- 表面中心带有对准标记（Alignment target），无中心通孔，专用于光束准直评估
- 荧光材料与 Thorlabs 激光观察卡及粘合探测器材料一致，保证视觉反馈统一
- 无需外部电源供电，纯被动光学转换，适用于各类紧凑型光路调试节点
同系列产品对比
| 型号 | 类型 | 规格 | 波长范围 | 特点 | 参考价(¥) |
|---|---|---|---|---|---|
| VRC2 | 可见光/近红外观察卡 | 卡式 | 400-640 nm, 800-1700 nm | 标准 | 参考价 |
| VRC3 | 紫外/可见光观察卡 | 卡式 | 300-540 nm | 紫外 | 参考价 |
| VRC5 | 红外观察卡 | 卡式 | 700-1400 nm | 红外 | 参考价 |
| VRC7 | 近红外观察卡 | 卡式 | 700-1400 nm | 近红外 | 参考价 |
| VRC1SM05 ★ | 激光观察卡 | 请咨询 | 250-540 nm | 本款 | 参考价 |
★ 为本款产品 · 价格仅供参考，以实际报价为准
详细技术参数
详细技术参数请参考原厂数据手册（Datasheet）或联系客服获取。
产品详情
VRC1SM05 利用慢衰减荧光粉的光致发光特性工作。当 250-540 nm 范围内的激光照射到荧光层时，材料吸收光子并重新辐射出可见光。慢衰减特性意味着激光移开后，荧光斑点不会立即消失，而是会持续一段时间，这为操作者在暗环境或复杂光路中观察光束位置提供了更长的视觉停留时间。
产品外壳严格遵循 SM05 (0.535″-40) 螺纹标准，外径与螺纹牙距经过精密加工，确保旋入光学调整架或镜架时具备高同心度。正面的对准标记位于荧光层中心，用户可通过观察激光光斑与标记中心的相对位置，快速完成光束的初步粗对准和中心定位。
得益于 SM05 螺纹接口，VRC1SM05 可直接与 Thorlabs 的 SM05 透镜管、镜架及各类转接件无缝集成。在搭建紧凑型紫外或可见光激光系统时，用户可将其临时旋入光路节点，作为光束指向校准的临时靶面，调试完成后即可旋下，不占用额外空间。
使用时，需避免高功率密度激光长时间聚焦照射同一位置，以防荧光粉材料发生热损伤或光漂白。清洁表面时，应使用干燥的压缩空气吹除灰尘，避免使用有机溶剂擦拭，以保护荧光涂层的光学转换效率和对准标记的清晰度。
应用领域
- ◆激光光束对准与调试
- ◆光束轮廓观察与诊断
- ◆光学实验与教学演示
- ◆光纤通信系统调试
- ◆激光加工设备维护
- ◆红外光学系统对准
- ◆显微镜光路对准
- ◆科研与工业应用
常见问题 (FAQ)
Q1: VRC1SM05 与普通的无安装激光观察卡有什么区别？
VRC1SM05 安装在 SM05 螺纹外壳内，中心没有通孔，而是印有对准标记，专门用于旋入光机械系统进行光束对准；而无安装版本通常带有中心通孔，主要用于手持或粘贴观察光束轮廓。
Q2: 为什么采用“慢衰减”荧光粉？
慢衰减荧光粉在激光移开后，荧光光斑不会瞬间消失，而是会持续一段时间。这种特性允许操作者在移开观察卡或激光 shutter 关闭后，依然能看清光斑的准确位置和形状，便于在暗环境中进行精确对准。
Q3: 该对准盘可以直接用于高功率激光对准吗？
VRC1SM05 主要用于光束指向和轮廓的定性观察与对准。对于高功率激光，需确保光束未聚焦在卡片表面，且功率密度在荧光材料的损伤阈值之内，否则可能导致涂层烧毁或永久性光漂白。
