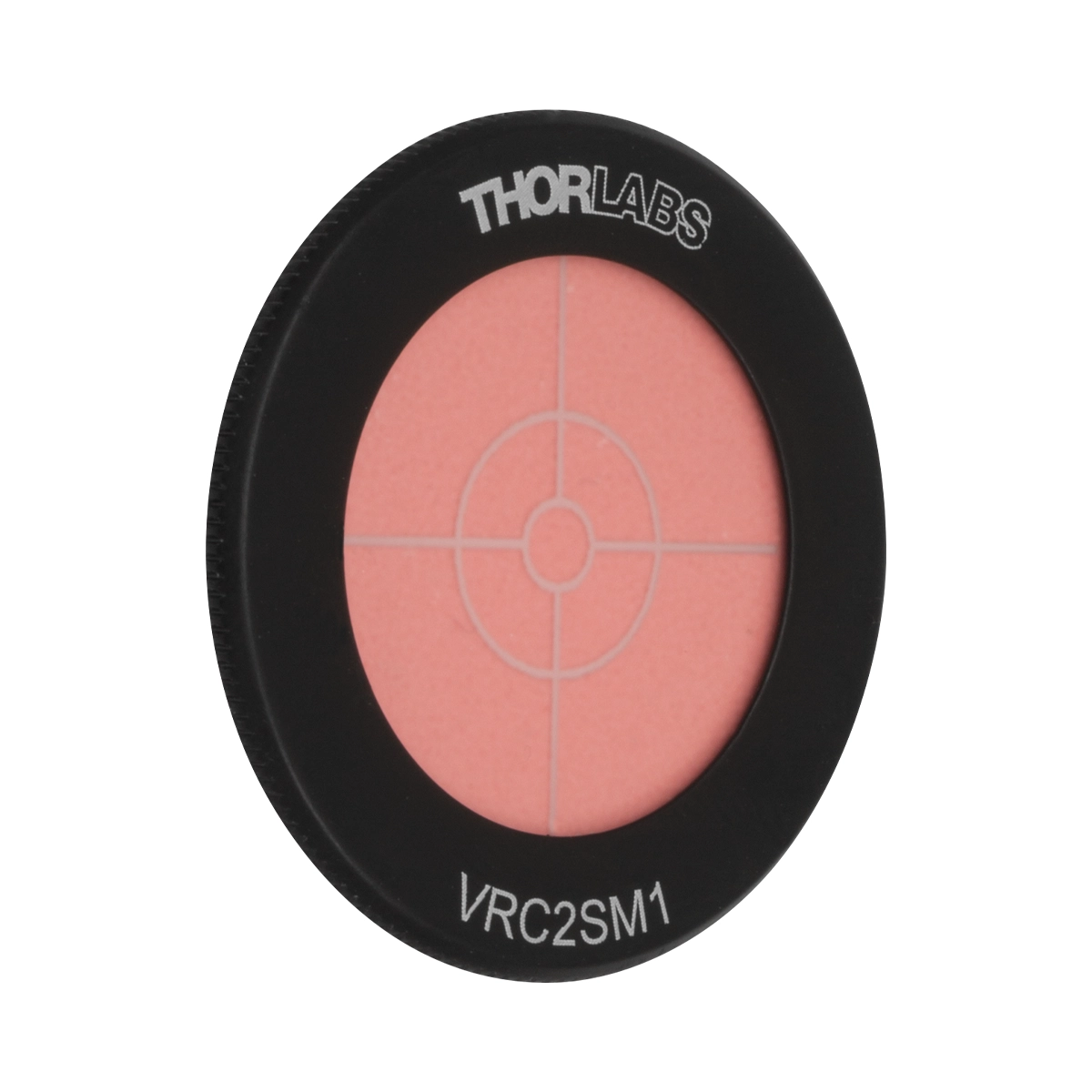

VRC2SM1 – 可见光/近红外对准盘
Thorlabs 原厂品质 · 高精度光束观察与对准 · 广泛应用于光学与光子学领域
产品概述
VRC2SM1 是一款配备 SM1 外螺纹的激光对准盘，专为探测 400-640 nm 可见光及 800-1700 nm 近红外激光束设计。其核心探测层采用缓慢衰减荧光材料，在吸收特定波长能量后，会发射出 580-750 nm 的可见荧光，从而实现不可见或弱可见光束的可视化定位。
该对准盘通过标准的 SM1 螺纹接口，可直接旋入兼容的光机械件或镜架中，便于在光学面包板或导轨上构建自定义对准靶。其荧光探测层厚度为 0.7 mm，材料本身需避免弯折以防止产生永久性裂纹或折痕。
在使用 VRC2SM1 进行光束探测前，必须使用可见光源对其进行预先充电，以激活荧光材料的衰减发光特性。该器件仅用于光束位置指示，不可作为激光防护挡板使用。
核心规格参数
核心特点
- 配备标准 SM1 (1.035″-40) 外螺纹，可直接旋入兼容光机械件
- 采用缓慢衰减荧光材料，吸收光能后发射 580-750 nm 可见荧光
- 支持 400-640 nm 波段的充电与激发吸收，以及 800-1700 nm 波段的近红外激发
- 荧光衰减过程缓慢，便于在光束移开后持续观察光斑位置与轮廓
- 探测层厚度为 0.7 mm，提供平整的光束入射与观察表面
- 需通过可见光预先充电以激活荧光特性，适用于暗环境下的光路调试
同系列产品对比
| 型号 | 类型 | 规格 | 波长范围 | 特点 | 参考价(¥) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VRC2 | 可见光/近红外观察卡 | 卡式 | 400-640 nm, 800-1700 nm | 标准尺寸 | 参考价 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VRC2B1 | 可见光/近红外观察卡 | 2″ x 2″ | 400-640 nm, 800-1700 nm | 带背胶 | 参考价 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VRC2B2 | 可见光/近红外观察卡 | 4″ x 4″ | 400-640 nm, 800-1700 nm | 带背胶 | 参考价 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VRC2B3 | 可见光/近红外观察卡 | 8″ x 10″ | 400-640 nm, 800-1700 nm | 带背胶 | 参考价 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VRC2D05 | 对准盘 | Ø1/2″ | 400-640 nm, 800-1700 nm | 无螺纹 | 参考价 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VRC2D1 | 对准盘 | Ø1″ | 400-640 nm, 800-1700 nm | 无螺纹 | 参考价 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VRC2SM05 | 对准盘 | SM05螺纹 | 400-640 nm, 800-1700 nm | SM05外壳 | 参考价 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VRC2SM1 ★ | 对准盘 | SM1螺纹 | 400-640 nm, 800-1700 nm | SM1外壳 | 参考价 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VRC2SM2 | 对准盘 | SM2螺纹 | 400-640 nm, 800-1700 nm | SM2外壳 | 参考价 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VRC2CPT | 笼式对准板 | 30mm笼式 | 400-640 nm, 800-1700 nm | 30mm笼式安装 | 参考价 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VRC2RMS | 对准盘 | RMS螺纹 | 400-640 nm, 800-1700 nm |
| 型号 | 类型 | 规格 | 波长范围 | 特点 | 参考价(¥) |
|---|---|---|---|---|---|
| VRC2 | 可见光/近红外观察卡 | 卡式 | 400-640 nm, 800-1700 nm | 标准尺寸 | 参考价 |
| VRC2B1 | 可见光/近红外观察卡 | 2″ x 2″ | 400-640 nm, 800-1700 nm | 带背胶 | 参考价 |
| VRC2B2 | 可见光/近红外观察卡 | 4″ x 4″ | 400-640 nm, 800-1700 nm | 带背胶 | 参考价 |
| VRC2B3 | 可见光/近红外观察卡 | 8″ x 10″ | 400-640 nm, 800-1700 nm | 带背胶 | 参考价 |
| VRC2D05 | 对准盘 | Ø1/2″ | 400-640 nm, 800-1700 nm | 无螺纹 | 参考价 |
| VRC2D1 | 对准盘 | Ø1″ | 400-640 nm, 800-1700 nm | 无螺纹 | 参考价 |
| VRC2SM05 | 对准盘 | SM05螺纹 | 400-640 nm, 800-1700 nm | SM05外壳 | 参考价 |
| VRC2SM1 ★ | 对准盘 | SM1螺纹 | 400-640 nm, 800-1700 nm | SM1外壳 | 参考价 |
| VRC2SM2 | 对准盘 | SM2螺纹 | 400-640 nm, 800-1700 nm | SM2外壳 | 参考价 |
| VRC2CPT | 笼式对准板 | 30mm笼式 | 400-640 nm, 800-1700 nm | 30mm笼式安装 | 参考价 |
| VRC2RMS | 对准盘 | RMS螺纹 | 400-640 nm, 800-1700 nm |
