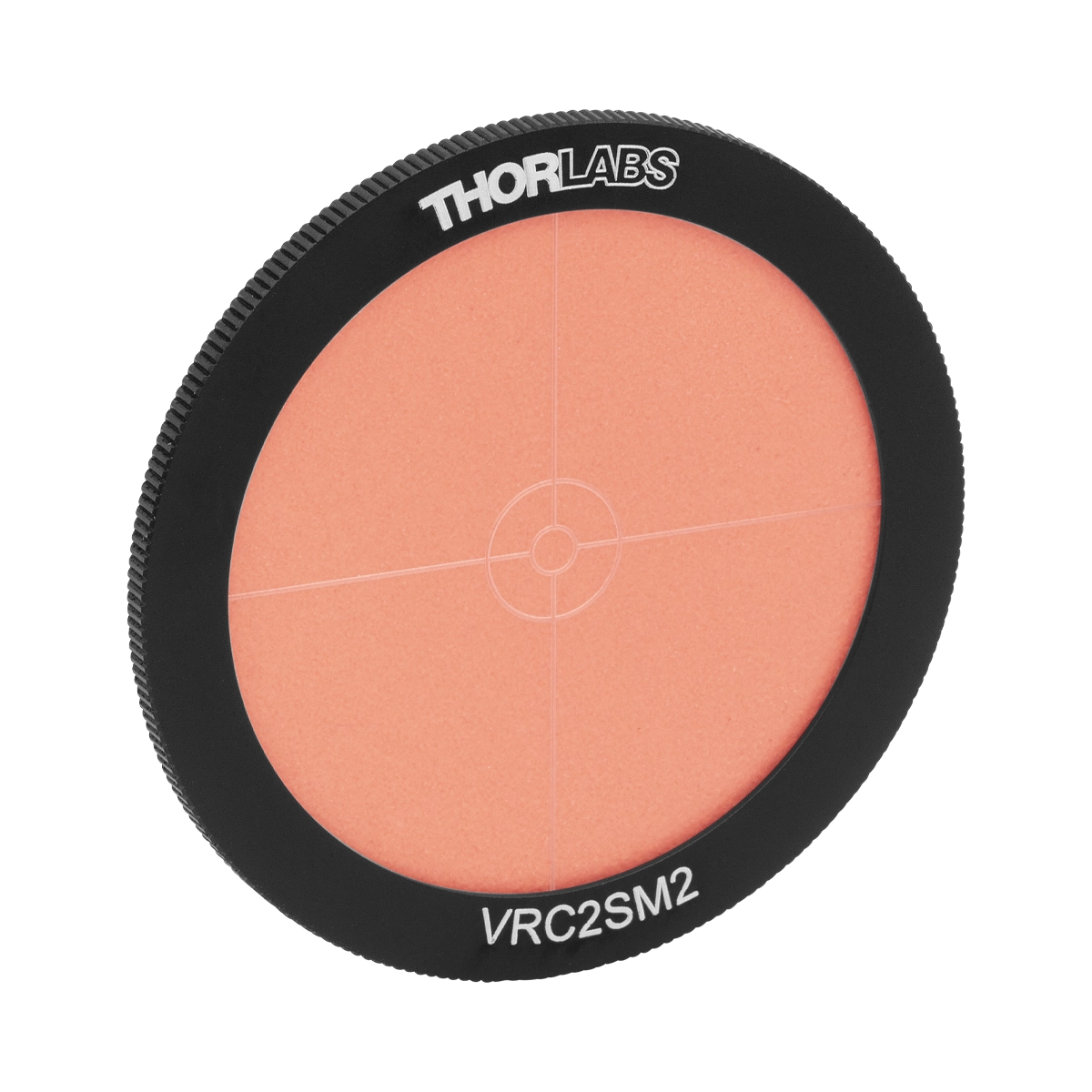

VRC2SM2 – 可见光/近红外对准盘
Thorlabs 原厂品质 · 高精度光束观察与对准 · 广泛应用于光学与光子学领域
产品概述
VRC2SM2 是一款专为可见光（400-640 nm）与近红外（800-1700 nm）激光束对准设计的荧光慢衰减磷光体对准盘。其核心光敏有源区采用缓慢衰减的荧光材料，在吸收相应波长的激光能量后，会发射出约 580-750 nm 的可见荧光，从而将不可见或难以观察的红外光束转化为肉眼可见的光斑，实现光束位置与焦点的直观定位。
该对准盘采用金属外壳封装，外圈加工有标准的 SM2 外螺纹（2.035″-40），可直接旋入兼容的 SM2 螺纹孔光机械件或透镜套筒中。对准盘表面刻有精确的对准靶线，结合荧光效应，可辅助用户在光学系统光路调试和光束转向时进行高精度的空间定位。
与部分无需预处理的探测片不同，VRC2SM2 的荧光材料在受激产生发射前，必须先使用 400-640 nm 的可见光进行充电。这种慢衰减特性使得充电后的材料能够在近红外激光激发下维持足够时长的荧光发射，满足连续光路调试的需求。
核心规格参数
核心特点
- 吸收并转换 800-1700 nm 近红外激光为 580-750 nm 可见荧光，实现红外光束直观定位
- 采用荧光慢衰减磷光体材料，单次可见光充电后可维持较长时间的受激发射响应
- 外壳配备标准 SM2 (2.035″-40) 外螺纹，可直接旋入兼容的光机械件或透镜套筒
- 表面刻有高精度对准靶线，辅助光束中心与光路折叠点的精确对准
- 具备 35 MW/cm² (1064 nm, 7 ns) 的单脉冲激光损伤阈值，满足常规脉冲调试需求
- 支持 400-640 nm 可见光波段充电与激发，覆盖主流可见光激光器输出
同系列产品对比
| 型号 | 类型 | 规格 | 波长范围 | 特点 | 参考价(¥) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VRC2 | 可见光/近红外观察卡 | 卡式 | 400-640 nm, 800-1700 nm | 标准尺寸 | 参考价 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VRC2B1 | 可见光/近红外观察卡 | 2″ x 2″ | 400-640 nm, 800-1700 nm | 带背胶 | 参考价 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VRC2B2 | 可见光/近红外观察卡 | 4″ x 4″ | 400-640 nm, 800-1700 nm | 带背胶 | 参考价 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VRC2B3 | 可见光/近红外观察卡 | 8″ x 10″ | 400-640 nm, 800-1700 nm | 带背胶 | 参考价 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VRC2D05 | 对准盘 | Ø1/2″ | 400-640 nm, 800-1700 nm | 无螺纹 | 参考价 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VRC2D1 | 对准盘 | Ø1″ | 400-640 nm, 800-1700 nm | 无螺纹 | 参考价 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VRC2SM05 | 对准盘 | SM05螺纹 | 400-640 nm, 800-1700 nm | SM05外壳 | 参考价 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VRC2SM1 | 对准盘 | SM1螺纹 | 400-640 nm, 800-1700 nm | SM1外壳 | 参考价 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VRC2SM2 ★ | 对准盘 | SM2螺纹 | 400-640 nm, 800-1700 nm | SM2外壳 | 参考价 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VRC2CPT | 笼式对准板 | 30mm笼式 | 400-640 nm, 800-1700 nm | 30mm笼式安装 | 参考价 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VRC2RMS | 对准盘 | RMS螺纹 | 400-640 nm, 800-1700 nm |
| 型号 | 类型 | 规格 | 波长范围 | 特点 | 参考价(¥) |
|---|---|---|---|---|---|
| VRC2 | 可见光/近红外观察卡 | 卡式 | 400-640 nm, 800-1700 nm | 标准尺寸 | 参考价 |
| VRC2B1 | 可见光/近红外观察卡 | 2″ x 2″ | 400-640 nm, 800-1700 nm | 带背胶 | 参考价 |
| VRC2B2 | 可见光/近红外观察卡 | 4″ x 4″ | 400-640 nm, 800-1700 nm | 带背胶 | 参考价 |
| VRC2B3 | 可见光/近红外观察卡 | 8″ x 10″ | 400-640 nm, 800-1700 nm | 带背胶 | 参考价 |
| VRC2D05 | 对准盘 | Ø1/2″ | 400-640 nm, 800-1700 nm | 无螺纹 | 参考价 |
| VRC2D1 | 对准盘 | Ø1″ | 400-640 nm, 800-1700 nm | 无螺纹 | 参考价 |
| VRC2SM05 | 对准盘 | SM05螺纹 | 400-640 nm, 800-1700 nm | SM05外壳 | 参考价 |
| VRC2SM1 | 对准盘 | SM1螺纹 | 400-640 nm, 800-1700 nm | SM1外壳 | 参考价 |
| VRC2SM2 ★ | 对准盘 | SM2螺纹 | 400-640 nm, 800-1700 nm | SM2外壳 | 参考价 |
| VRC2CPT | 笼式对准板 | 30mm笼式 | 400-640 nm, 800-1700 nm | 30mm笼式安装 | 参考价 |
| VRC2RMS | 对准盘 | RMS螺纹 | 400-640 nm, 800-1700 nm |
