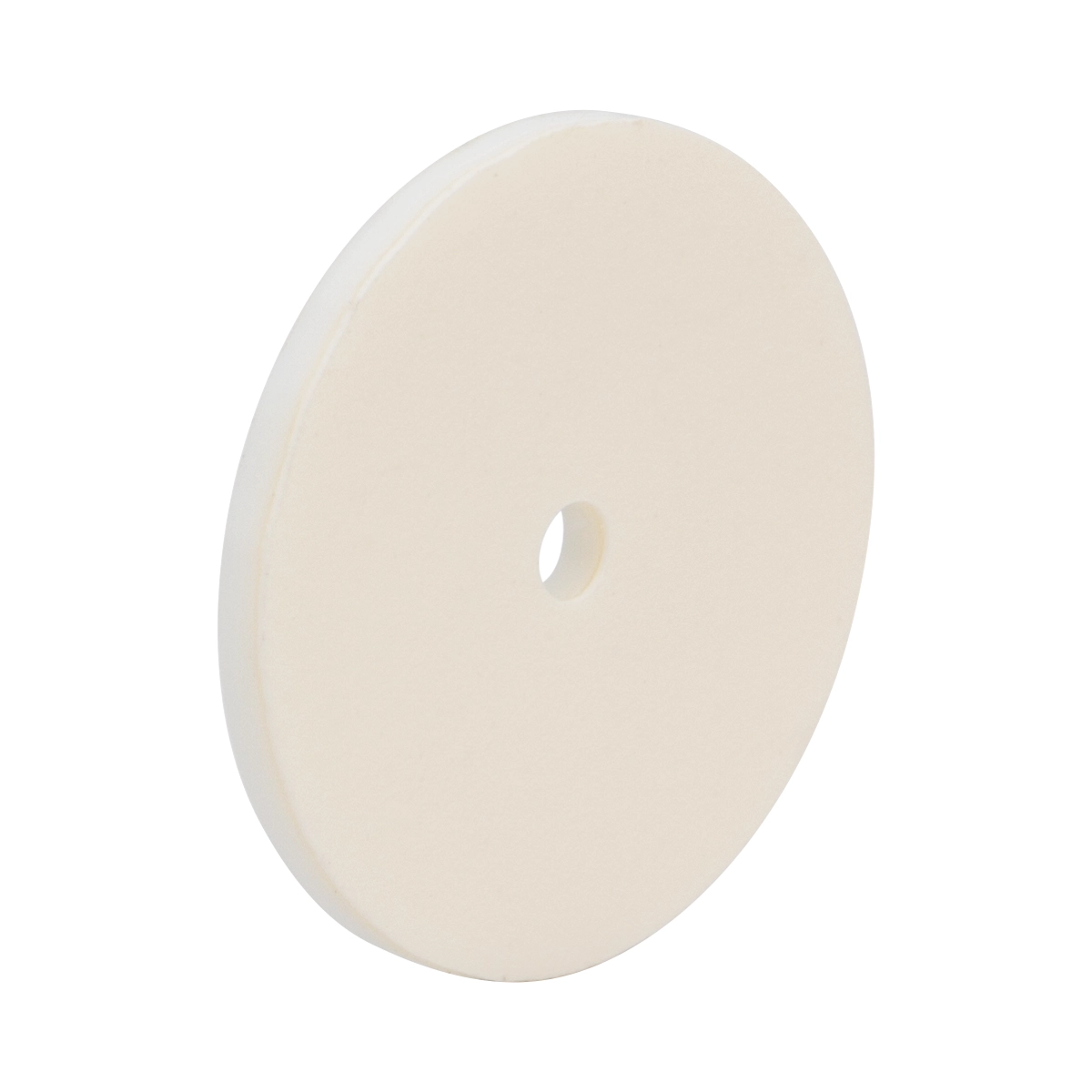

VRC3D05 – 紫外/可见光观察卡
Thorlabs 原厂品质 · 高精度光束观察与对准 · 广泛应用于光学与光子学领域
产品概述
VRC3D05 是一款专为 300 – 540 nm 紫外至可见光波段设计的荧光慢衰减磷光体对准盘。其核心机制在于吸收该波段的光子能量后，立即转换为 520 – 700 nm 波段的可见光发射，无需预先充电即可在光照下持续发光，为光束轮廓的可视化提供直接的物理反馈。
该未安装圆盘的整体外径为 Ø1/2 英寸（约 12.7 mm），专为标准 Ø1/2 英寸光学元件支架设计。圆盘中心精密加工有 Ø1.5 mm 的通孔，这一物理结构允许部分入射光束直接透射，从而在观察光斑的同时保留主光束用于后续的精确对准。
作为即插即用（drop-in）的光学调试工具，VRC3D05 摒弃了复杂的供电或预处理步骤。其荧光慢衰减特性确保了在吸收波段光线照射期间，发射光斑具有足够的亮度和对比度，极大简化了 UV 及可见光激光系统在光学支架或透镜管中的光轴对齐流程。
核心规格参数
核心特点
- 吸收波段覆盖 300 – 540 nm，有效转换紫外至可见光光束
- 发射波段为 520 – 700 nm，提供高对比度的可见光斑反馈
- 采用荧光慢衰减磷光体材料，受光照射即持续发光，无需预先充电
- 中心带有 Ø1.5 mm 精密通孔，允许部分光束透射以辅助精确光轴对准
- Ø1/2 英寸未安装圆盘设计，完美兼容标准 Ø1/2″ 光学元件支架
- 即插即用（drop-in）结构，无需外部电源或复杂预处理即可简化主动对准流程
同系列产品对比
| 型号 | 类型 | 规格 | 波长范围 | 特点 | 参考价(¥) |
|---|---|---|---|---|---|
| VRC2 | 可见光/近红外观察卡 | 卡式 | 400-640 nm, 800-1700 nm | 标准 | 参考价 |
| VRC3 | 紫外/可见光观察卡 | 卡式 | 300-540 nm | 紫外 | 参考价 |
| VRC5 | 红外观察卡 | 卡式 | 700-1400 nm | 红外 | 参考价 |
| VRC7 | 近红外观察卡 | 卡式 | 700-1400 nm | 近红外 | 参考价 |
| VRC3D05 ★ | 紫外/可见光观察卡 | 请咨询 | 300-540 nm | 本款 | 参考价 |
★ 为本款产品 · 价格仅供参考，以实际报价为准
详细技术参数
详细技术参数请参考原厂数据手册（Datasheet）或联系客服获取。
产品详情
VRC3D05 采用荧光慢衰减磷光体材料制造。当波长在 300 nm 至 540 nm 范围内的紫外或可见光照射到磷光体表面时，材料内部的电子被激发至较高能级，并在回落过程中释放出 520 nm 至 700 nm 波段的可见光。这种即时的光致发光效应使得不可见或难以直视的 UV/Vis 光束转化为肉眼清晰可见的亮斑。
与传统的封闭式观察卡不同，VRC3D05 中心设计的 Ø1.5 mm 通孔是其核心结构特征。在进行光束对准操作时，光束中心部分穿过通孔继续向前传播，而外围光斑则被磷光体材料吸收并转化为可见光。这种设计使得用户可以在不阻挡主光路的前提下，实时调整光学元件，使光束精确穿过 Ø1.5 mm 的中心孔径。
传统的某些荧光材料需要预先在强光下“充电”蓄能，而 VRC3D05 的磷光体配方支持连续激发。只要吸收波段（300 – 540 nm）的光源持续照射，圆盘就会持续发射 520 – 700 nm 的可见光，无需中断调试过程进行蓄能，确保了光路调试的连贯性。
该圆盘采用 Ø1/2 英寸的未安装（Unmounted）设计，厚度与外径公差严格控制，可直接嵌入标准 Ø1/2 英寸光学元件支架或透镜管中。这种标准化的尺寸接口确保了其在复杂光学面包板或机架系统中的无缝集成，作为临时的对准参考面使用。
应用领域
- ◆激光光束对准与调试
- ◆光束轮廓观察与诊断
- ◆光学实验与教学演示
- ◆光纤通信系统调试
- ◆激光加工设备维护
- ◆红外光学系统对准
- ◆显微镜光路对准
- ◆科研与工业应用
常见问题 (FAQ)
Q1: VRC3D05 观察卡在使用前需要像某些夜光材料一样预先充电吗？
不需要。VRC3D05 采用荧光慢衰减磷光体材料，无需预先充电。只要暴露在 300 – 540 nm 的吸收波段光线下，它就会持续发射 520 – 700 nm 的可见光。
Q2: 圆盘中心的 Ø1.5 mm 通孔有什么具体作用？
中心通孔允许部分入射光束直接透射。这使得用户可以在观察光束轮廓的同时，让主光束继续穿过中心孔，从而将光束与光学支架或透镜管的光轴进行精确对齐。
Q3: VRC3D05 应该如何安装在光学系统中？
VRC3D05 是一款 Ø1/2 英寸的未安装圆盘，设计为即插即用（drop-in）工具。您可以直接将其放置在标准的 Ø1/2″ 光学元件支架或透镜管中进行光束对准。
Q4: 该观察卡对哪些波长的光源有响应？
VRC3D05 的吸收波段为 300 – 540 nm，涵盖了紫外（UV）到可见光（Vis）区域。当该波段的光照射到卡片上时，会转换为 520 – 700 nm 的可见光发射。
