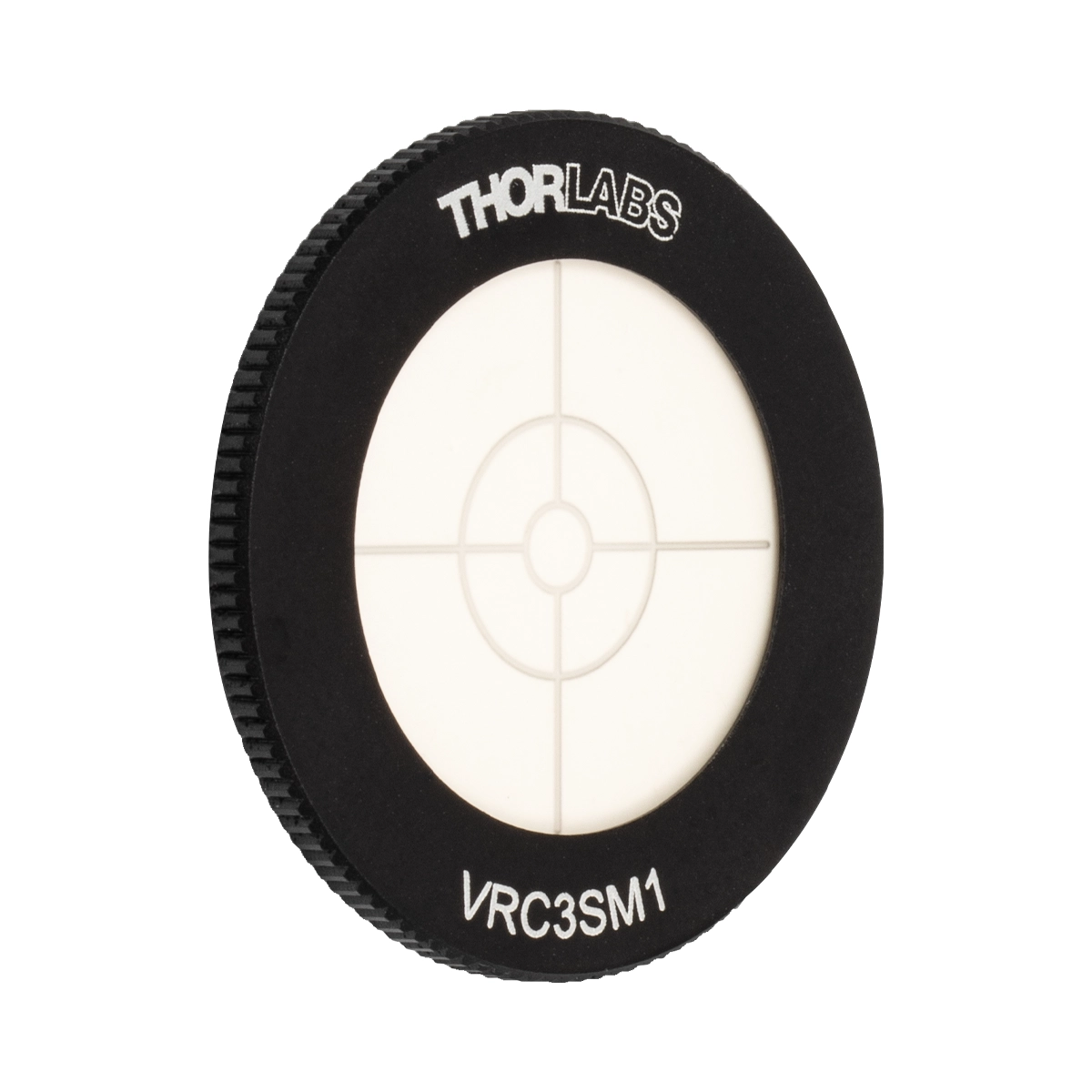

VRC3SM1 – 紫外/可见光观察卡
Thorlabs 原厂品质 · 高精度光束观察与对准 · 广泛应用于光学与光子学领域
产品概述
VRC3SM1 是一款专为 SM1 螺纹透镜管系统设计的紫外/可见光对准盘，光谱响应范围覆盖 300-540 nm。它通过荧光材料将不可见的紫外或可见激光转换为明亮的可见光斑，从而辅助用户进行光路对准。
该产品采用标准的 SM1 外螺纹接口设计，可直接旋入 Thorlabs SM1 系列透镜管或套筒中。作为 VRC1SM1 的替代型号，它被集成在 ESK25 SM1 透镜管套件中，用于实验室光路搭建时的光束定位。
核心规格参数
核心特点
- 光谱响应范围覆盖 300-540 nm，适用于紫外及短波长可见光波段的光路对准
- 采用标准 SM1 外螺纹接口，可直接旋入 SM1 系列透镜管和套筒
- 作为 VRC1SM1 的官方替代型号，提供一致的机械尺寸与光学对准功能
- 作为核心组件集成于 ESK25 SM1 透镜管套件中，辅助实验室光路搭建
- 表面涂覆光致发光材料，将不可见光束转化为肉眼可见的亮斑，无需外部电源
- 适用于快速确认光束是否准确穿过 SM1 系统内光学元件的机械中心
同系列产品对比
| 型号 | 类型 | 规格 | 波长范围 | 特点 | 参考价(¥) |
|---|---|---|---|---|---|
| VRC2 | 可见光/近红外观察卡 | 卡式 | 400-640 nm, 800-1700 nm | 标准 | 参考价 |
| VRC3 | 紫外/可见光观察卡 | 卡式 | 300-540 nm | 紫外 | 参考价 |
| VRC5 | 红外观察卡 | 卡式 | 700-1400 nm | 红外 | 参考价 |
| VRC7 | 近红外观察卡 | 卡式 | 700-1400 nm | 近红外 | 参考价 |
| VRC3SM1 ★ | 紫外/可见光观察卡 | 请咨询 | 300-540 nm | 本款 | 参考价 |
★ 为本款产品 · 价格仅供参考，以实际报价为准
详细技术参数
详细技术参数请参考原厂数据手册（Datasheet）或联系客服获取。
产品详情
VRC3SM1 观察盘表面涂有对 300-540 nm 波段敏感的光致发光材料。当该波段内的光束照射到盘面时，材料吸收光子并重新辐射出可见光，使原本不可见或难以定位的紫外及短波长可见光束转化为肉眼可见的亮斑。
得益于标准的 SM1 螺纹接口，VRC3SM1 能够无缝接入现有的 SM1 透镜管系统。用户可将其旋入光路中的任意 SM1 螺纹接口处，快速确认光束是否准确穿过光学元件的中心，无需额外的外部探测设备。
目前，Thorlabs 将 VRC3SM1 作为核心对准组件直接包含在 ESK25 SM1 透镜管套件中。这种设计使得用户在搭建复杂的 SM1 光路时，能够利用套件内的对准盘进行初始的光轴校准，确保后续插入的透镜和反射镜共轴。
VRC3SM1 是早期型号 VRC1SM1 的官方替代产品。由于 VRC1SM1 已停止单独销售，所有需要 SM1 螺纹紫外/可见光对准功能的用户，在采购或补充备件时均应选择 VRC3SM1，以确保与现有 SM1 系统的机械和光学兼容性。
应用领域
- ◆激光光束对准与调试
- ◆光束轮廓观察与诊断
- ◆光学实验与教学演示
- ◆光纤通信系统调试
- ◆激光加工设备维护
- ◆红外光学系统对准
- ◆显微镜光路对准
- ◆科研与工业应用
常见问题 (FAQ)
Q1: VRC3SM1 可以替代之前购买的 VRC1SM1 吗？
可以。VRC3SM1 是 VRC1SM1 的官方替代型号，具有相同的 SM1 螺纹接口和对准功能。由于 VRC1SM1 已不再单独销售，请直接使用 VRC3SM1 进行替换。
Q2: VRC3SM1 观察盘需要连接电源才能使用吗？
不需要。VRC3SM1 表面涂有光致发光材料，当 300-540 nm 波段的光束照射到盘面时，材料会自发将光能转化为可见光斑，整个过程无需任何外部电源支持。
Q3: 如何将 VRC3SM1 安装到现有的光路系统中？
VRC3SM1 带有标准的 SM1 外螺纹，您可以直接将其旋入 Thorlabs SM1 系列透镜管、套筒或带有 SM1 内螺纹的光学 mounts 中，用于快速校准光轴。
Q4: 为什么在单独的产品页面上找不到 VRC3SM1 的详细独立规格？
目前 Thorlabs 将 VRC3SM1 作为核心组件直接集成在 ESK25 SM1 透镜管套件中进行销售，因此它主要作为套件的一部分提供，用于辅助 SM1 系统的光路对准。
