VRC6S – 中红外液晶观察卡
Thorlabs 原厂品质 · 高精度光束观察与对准 · 广泛应用于光学与光子学领域
产品概述

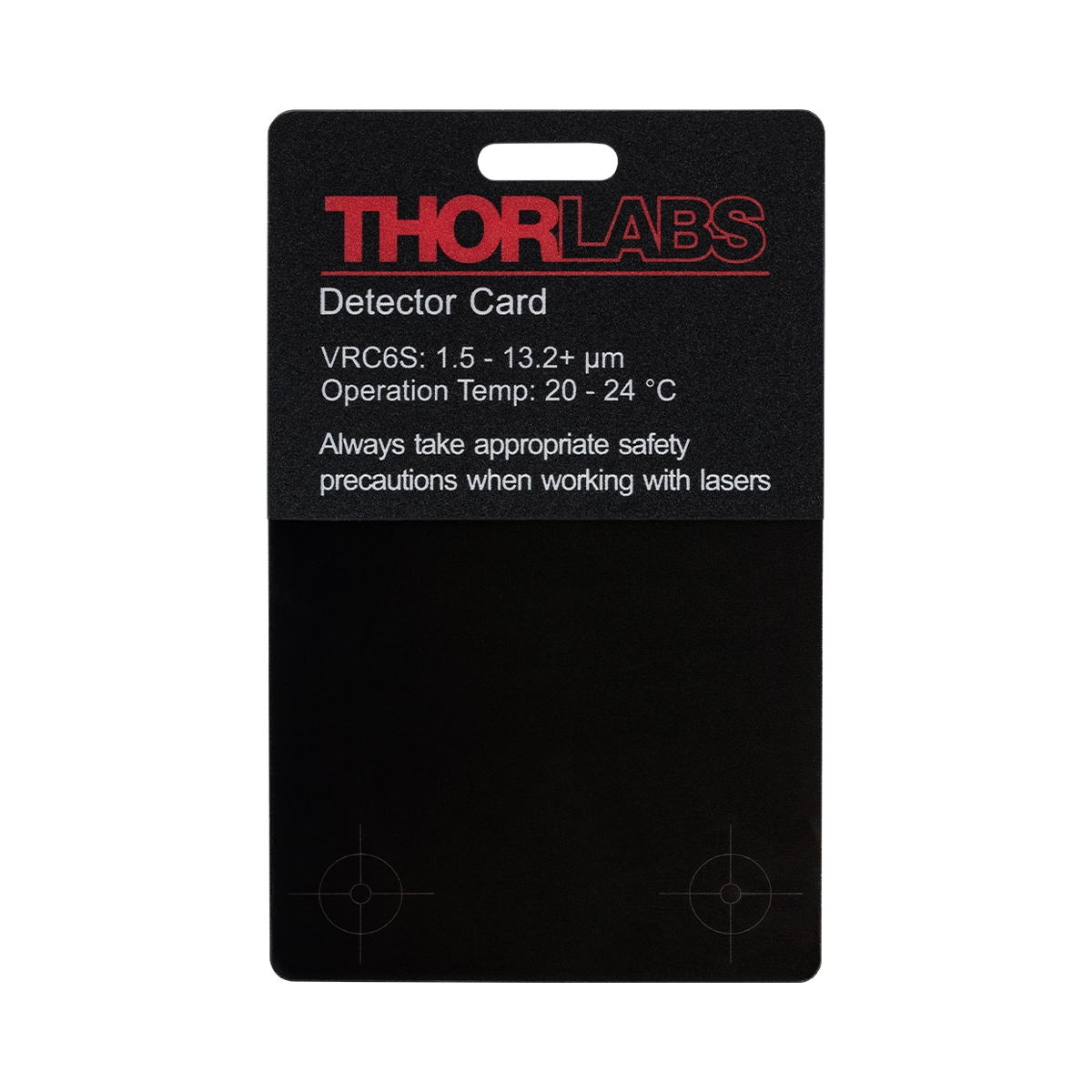

VRC6S 是一款专为中红外波段设计的热致变色液晶观察卡，工作波长覆盖 1.5 µm 至 13.2 µm。其核心机制是利用卡片表面的特殊吸收层将不可见的中红外激光能量转化为热能，触发内部液晶分子的热致相变，从而在环境可见光下直接呈现出高对比度的光束轮廓与位置。
该观察卡采用无源被动式设计，无需任何外部电源或电子冷却系统即可工作。卡片表面经过抗反射与高吸收率处理，确保在 1.5 µm 到 13.2 µm 宽谱段内的激光吸收效率，同时基材具备足够的热容以承受常规中红外激光的连续或脉冲照射，避免热损伤。
VRC6S 的紧凑卡片形态使其能够轻松集成到各类光学面包板、笼式系统或精密位移台上。它专为量子级联激光器（QCL）、光参量振荡器（OPO）及 CO2 激光器等中红外光源的光路搭建、光束对准及模式分析提供直观的视觉反馈。
核心规格参数
核心特点
- 宽谱中红外响应：覆盖 1.5 µm 至 13.2 µm 波长范围，兼容 QCL、OPO 及 CO2 等多种中红外激光源。
- 无源被动工作：基于热致变色液晶原理，无需外接电源或冷却系统，即插即用。
- 高对比度显示：特殊吸收与液晶涂层设计，在环境可见光下提供清晰的光束轮廓与位置反馈。
- 可逆热响应：光斑随激光照射显现，移开后自然冷却恢复，支持反复进行光路对准与调试。
- 紧凑卡片形态：轻薄设计，易于通过标准光学调整架或磁性底座固定于各类光学平台与光路中。
- 宽功率适应性：通过合理控制入射功率密度或采用脉冲照射，可安全用于不同功率级别的中红外激光系统。
同系列产品对比
| 型号 | 类型 | 规格 | 波长范围 | 特点 | 参考价(¥) |
|---|---|---|---|---|---|
| VRC6H | 中红外液晶观察卡 | 高温型 | 1.5 -> 13.2 µm | 25-30°C | 参考价 |
| VRC6S ★ | 中红外液晶观察卡 | 标准型 | 1.5 -> 13.2 µm | 20-24°C | 参考价 |
| VRC6SCPT | 中红外笼式对准板 | 30mm笼式 | 1.5 -> 13.2 µm | 30mm笼式安装 | 参考价 |
| VRC6SM1 | 中红外对准盘 | SM1螺纹 | 1.5 -> 13.2 µm | SM1外壳 | 参考价 |
★ 为本款产品 · 价格仅供参考，以实际报价为准
详细技术参数
详细技术参数请参考原厂数据手册（Datasheet）或联系客服获取。
产品详情
VRC6S 的核心在于其多层复合结构，顶层为宽谱红外吸收涂层，中层为热敏液晶层。当 1.5 µm 至 13.2 µm 波段的激光照射到卡片表面时，吸收层迅速将光子能量转化为热能。热量传导至液晶层，导致局部温度升高并改变液晶分子的排列状态，进而改变该区域对可见光的反射或透射特性，形成肉眼可见的亮斑。
由于依赖热效应，观察卡的响应时间与激光功率密度密切相关。在典型的中红外激光功率下，光斑通常在数百毫秒内显现。当激光移开后，卡片通过基材自然散热，液晶分子恢复初始排列，光斑随之消失。这种可逆的热致变色过程允许用户反复进行光路微调。
为了获得最佳对比度并防止液晶材料因过热而退化，使用时需确保入射激光功率密度处于卡片的工作阈值范围内。对于高功率中红外激光，建议采用扩束或衰减措施，或者通过短暂脉冲照射来观察光斑，以延长卡片的使用寿命。
VRC6S 的液晶显示依赖于环境可见光的反射。在暗室环境中，可辅以低角度的侧向可见光照明，以进一步提升光束轮廓的对比度和边缘锐度。卡片表面的防眩光处理有效减少了环境杂散光的干扰，确保在常规实验室照明条件下依然能清晰辨识光斑。
为保持液晶层的灵敏度，VRC6S 在存放时应避免极端温度与高湿度环境。严禁使用有机溶剂或研磨材料擦拭卡片表面，以免破坏红外吸收涂层。若表面沾染灰尘，应使用洗耳球吹拂或专用的光学级无尘布轻轻拂拭。
应用领域
- ◆激光光束对准与调试
- ◆光束轮廓观察与诊断
- ◆光学实验与教学演示
- ◆光纤通信系统调试
- ◆激光加工设备维护
- ◆红外光学系统对准
- ◆显微镜光路对准
- ◆科研与工业应用
常见问题 (FAQ)
Q1: VRC6S 观察卡需要连接电源才能显示光斑吗？
不需要。VRC6S 采用无源被动式设计，其核心原理是热致变色液晶。卡片吸收中红外激光能量转化为热能，直接触发液晶相变来显示光斑，无需任何外部供电。
Q2: 为什么我的中红外激光照射后，光斑显示不明显？
光斑对比度受入射功率密度和环境照明影响。请确保激光功率密度在卡片的工作阈值内；若功率过高导致饱和或过低导致热量不足，都会影响显示。此外，尝试在暗室中使用低角度侧向可见光照明，可显著提升对比度。
Q3: 如何清洁 VRC6S 观察卡表面？
严禁使用有机溶剂或粗糙材料擦拭。若表面有灰尘，请使用洗耳球吹拂；若有顽固污渍，建议使用光学级无尘布或专用镜头纸沿单一方向轻轻拂拭，以保护表面的红外吸收涂层。
Q4: 该观察卡适用于 1550 nm 的通信波段激光吗？
适用。VRC6S 的工作波长范围覆盖 1.5 µm 至 13.2 µm，1550 nm (1.55 µm) 处于其有效响应区间内，可用于该波段激光的光路对准与轮廓观察。
