描述

产品概述

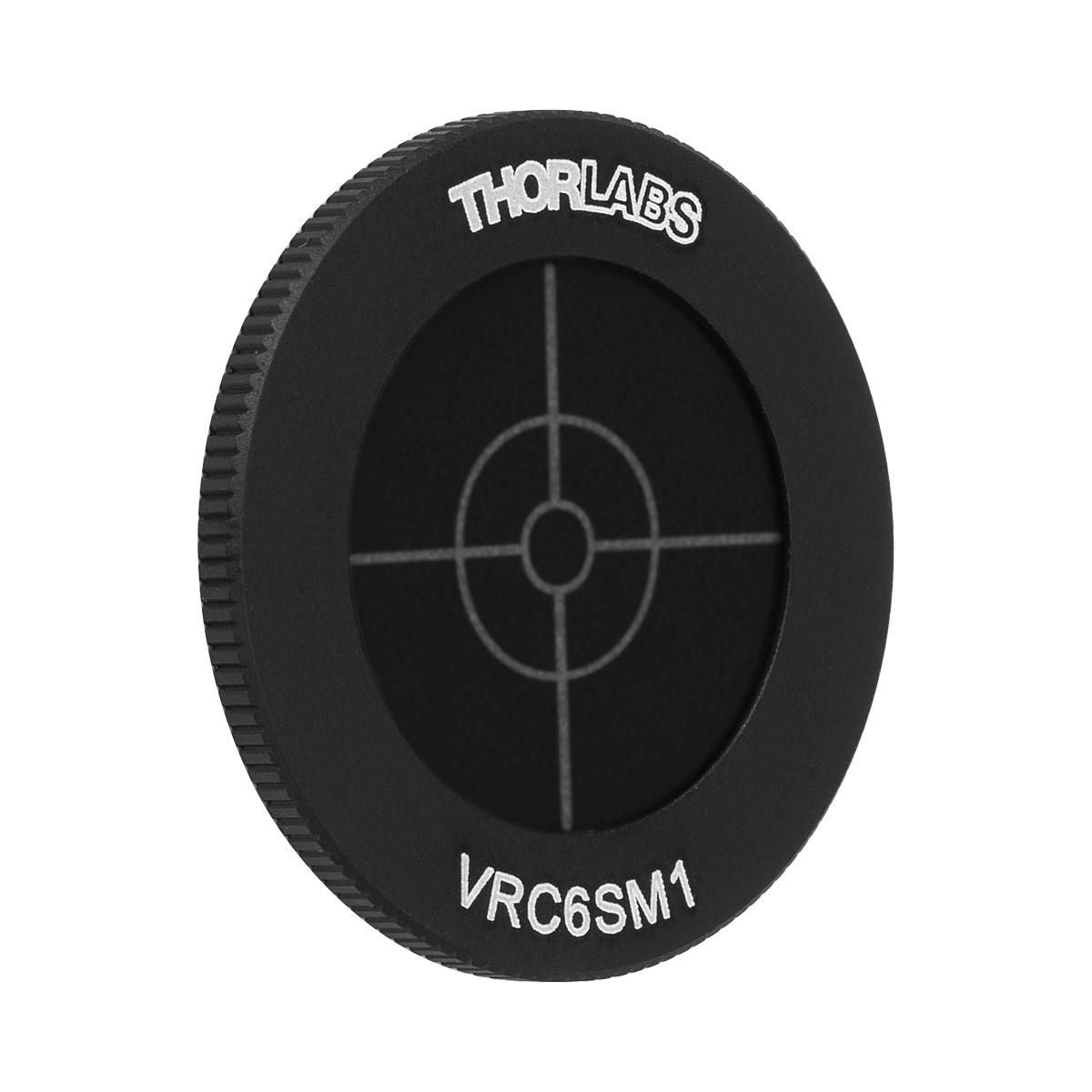

VRC6SM1 是一款专为中红外波段设计的液晶观察卡，核心响应波长覆盖 1.5 至 13.2 µm。该产品基于液晶材料的热光效应原理，当不可见的中红外激光照射到卡片表面时，光能被吸收并转化为热能，引起局部液晶分子排列或双折射特性的改变，从而将不可见光束转换为可见的光斑显示。

在物理特性与使用方式上，VRC6SM1 无需任何外部电源驱动。卡片本身不具备自发光特性，在实际操作中，用户需将其置于光路中，并配合可见光源照明以及偏振片进行观察，即可在正交偏振状态下获取高对比度的光束轮廓、位置及相对强度分布。

该观察卡填补了传统荧光观察卡在长波红外波段的空白，特别适用于量子级联激光器（QCL）、中红外光学参量振荡器（OPO）等光源的光路准直、模式分析和光束整形等调试工作，且在激光移开后光斑会自动消失，支持重复使用。

核心规格参数

产品型号	VRC6SM1
产品类型	中红外液晶观察卡
供电需求	无需电源
响应波长范围	1.5 – 13.2 µm
工作原理	液晶热致双折射/相变
显示可逆性	是（温度恢复后光斑消失）
观察条件	需配合可见光照明与偏振片
适用激光源	中红外激光（如 QCL, OPO 等）

核心特点

• 覆盖 1.5 至 13.2 µm 宽中红外波段响应
• 基于液晶热光效应，将不可见中红外光束转换为可见光斑
• 无需外部电源驱动，纯被动式热致光学响应
• 支持光束轮廓、位置及相对强度分布的直观观测
• 适用于 QCL、OPO 等多种中红外激光源的光路调试
• 光斑显示具有可逆性，激光移开后自动恢复透明

同系列产品对比

型号	类型	规格	波长范围	特点	参考价(¥)
VRC6H	中红外液晶观察卡	高温型	1.5 -> 13.2 µm	25-30°C	参考价
VRC6S	中红外液晶观察卡	标准型	1.5 -> 13.2 µm	20-24°C	参考价
VRC6SCPT	中红外笼式对准板	30mm笼式	1.5 -> 13.2 µm	30mm笼式安装	参考价
VRC6SM1 ★	中红外对准盘	SM1螺纹	1.5 -> 13.2 µm	SM1外壳	参考价

★ 为本款产品 · 价格仅供参考，以实际报价为准

详细技术参数

详细技术参数请参考原厂数据手册（Datasheet）或联系客服获取。

产品详情

VRC6SM1 的核心工作机制依赖于液晶层的热致相变与双折射效应。中红外激光（1.5-13.2 µm）被卡片表面的吸收层转化为微小温升，该热量传导至液晶层后，改变了特定区域液晶分子的指向矢。这种微观结构的变化导致该区域的光学各向异性发生改变，进而在偏振光场中呈现出与周围背景不同的亮度或颜色。

在波长响应方面，该产品覆盖了从近红外边缘（1.5 µm）一直延伸至长波中红外（13.2 µm）的宽广光谱范围。这一特性使其能够兼容多种常见的中红外激光源，包括基于量子级联激光器（QCL）以及光学参量振荡器（OPO）等机制产生的中红外光束，为多波段激光系统提供统一的光束观测方案。

正确的观察方法是获取清晰光斑的关键。由于液晶观察卡不主动发光，用户需要使用非相干的可见光从侧面或背面均匀照射卡片。为了最大化对比度，建议在观察光路中加入起偏器和检偏器，并调节检偏器角度至正交状态，此时未被激光加热的背景区域呈暗态，而激光光斑区域则因双折射变化而明亮显示。

在实际光路调试中，VRC6SM1 可用于验证中红外激光的横向模式分布、检查光束的圆度以及辅助反射镜的精细对准。当激光束移开或关闭后，卡片表面温度迅速降至环境温度，液晶分子恢复初始排列，光斑随之消失，卡片恢复透明状态，这一可逆过程确保了其可重复使用的特性。

使用注意事项方面，应避免将高功率中红外激光长时间聚焦或停留在卡片同一位置。过高的局部热积累可能导致液晶材料发生不可逆的热损伤或涂层退化。在进行高功率系统调试时，建议先使用衰减片降低光束功率，完成粗调后再进行精细观测。

应用领域

• ◆激光光束对准与调试
• ◆光束轮廓观察与诊断
• ◆光学实验与教学演示
• ◆光纤通信系统调试
• ◆激光加工设备维护
• ◆红外光学系统对准
• ◆显微镜光路对准
• ◆科研与工业应用
