描述

产品概述

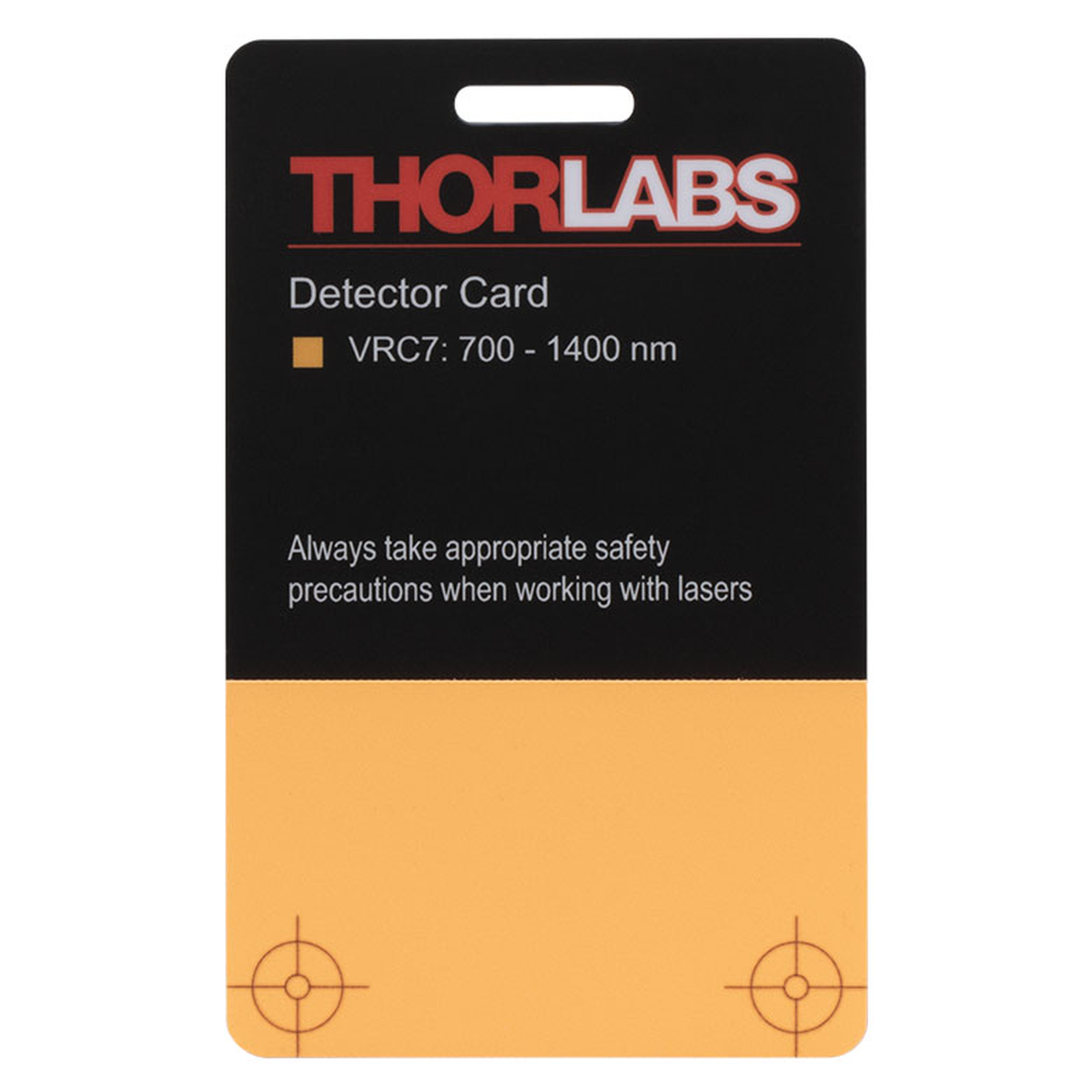

VRC7系列近红外荧光对准盘及探测材料片专用于700 – 1400 nm波长激光束的定位、对准及焦点观察。其核心采用缓慢衰减荧光粉材料，在吸收700 – 1400 nm的激发光后，将其转换为550 – 700 nm波段的可见荧光发射，从而实现不可见近红外光束的直观可视化。

产品提供多种物理形态以适应不同光路需求。螺纹安装版本包含Ø1″ (SM1) 和 Ø1/2″ (SM05) 规格，中心带有Ø1.5 mm通孔，可直接集成于标准光机械件中。带背胶的薄片版本厚度为0.7 mm，提供2″ x 2″、4″ x 4″及8″ x 10″三种尺寸，采用丙烯酸粘合剂，支持牢固粘贴于金属、玻璃或塑料表面。

背胶版探测片具备高灵活性，用户可根据复杂光学系统的空间限制将其裁剪成任意自定义形状。使用前需通过440 – 560 nm波段的可见光对其进行“充电”以激活荧光粉特性，随后即可在暗场环境下清晰捕捉近红外激光的轮廓与位置。

核心规格参数

中心孔直径	Ø1.5 mm
发射波长	550 – 700 nm
吸收波长(充电)	440 – 560 nm
吸收波长(激发)	700 – 1400 nm
粘合剂类型	丙烯酸粘合剂
荧光材料	缓慢衰减荧光粉
薄片厚度	0.7 mm
薄片尺寸	2″ x 2″, 4″ x 4″, 8″ x 10″
螺纹规格	SM1 (1.035″-40), SM05 (0.535″-40)

核心特点

• 激发与发射波段匹配：吸收700 – 1400 nm近红外光，发射550 – 700 nm可见荧光
• 灵活的背胶安装：0.7 mm厚度丙烯酸背胶设计，支持裁剪以贴合复杂曲面或异形结构
• 标准螺纹集成：提供SM1和SM05螺纹版本，带Ø1.5 mm中心通孔，无缝接入标准光机系统
• 缓慢衰减荧光：采用缓慢衰减荧光粉，光斑在激光移开后短暂留存，便于精准定位
• 可见光预充电机制：通过440 – 560 nm可见光激活，无需外部电源即可实现近红外光可视化
• 多基材兼容性：丙烯酸粘合剂可牢固附着于铝、钢、玻璃及各类塑料光学平台表面

同系列产品对比

型号	类型	规格	波长范围	特点	参考价(¥)
VRC7 ★	近红外观察卡	卡式	700-1400 nm	标准尺寸	参考价
VRC7B1	近红外观察卡	2″ x 2″	700-1400 nm	带背胶	参考价
VRC7B2	近红外观察卡	4″ x 4″	700-1400 nm	带背胶	参考价
VRC7B3	近红外观察卡	8″ x 10″	700-1400 nm	带背胶	参考价
VRC7D05	近红外对准盘	Ø1/2″	700-1400 nm	无螺纹	参考价
VRC7D1	近红外对准盘	Ø1″	700-1400 nm	无螺纹	参考价
VRC7SM05	近红外对准盘	SM05螺纹	700-1400 nm	SM05外壳	参考价
VRC7SM1	近红外对准盘	SM1螺纹	700-1400 nm	SM1外壳	参考价
VRC7SM2	近红外对准盘	SM2螺纹	700-1400 nm	SM2外壳	参考价
VRC7CPT	近红外笼式对准板	30mm笼式	700-1400 nm	30mm笼式安装	参考价

★ 为本款产品 · 价格仅供参考，以实际报价为准

详细技术参数

详细技术参数请参考原厂数据手册（Datasheet）或联系客服获取。

产品详情

VRC7的探测机制基于荧光粉的光致发光效应。当700 – 1400 nm范围内的近红外激光照射到材料表面时，荧光粉吸收光子能量并发生能级跃迁，随后以550 – 700 nm的黄绿色可见光形式释放能量。这种缓慢衰减的荧光特性使得光束斑在激光移开后仍能短暂保留，便于用户准确记录光斑位置。

由于荧光粉的激发依赖于预先的能量储备，VRC7在探测前必须经过“充电”过程。用户需使用440 – 560 nm的可见光源（如蓝光或绿光LED）照射卡片数秒。充电完成后，材料即可用于近红外光束的探测。若荧光信号减弱，重复此充电过程即可恢复探测灵敏度。

带背胶版本（VRC7Bx系列）表面涂覆有专用的丙烯酸粘合剂，该粘合剂对铝、钢、玻璃和多种塑料基材表现出优异的附着力。为确保最佳粘贴效果并防止粘合剂沾染灰尘，建议在撕去聚酯保护膜后，立即将探测片平整地按压在目标表面上。对于曲面或异形安装位，可使用剪刀或切割工具将0.7 mm厚的薄片裁剪至所需尺寸。

对于需要频繁调节或集成到标准光学面包板及支架上的应用，VRC7提供SM1（1.035″-40）和SM05（0.535″-40）螺纹安装盘。这些螺纹盘中心加工有Ø1.5 mm的通孔，不仅允许激光束穿过以进行后续光路调试，还能通过标准SM螺纹直接旋入透镜套管或调整架中，构建稳固的自定义对准靶。

VRC7探测材料不具备高功率激光的耐受性，严禁将其用作激光光挡，操作时必须佩戴相应波段的激光防护眼镜。此外，0.7 mm厚的背胶薄片物理强度较低，尤其是大尺寸版本极易弯折。存放时务必将其平放于干燥环境中，严禁在表面堆叠重物，以防产生永久性裂纹或折痕导致荧光层失效。
