描述

产品概述

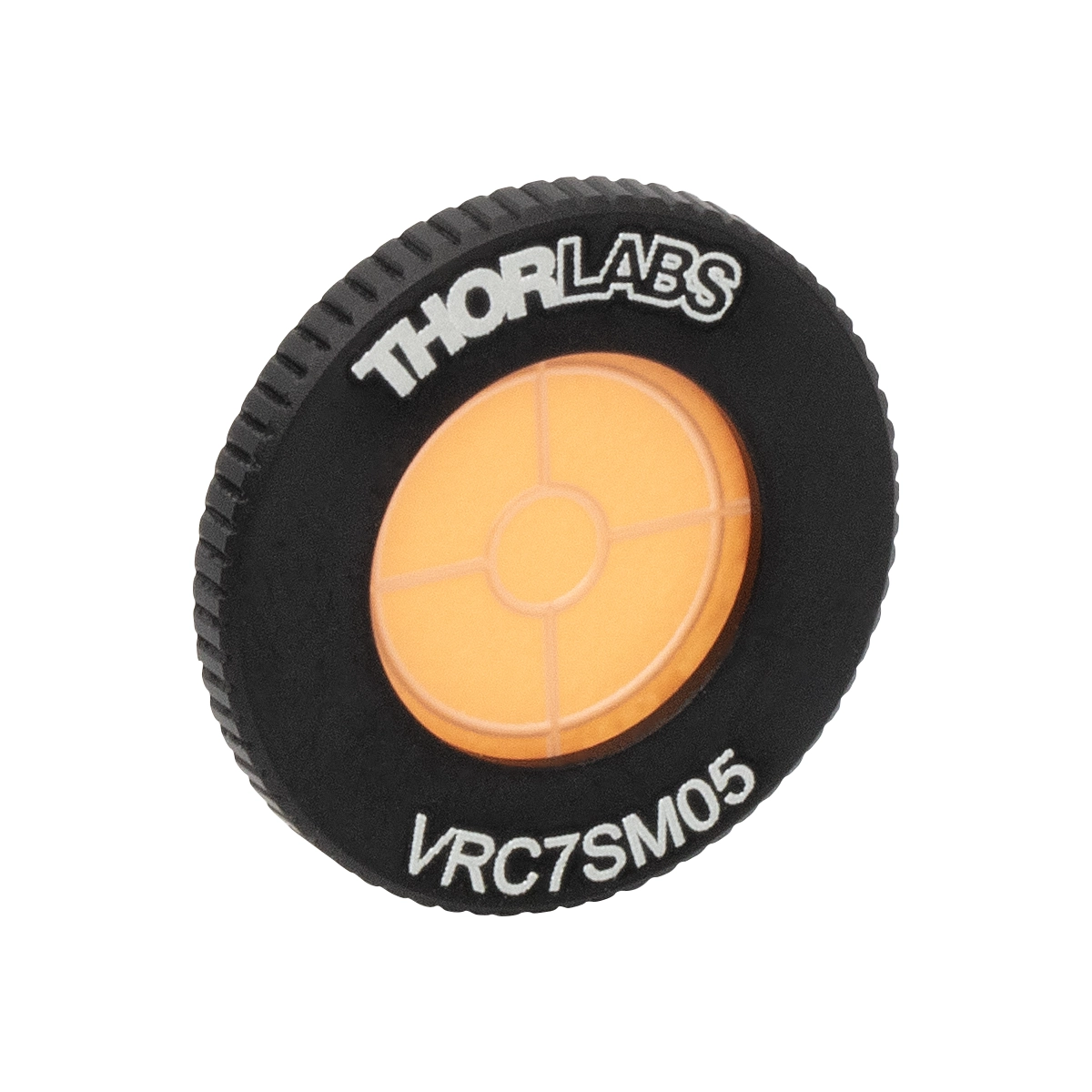

VRC7SM05 是一款专为 700-1400 nm 近红外 (NIR) 激光束对准与定位设计的荧光对准盘。其核心采用荧光慢衰减磷光体材料，通过吸收 440-560 nm 的可见光进行预充电，在受到 700-1400 nm 红外光刺激后，能够将不可见的红外光束转换为 550-700 nm 的可见光发射，从而实现红外光束位置与焦点的直观可视化。

该对准盘集成于标准 SM05 (0.535″-40 UNS-2A) 外螺纹金属外壳中，可直接旋入兼容的 SM05 透镜套管或螺纹安装座。这种紧凑的螺纹封装设计确保了光机系统搭建时的同轴度与安装便捷性，适用于复杂红外光路系统的快速校准与光束路径指示。

核心规格参数

充电吸收波段	440 – 560 nm
光谱区域	近红外 (NIR)
刺激吸收波段	700 – 1400 nm
发射波段	550 – 700 nm
外壳类型	SM05 外螺纹外壳
是否需要预充电	是
核心材料	荧光慢衰减磷光体
螺纹规格	SM05 (0.535″-40 UNS-2A)

核心特点

• 采用荧光慢衰减磷光体材料，将不可见红外光转换为可见光
• 专用于 700-1400 nm 近红外 (NIR) 激光束的对准与焦点定位
• 发射 550-700 nm 可见光，支持暗室环境下的肉眼直接观察
• 集成 SM05 (0.535″-40) 外螺纹外壳，兼容标准 SM05 透镜套管
• 需通过 440-560 nm 可见光预先充电以激活磷光体发光特性
• 紧凑的螺纹封装设计，便于快速集成到复杂光机系统中

同系列产品对比

型号	类型	规格	波长范围	特点	参考价(¥)
VRC7	近红外观察卡	卡式	700-1400 nm	标准尺寸	参考价
VRC7B1	近红外观察卡	2″ x 2″	700-1400 nm	带背胶	参考价
VRC7B2	近红外观察卡	4″ x 4″	700-1400 nm	带背胶	参考价
VRC7B3	近红外观察卡	8″ x 10″	700-1400 nm	带背胶	参考价
VRC7D05	近红外对准盘	Ø1/2″	700-1400 nm	无螺纹	参考价
VRC7D1	近红外对准盘	Ø1″	700-1400 nm	无螺纹	参考价
VRC7SM05 ★	近红外对准盘	SM05螺纹	700-1400 nm	SM05外壳	参考价
VRC7SM1	近红外对准盘	SM1螺纹	700-1400 nm	SM1外壳	参考价
VRC7SM2	近红外对准盘	SM2螺纹	700-1400 nm	SM2外壳	参考价
VRC7CPT	近红外笼式对准板	30mm笼式	700-1400 nm	30mm笼式安装	参考价

★ 为本款产品 · 价格仅供参考，以实际报价为准

详细技术参数

详细技术参数请参考原厂数据手册（Datasheet）或联系客服获取。

产品详情

VRC7SM05 的工作依赖于荧光慢衰减磷光体的光致发光特性。在暴露于近红外激光之前，必须使用 440-560 nm 波段的可见光（如蓝光或绿光光源）对磷光体表面进行充分充电。当 700-1400 nm 的 NIR 激光照射到已充电的表面时，材料吸收红外光子并释放出 550-700 nm 的可见光，使操作者能够在暗室环境中直接肉眼观察到光束轮廓。

产品外壳采用精密加工的 SM05 (0.535″-40) 外螺纹设计。这一标准螺纹规格使其能够与兼容的 SM05 内螺纹透镜套管、光纤适配器或调整架无缝对接。外壳不仅为脆弱的磷光体材料提供了物理保护，还确保了光束入射面与光轴的精确定位。

由于磷光体材料需要预先激发，操作前必须确保环境中有合适的可见光充电步骤。此外，该器件仅作为光束对准和观察工具，不具备高功率激光的能量耗散能力，严禁将其用作激光光束阻挡器，以免材料因热损伤而失效。

内部的荧光磷光体涂层具有物理脆性。在存储和日常使用过程中，必须将器件平放于原装包装或平整表面上，避免受到机械挤压、弯曲或跌落，以防止磷光体层产生永久性裂纹或折痕，从而保证发光面的均匀性与完整性。
