描述

产品概述

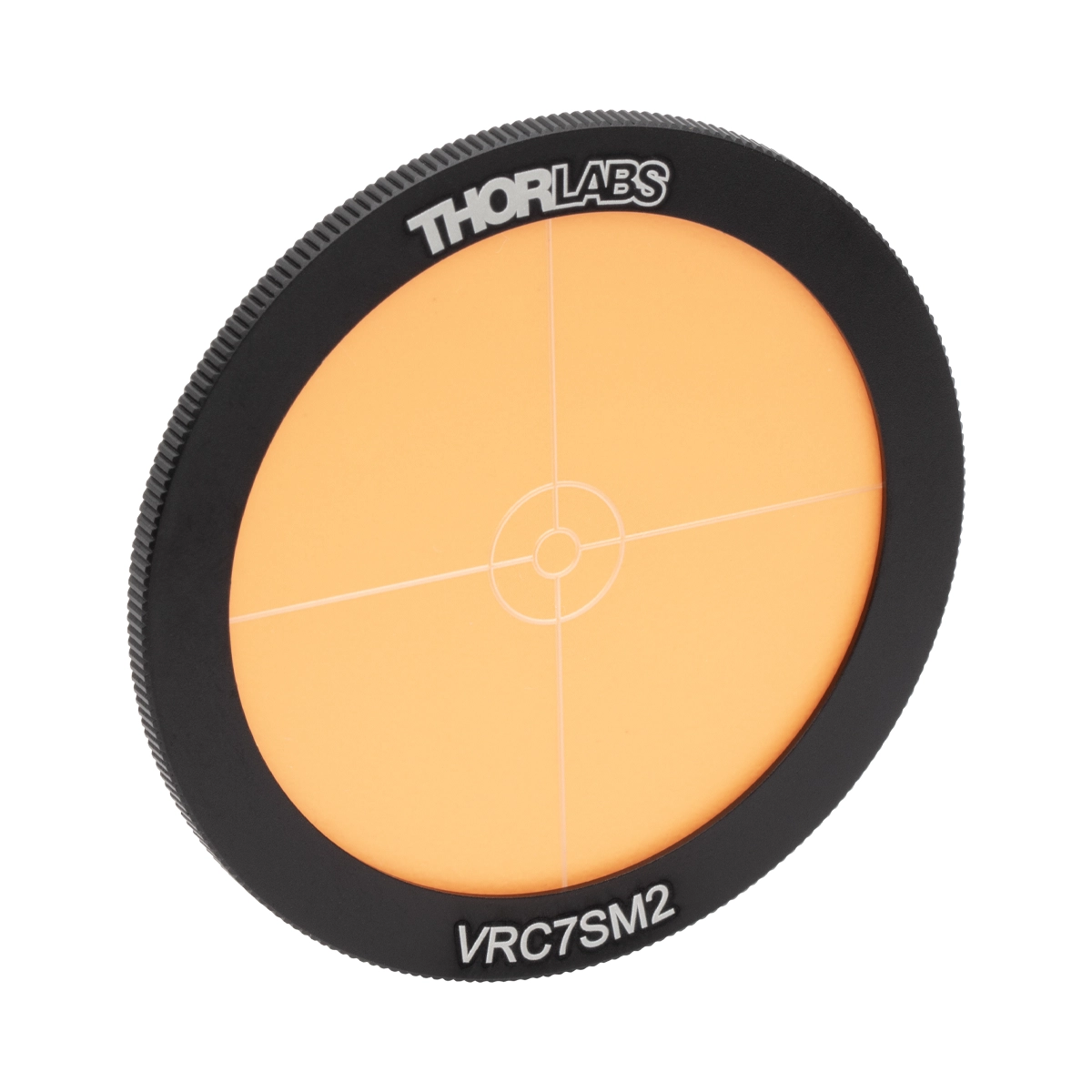

VRC7SM2是一款专为700 nm至1400 nm近红外（NIR）波段设计的荧光对准盘。其核心采用荧光慢衰减磷光体材料，在吸收不可见的近红外光后，能将其转换为550 nm至700 nm的可见光发射，从而实现红外光束的直观可视化。

该对准盘封装于SM2（2.035″-40）外螺纹金属外壳中，可直接旋入兼容SM2螺纹接口的光机械件或透镜套筒。其表面精密刻有同心圆对准靶标线，为光束的精确中心定位和准直提供了物理参考基准。

此产品与Thorlabs VRC7激光观察卡采用完全相同的磷光体制造材料，确保了在光斑位置确认与路径验证中的一致性，特别适用于需要直接集成到标准光学套筒内部的近红外光路调试场景。

核心规格参数

Absorption Band	700 – 1400 nm
Alignment Features	Target Guide Lines (同心圆标线)
Emission Band	550 – 700 nm
Item #	VRC7SM2
Material	Fluorescing Slow-Fading Phosphor
Mounting Type	Disk in Externally SM2-Threaded Housing
Spectral Sensitivity	700 – 1400 nm
Threading	SM2 (2.035″-40)

核心特点

• 吸收700-1400 nm近红外光并转换为550-700 nm可见荧光，实现红外光束直观可视化
• 采用SM2 (2.035″-40) 外螺纹外壳设计，可直接旋入标准SM2螺纹接口的光机械件或透镜套筒
• 表面精密刻有同心圆对准靶标线，为近红外光束的精确中心定位与准直提供物理参考
• 核心材料采用荧光慢衰减磷光体，与Thorlabs VRC7激光观察卡使用相同制造材料
• 专为700-1400 nm近红外波段优化，适用于不可见红外激光系统的光斑位置确认与路径验证
• 无中心通孔设计，盘面完整覆盖光路区域，最大化荧光可视化的有效面积

同系列产品对比

型号	类型	规格	波长范围	特点	参考价(¥)
VRC7	近红外观察卡	卡式	700-1400 nm	标准尺寸	参考价
VRC7B1	近红外观察卡	2″ x 2″	700-1400 nm	带背胶	参考价
VRC7B2	近红外观察卡	4″ x 4″	700-1400 nm	带背胶	参考价
VRC7B3	近红外观察卡	8″ x 10″	700-1400 nm	带背胶	参考价
VRC7D05	近红外对准盘	Ø1/2″	700-1400 nm	无螺纹	参考价
VRC7D1	近红外对准盘	Ø1″	700-1400 nm	无螺纹	参考价
VRC7SM05	近红外对准盘	SM05螺纹	700-1400 nm	SM05外壳	参考价
VRC7SM1	近红外对准盘	SM1螺纹	700-1400 nm	SM1外壳	参考价
VRC7SM2 ★	近红外对准盘	SM2螺纹	700-1400 nm	SM2外壳	参考价
VRC7CPT	近红外笼式对准板	30mm笼式	700-1400 nm	30mm笼式安装	参考价

★ 为本款产品 · 价格仅供参考，以实际报价为准

详细技术参数

详细技术参数请参考原厂数据手册（Datasheet）或联系客服获取。

产品详情

VRC7SM2的光束可视化基于荧光慢衰减磷光体的光致发光特性。当700 nm至1400 nm波长的近红外激光照射到盘面时，材料吸收光子并激发出550 nm至700 nm波段的可见荧光。这种波长转换机制使得操作者无需使用红外显示卡或相机，即可用肉眼直接观察到不可见红外光束的光斑形态与位置。

产品主体被牢固封装在带有SM2（2.035″-40）外螺纹的圆柱形外壳内。这种标准化的螺纹设计允许用户将其直接拧入SM2内螺纹接口的透镜套筒、调整架或光机械组件中，使对准盘面精确位于光路中心，无需额外的转接件或夹具。

对准盘表面并非简单的平面，而是刻有同心圆对准靶标线（Target Guide Lines）。在进行光束准直时，操作者可以通过观察可见荧光光斑是否精确重合于同心圆中心，来微调光束的指向角，从而实现高精度的光路对准。

其核心荧光材料为Thorlabs专门配制的慢衰减磷光体，与VRC7激光观察卡及带背胶探测材料片同源。该材料在近红外波段具有明确的光谱响应，且在停止光照后荧光会缓慢衰减，便于操作者在动态光路调试中持续观察光斑轨迹。

该组件专为集成化光路设计，适用于700 nm至1400 nm近红外激光系统的内部调试。典型应用包括光纤耦合前的自由空间光束准直、多反射镜系统中的光路路径验证，以及红外激光器输出端的光斑位置确认。
