产品概述

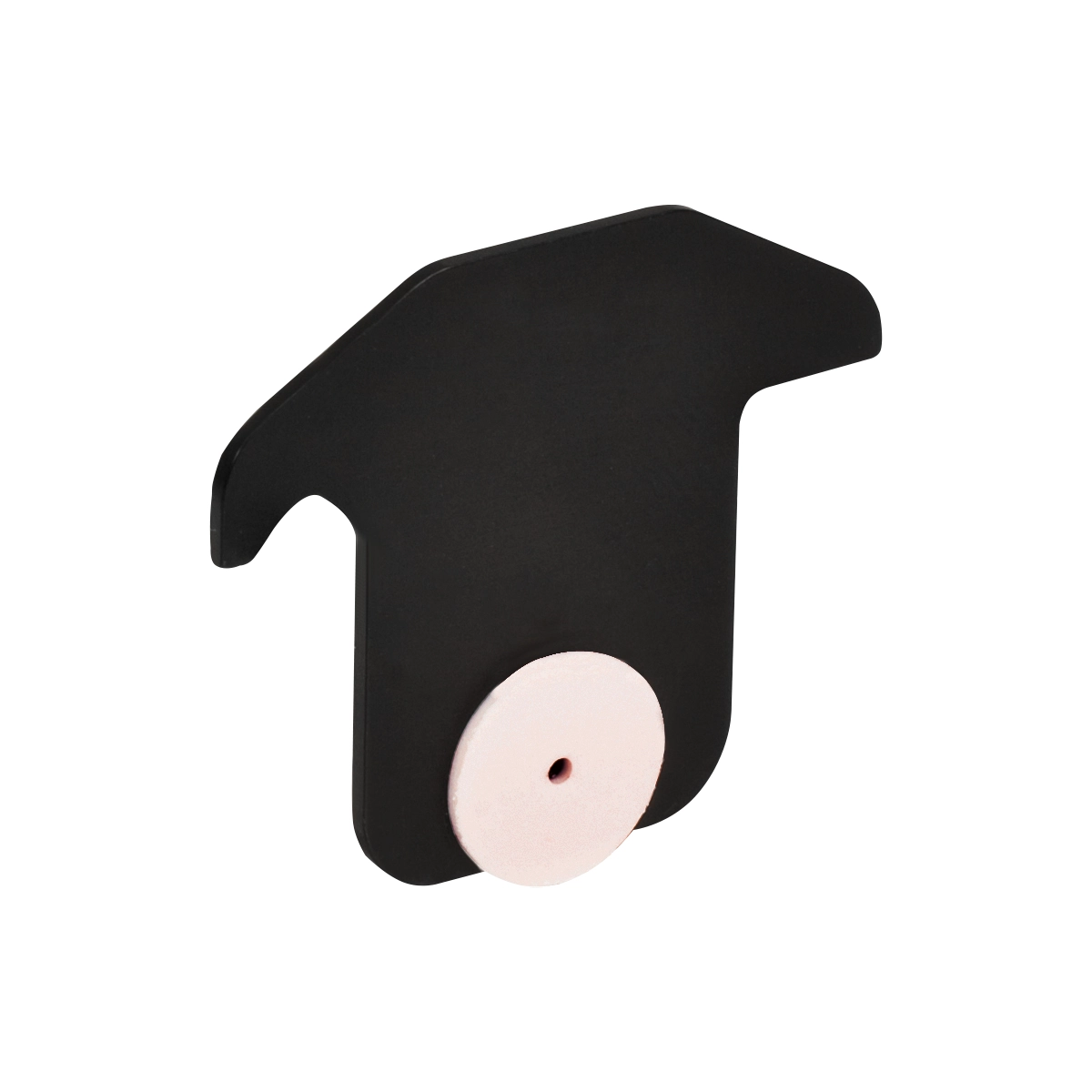

VRC8CPT 是一款专为中红外（Mid-IR）波段设计的嵌入式对准板，工作吸收波段覆盖 1500 nm 至 13200 nm。其核心材料采用热致变色液晶（Thermochromic Liquid Crystal），通过吸收激光能量产生热效应，进而引起材料颜色变化，从而直观显示不可见红外光束的轮廓与位置。

该对准板的有效活动区域直径为 Ø10.0 mm，专为 30 mm 笼式系统设计的 Drop-in（嵌入式）结构，可直接卡入标准笼式杆中。这种物理设计免去了额外的转接需求，确保在紧凑的光学系统搭建中实现精确的光束拦截与路径验证。

与传统的荧光观察卡不同，VRC8CPT 不具备荧光发射特性（Emission Band: N/A），完全依赖热致变色效应工作。这一设计使其在 1500 nm 至 13200 nm 的中红外激光系统调试中，能够有效避免荧光背景干扰，提供高对比度的光斑观察。

核心规格参数

光谱区域	中红外 (Mid-IR)
发射波段	N/A
吸收波段	1500 – 13200 nm
安装类型	Drop-in 笼式板 (Drop-in Cage Plate)
有效区域直径	Ø10.0 mm
核心材料	热致变色液晶 (Thermochromic Liquid Crystal)
笼式系统兼容性	30 mm

核心特点

• 吸收波段覆盖 1500 nm 至 13200 nm，专为中红外（Mid-IR）激光系统优化
• 采用热致变色液晶材料，通过吸收激光热能引发颜色变化来显示光斑
• 无荧光发射特性（N/A），避免中红外波段常见的荧光背景干扰
• 有效活动区域直径精确为 Ø10.0 mm，提供明确的光束拦截与观察范围
• Drop-in（嵌入式）设计，直接兼容并安装于 30 mm 笼式系统，无需额外转接件
• 适用于高功率中红外激光的光束轮廓观察与精确共轴对准

同系列产品对比

型号	类型	规格	波长范围	特点	参考价(¥)
VRC8B1	近红外观察卡	2″ x 2″	720-820/890-1065/1490-1590 nm	带背胶	参考价
VRC8B2	近红外观察卡	4″ x 4″	720-820/890-1065/1490-1590 nm	带背胶	参考价
VRC8B3	近红外观察卡	8″ x 10″	720-820/890-1065/1490-1590 nm	带背胶	参考价
VRC8D05	近红外对准盘	Ø1/2″	720-820/890-1065/1490-1590 nm	无螺纹	参考价
VRC8D1	近红外对准盘	Ø1″	720-820/890-1065/1490-1590 nm	无螺纹	参考价
VRC8SM05	近红外对准盘	SM05螺纹	720-820/890-1065/1490-1590 nm	SM05外壳	参考价
VRC8SM1	近红外对准盘	SM1螺纹	720-820/890-1065/1490-1590 nm	SM1外壳	参考价
VRC8SM2	近红外对准盘	SM2螺纹	720-820/890-1065/1490-1590 nm	SM2外壳	参考价
VRC8CPT ★	近红外笼式对准板	30mm笼式	720-820/890-1065/1490-1590 nm	30mm笼式安装	参考价

★ 为本款产品 · 价格仅供参考，以实际报价为准

详细技术参数

详细技术参数请参考原厂数据手册（Datasheet）或联系客服获取。

产品详情

VRC8CPT 的核心工作机制基于热致变色液晶的物理特性。当 1500 nm 至 13200 nm 范围内的中红外激光照射到 Ø10.0 mm 的有效区域时，材料吸收光能并转化为热能。局部温度的升高会触发液晶分子的相变，导致该区域的颜色发生显著改变，操作者借此可清晰辨识光斑形状与中心位置。

在中红外波段，传统荧光材料往往无法有效激发或存在严重的背景噪声。VRC8CPT 明确标示无荧光发射（Emission Band: N/A），彻底摒弃了光致发光机制。这种纯热致变色响应不仅拓宽了有效工作波段至 13200 nm，还确保了在高功率红外激光调试时，光斑轮廓的显示仅由热分布决定，不受材料荧光寿命或量子效率的限制。

作为一款 Drop-in 笼式对准板，VRC8CPT 严格遵循 30 mm 笼式系统的机械标准。其外部尺寸与笼式系统完美匹配，无需使用螺纹或额外支架，即可直接推入笼式杆之间并锁定。Ø10.0 mm 的中心有效区域经过精密界定，确保在笼式系统的光轴中心进行高精度的光束拦截。

该产品主要应用于 Mid-IR 激光系统的共轴调节、光路验证及高功率光束轮廓观察。在实际操作中，需确保激光功率在材料的热响应阈值内，以避免热致变色液晶层发生不可逆的热损伤。由于依赖热效应，光束照射后颜色的恢复需要一定的冷却时间，操作时需预留足够的观察间隔。
