描述

产品概述

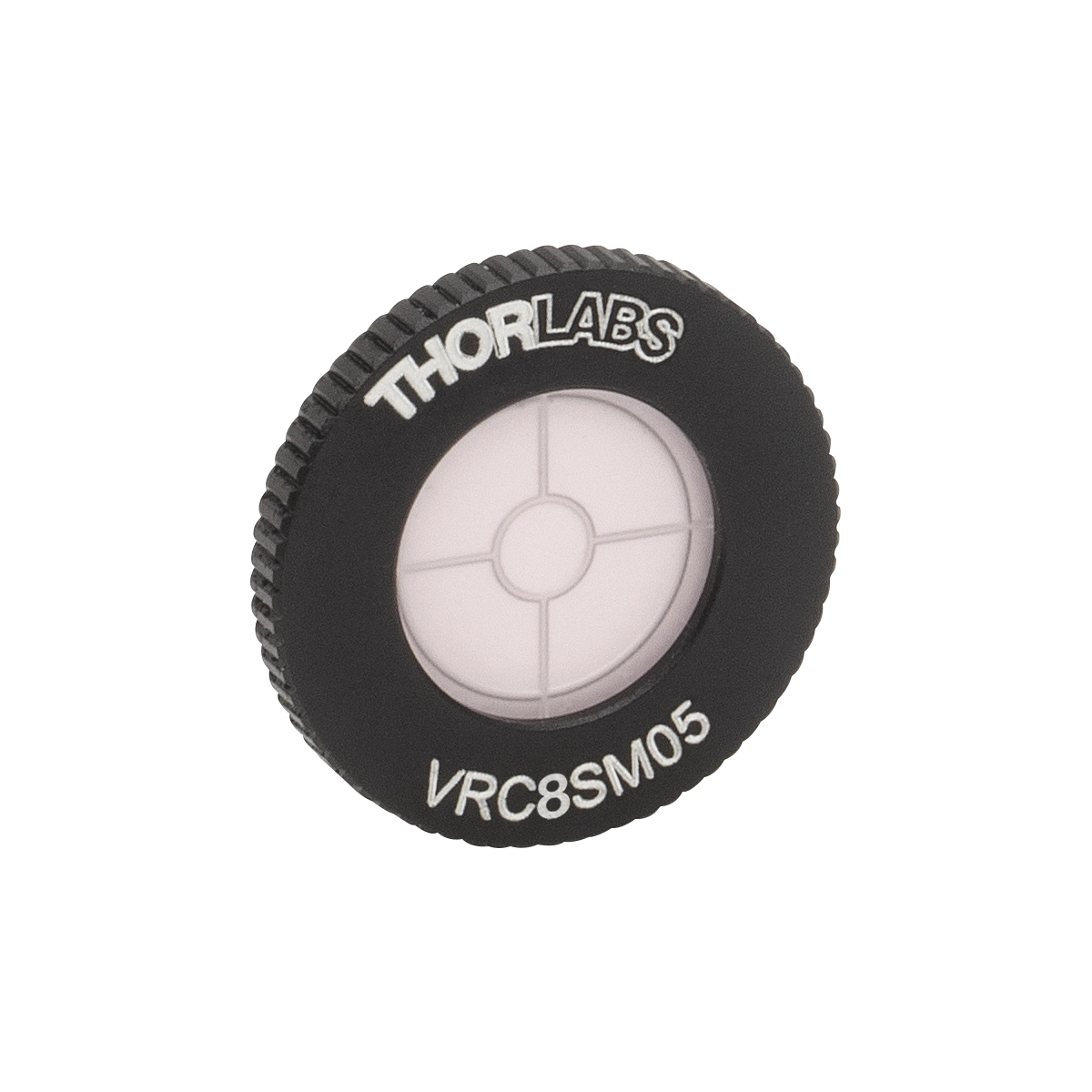

VRC8SM05是一款专为720至820 nm近红外波段设计的光束对准盘。其核心采用上转换荧光材料，能够将不可见的近红外激光转化为可见光斑，结合表面精密刻制的对准标记，实现微米级光束定位。

该产品封装在SM05 (0.535″-40) 螺纹外壳中，外径与标准SM05接口匹配。用户可直接将其旋入带有SM05内螺纹的光学调整架、笼式系统旋转安装座或光纤套管中，无需额外转接件即可实现光路集成。

对准盘表面集成了高对比度的十字交叉线与中心参考点，荧光涂层在720-820 nm波段具有高转换效率，确保在低功率近红外光下依然能清晰呈现光斑轮廓与标记的相对位置。

核心规格参数

产品型号	VRC8SM05
兼容光学元件尺寸	Ø1/2″ (12.7 mm)
兼容系统	SM05螺纹接口, 16 mm笼式系统
外壳材质	黑色阳极氧化铝
对准标记类型	中心十字线与参考点
工作波长范围	720 – 820 nm
荧光材料类型	上转换荧光涂层
螺纹规格	SM05 (0.535″-40)

核心特点

• 专为720-820 nm近红外波段优化，上转换荧光材料转换效率高
• 集成SM05 (0.535″-40) 外螺纹，直接兼容标准SM05接口及16 mm笼式系统旋转座
• 表面刻有精密微米级对准标记（十字线与中心参考点），提供高对比度视觉反馈
• 将不可见近红外光转化为可见光，实现光束位置与光轴重合度的直观验证
• 外壳采用精密机加工，确保旋入时的机械同轴度，减少安装引入的偏心误差
• 可配合360°旋转安装座使用，便于调整对准标记角度以匹配特定光束轮廓

同系列产品对比

型号	类型	规格	波长范围	特点	参考价(¥)
VRC8B1	近红外观察卡	2″ x 2″	720-820/890-1065/1490-1590 nm	带背胶	参考价
VRC8B2	近红外观察卡	4″ x 4″	720-820/890-1065/1490-1590 nm	带背胶	参考价
VRC8B3	近红外观察卡	8″ x 10″	720-820/890-1065/1490-1590 nm	带背胶	参考价
VRC8D05	近红外对准盘	Ø1/2″	720-820/890-1065/1490-1590 nm	无螺纹	参考价
VRC8D1	近红外对准盘	Ø1″	720-820/890-1065/1490-1590 nm	无螺纹	参考价
VRC8SM05 ★	近红外对准盘	SM05螺纹	720-820/890-1065/1490-1590 nm	SM05外壳	参考价
VRC8SM1	近红外对准盘	SM1螺纹	720-820/890-1065/1490-1590 nm	SM1外壳	参考价
VRC8SM2	近红外对准盘	SM2螺纹	720-820/890-1065/1490-1590 nm	SM2外壳	参考价
VRC8CPT	近红外笼式对准板	30mm笼式	720-820/890-1065/1490-1590 nm	30mm笼式安装	参考价

★ 为本款产品 · 价格仅供参考，以实际报价为准

详细技术参数

详细技术参数请参考原厂数据手册（Datasheet）或联系客服获取。

产品详情

VRC8SM05利用稀土掺杂的上转换荧光材料工作。当720-820 nm范围内的近红外光束照射到盘面时，材料吸收光子并辐射出可见光，使不可见光束可视化。盘面中心及边缘刻有精密对准标记，辅助用户快速判断光束中心与光轴的重合度。

产品外壳采用SM05 (0.535″-40) 标准螺纹加工，螺纹精度确保旋入时的同轴度。在16 mm笼式系统中，可将其直接安装于带有SM05螺纹的旋转安装座内，通过旋转安装座的360°连续旋转与刻度盘（2°分度），精确调整对准盘的角度以匹配光束截面。

盘面上的对准标记采用激光蚀刻工艺，线条宽度控制在微米级别。中心孔或十字线设计不仅提供了视觉参考，还可配合千分表或CCD相机进行自动化光轴校准，减少人为对准误差。

该对准盘适用于实验室及工业光路搭建环境。为避免荧光涂层老化或划伤，操作时需佩戴无尘手套，避免直接触碰观测面。清洁时应使用专用光学擦拭纸与高纯度异丙醇，沿单一方向轻轻擦拭。

除直接接入SM05螺纹孔外，VRC8SM05还可通过SM05至SM1或SM2的转接环，兼容更大口径的光学调整架。在复杂的多级笼式系统中，它常与分束器、反射镜配合，作为光路准直与共轴调节的临时或永久性靶面。
